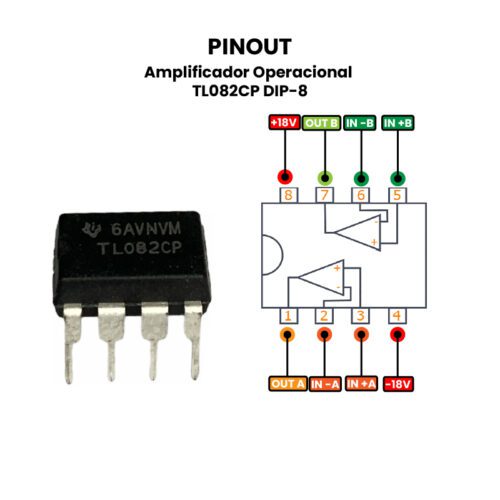

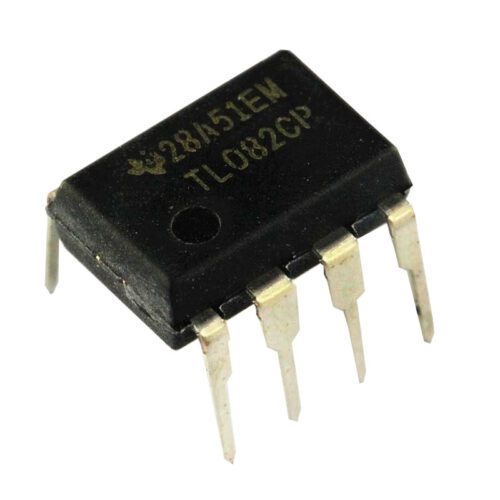

Amplificador Operacional TL082CP DIP-8
$9.00
29 disponibles
INFORMACIÓN
¿Qué es un Amplificador Operacional TL082CP?
El TL082CP es un circuito integrado (CI) de 8 pines que internamente esta construido por dos amplificadores operacionales de entrada JFET de alta ganancia. Este amplificador operacional es de propósito general tiene la capacidad de manejar señales de frecuencia bajas y altas, desde niveles de microvoltios hasta decena de voltios, se caracteriza por su entrada diferencial y una ganancia muy alta, permitiendo manejar señales positivas o negativas.
¿Cómo funciona el TL082CP?
El TL082CP contiene dos amplificadores operacionales duales de entrada JFET de alta velocidad que incorporan JFET de alto voltaje y transistores bipolares de alta tensión en un circuito integrado monolítico que cuentan con altas velocidades de rotación, baja polarización de entrada y corriente de compensación y bajo coeficiente de temperatura de voltaje de compensación.
CARACTERÍSTICAS Y ESPECIFICACIONES
- Tipo: Amplificador Operacional
- Serie: TL082CP
- Encapsulado: PDIP-8
- Pines: 8 pines
- Altura: 4.57 mm
- Longitud: 9.81 mm
- Ancho: 6.35 mm
- Peso de la unidad: 440.400 mg
- Peso: 0.5 g
- Voltaje de suministro – Máx.: 18 V
- Voltaje de suministro – Min.: 7 V
- Corriente de suministro operativo: 1.4 mA
- Corriente de salida por canal: 40 mA
- Número de canales: 2 canales
- GBP – Ganancia de producto de ancho de banda: 3 MHz
- SR – Velocidad de respuesta: 13 V/us
- CMRR – Relación de rechazo de modo común: 70 dB – 86 dB
- Ganancia de voltaje dB: 106.02 dB
- Ib – Corriente de sesgo de entrada: 200 pA
- Vos – Voltaje de compensación de entrada: 6 mV
- Temperatura de Funcionamiento Máxima: + 85 C
- Temperatura Mínima de Funcionamiento: – 40 C
TUTORIALES
- Montaje paso a paso de un Amplificador Operacional TL082CP en un Protoboard
- Tipos de Amplificadores Operacionales
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Aplicaciones que puedes hacer con un amplificador operacional TL082CP:
- Inversor y no inversor
- Sumador y restador
- Instrumentación
- Transductancia
- Comparador
- Detector de ventana
- Amplificador de diferencial
- Amplificador algorítmico
- Multiplicador y divisor
- Derivador e integrador
- multiplicador y mezclador
- Filtro activo pasa altas, pasa bajos y pasa banda
- Fuente de voltaje de referencia
- Fuente de corriente
