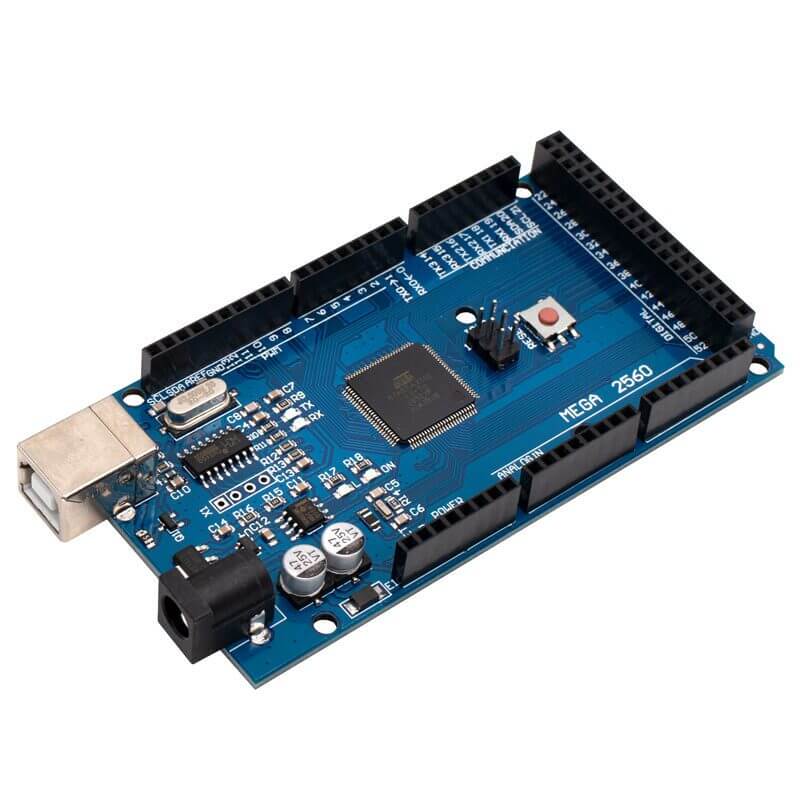

ATMEGA 2560 CH340 con Cable USB Compatible con Arduino

INFORMACIÓN

¿Qué es?

Es una placa de desarrollo basada en el MCU ATMEGA 2560, es compatible con Arduino IDE, incluye su cable de alimentación y comunicación, incorpora el chip USB serial CH340 por lo que tendrás que instalar el driver CH340 para programar la placa. Es considerada como la placa de desarrollo que tiene más pines de entrada y salida E/S, tiene hasta 54 pines.

¿Para qué sirve?

Es utilizada para realizar todo tipo de prototipos, practicas y proyectos de electrónica ya que puede ser programable para cumplir diferentes tareas o procesos que se le definan, desde recopilar información de sensores digitales y analógicos además  controlar diferentes dispositivos como leds, buzzers, motores, actuadores y más. Si eres estudiante, técnico, ingeniero, maker o docente de electrónica esta placa te ayudara a introducirte de forma practica al mundo de la programación y desarrollo de proyectos de electrónica. La ventaja de esta placa con otras versiones es que desarrollaras proyectos más complejos.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Placa: ATMEGA 2560 CH340
• Microcontrolador: ATmega2560
• Voltaje de operación USB: 5V
• Voltaje de entrada Power Jack: 7V a 12V (Recomendado)
• USB-Serial CH340
• Pines de E/S Digital: 54 (15 son PWM)
• Pines Analógicos: 16 entradas
• Corriente DC por cada pin de E/S: 40mA
• Corriente DC para el pin de 3.3V: 50mA
• Memoria Flash: 256 KB de los cuales 8 KB son usados por el bootloader
• SRAM: 8 KB
• EEPROM: 4 KB
• Frecuencia de reloj: 16 MHZ
• Led BUILTIN: Pin 13
• Comunicación: UART,TWI (librería Wire), SPI (librería SPI)
• Incluye cable USB

DOCUMENTACIÓN Y RECURSOS

• ATmega2560 Datasheet
• CH340 Datasheet

INFORMACIÓN ADICIONAL

Introducción de como utilizar:

Para comenzar a utilizar esta placa y programarla desde la PC o Laptop deberás instalar su controlador, para este caso la placa incorpora el chip CH340G el cual se encarga de programar y establecer comunicación USB-Serial. En los siguiente archivos .ZIP podrás descargar y instalar el controlador universal CH341SER el cual incorpora la versión CH340G que necesita la placa:

• Windows – CH340
• Linux – CH340

*Nota: Instalar el controlador de acuerdo al sistema operativo de tu PC o Laptop. En caso de haber instalado anteriormente no instalar el controlador.

Ya instalado el controlador puedes conectar la placa a tu PC. Para comprobar que se instalo correctamente el controlador y le asigno un puerto COM a la placa, sigue los siguientes pasos:

1. Abrir “Administrador de dispositivos”
2. Conectar la placa al PC
3. Dar clic en Puertos (COM , LPT)
4. Debe de reconocer la placa como se muestra en la siguiente imagen :

void setup() {
// inicializa el pin digital 2 como salida
pinMode(13, OUTPUT);
}
void loop() {
digitalWrite(13, HIGH); // Enciende el LED
delay(1000); // Espera un segundo
digitalWrite(13, LOW); // Apaga el LED
delay(1000); // Espera un segundo
}
