Dimmer Capacitivo por PWM

¿Qué es el Dimmer Capacitivo por PWM?

El Dimmer Capacitivo por PWM es un interruptor de función táctil , encendiendo o apagando la carga (led, principalmente) de una forma gradual, debido al control que se tiene por modulación de ancho de pulso.

¿Para qué sirve el Dimmer Capacitivo por PWM?

Como los dimmer tradicionales nos ayuda a poder controlar la potencia en este caso, de algún  LED de interior, lámpara de iluminación, luces de automoción de bricolaje, atenuación de luz u otra fuente de luz conectado a él, solo que en vez de usar una perilla se realiza de forma táctil.

¿Cómo funciona el Dimmer Capacitivo por PWM?

Una vez que se realice la conexión pertinente del voltaje de funcionamiento del dispositivo y la lampara o dispositivo a controlar. El control de la iluminación se lleva acabo al pulsar el botón táctil(<550 ms) puede controlar la atenuación de los dispositivos conectados a él, ya sea apagando o encendiendo el dispositivo, teniendo un 90% del brillo total.

Si se presiona el botón por un tiempo prolongado (>550 ms) se realizara una atenuación continua , durante mas de 3 segundos no se lograran ver cambios en la variación de luz. Para regresar al estado inicial se recomienda volver a pulsar de manera prolongada para que pueda observar nuevamente la variación de la luz al disminuir la tenuidad.

Usted puede decidir la configuración del PWM mediante los jumper T1 y T2 (ver Información Adicional).

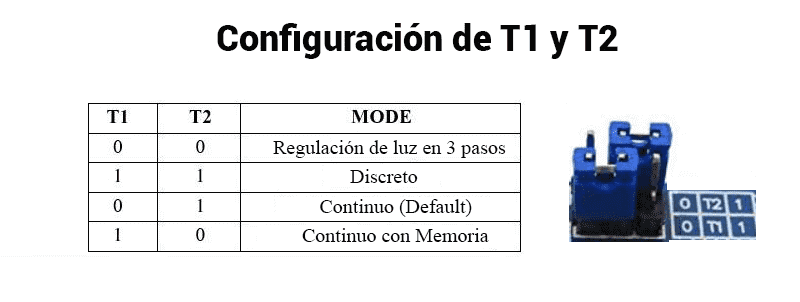

Entrada de T1 y T2

La entrada táctil corresponde a la salida de control de la iluminación LED. Hay cuatro funciones adicionales, de acuerdo con la decisión T1 y  T2. Las configuraciones de los estados de salida son las siguientes:

T1:1, T2 :1: La regulación de la luz será discreta (parpadeante) y no quedara en la memoria del capacitor táctil.

T1:0, T2:1: Este modo esta por default, y regula la intensidad de luz de manera continua (sin parpadeo).

T1 :1, T2:0: La intensidad de luz será gradual y continua y quedara en la memoria del capacitor táctil. .

T1:0, T2:0: La intensidad de luz se dividirá en tres secciones de intensidad (bajo, medio y alto).

Advertencias

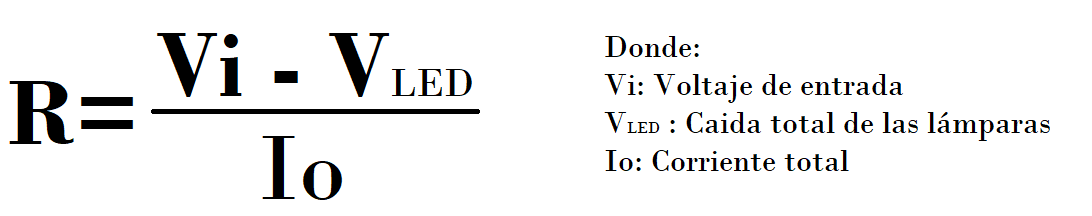

La salida del regulador de voltaje constante se conectara con LED, el límite superior debe tener una resistencia limitadora de la corriente .El calculo de esta resistencia es el siguiente:
