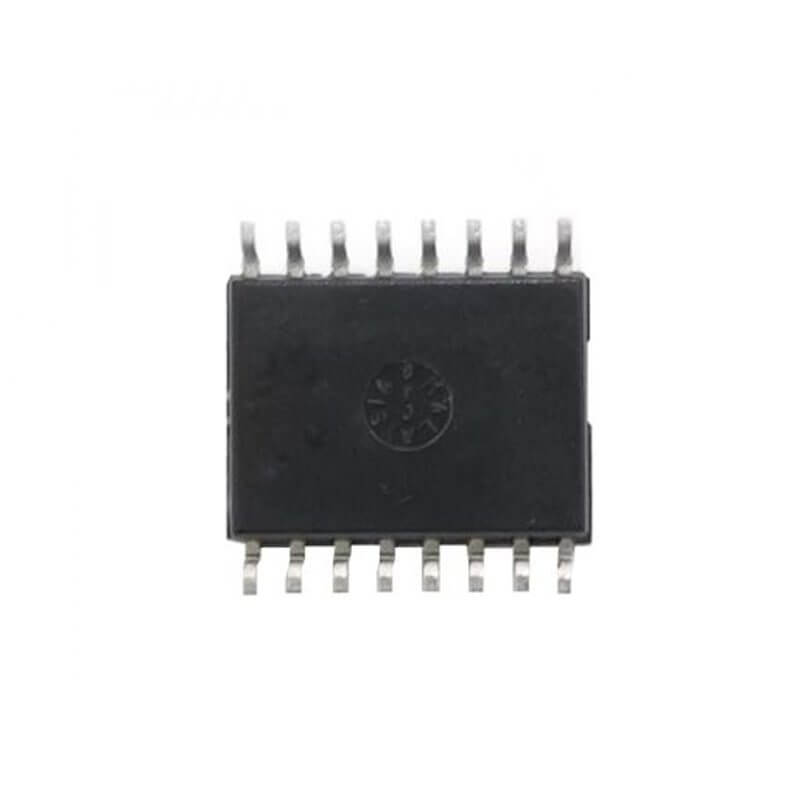

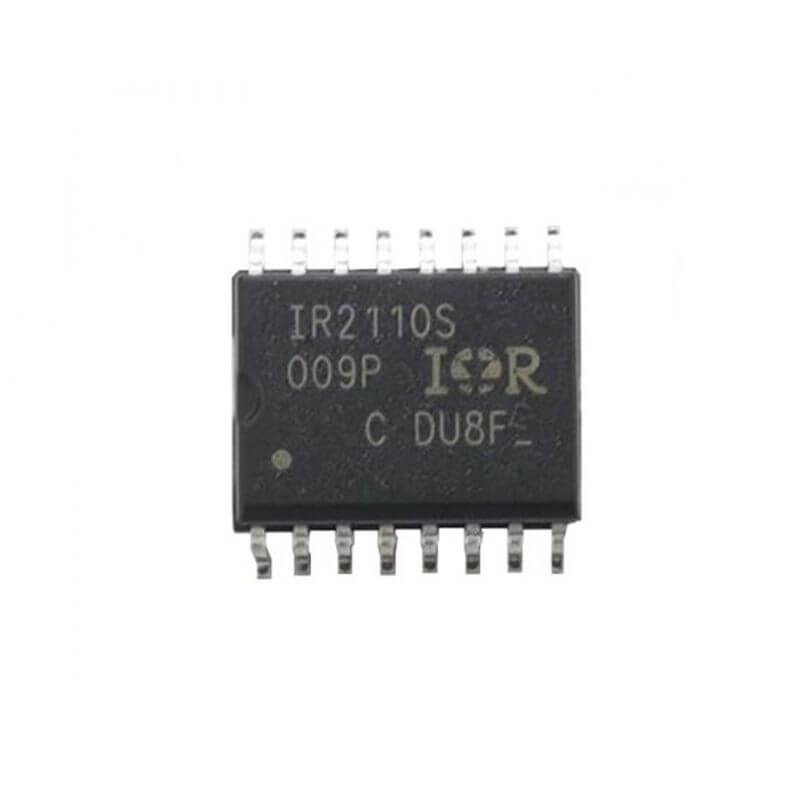

IR2110S Controlador de Alta y Baja Tensión 2A SMD SOP-16

INFORMACIÓN

IR2110S es un controlador de alta y baja tensión que se utiliza para controlar la conmutación de dispositivos de potencia como MOSFET o IGBT. Este controlador es capaz de proporcionar una alta corriente de salida y una alta velocidad de conmutación, lo que lo hace ideal para aplicaciones de alta potencia.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: IR2110S
• Encapsulado: SOP-16-300mil
• Número de salidas:  2
• Tipo de carga: IGBT y MOSFET
• Montaje: SMD
• Pines: 16
• Voltaje Recomendado:
  • VCC: 10 V ~ 20 V
  • VS: 500V
  • VB: Min. VS+10 | Máx.. VS+10
• Corriente de salida máx.: 2A
• Potencia de disipación: 1.25W
• Tiempo de demora: 120 ns
• Configuración impulsada: Medio puente
• Dimensiones: 10.50 x 7.60 x 2.65mm

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• FootPrint
