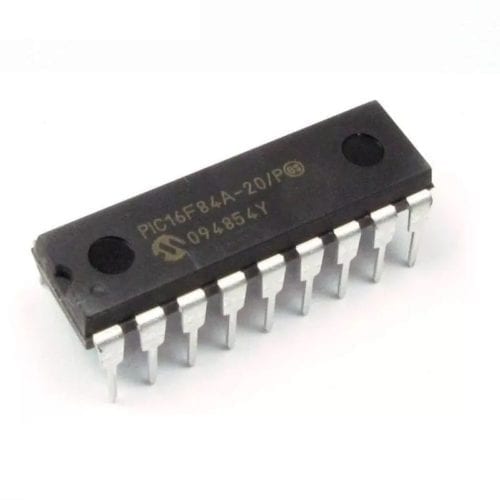

PIC16F84A Microcontrolador

INFORMACIÓN

El Microcontrolador PIC16F84A cuenta con 8 Bits, 1.75KB, 68 RAM, 20MHz, 18 Pines. Pertenece a la  familia PIC de Gama Media basado en tecnología Flash/EEPROM CMOS

¿Para qué sirve el Microcontrolador PIC16F84A ?

El Microcontrolador PIC16F84A  se ha popularizado debido a su bajo costo y tamaño. Se ha usado en numerosas aplicaciones, que van desde los automóviles a decodificadores de televisión. Es muy popular su uso por los aficionados a la robótica y electrónica.

Puede ser programado tanto en lenguaje ensamblador y principalmente en C, para el que existen numerosos compiladores. Cuando se utilizan los compiladores Basic, es posible desarrollar útiles aplicaciones en tiempo récord, especialmente dirigidas al campo doméstico y educacional.

---

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Familia: PIC16
• Tipo: CMOS
• Voltaje de operación:  4 V a 5.5V
• Dimensiones: 6.35 mm x 3.3 mm x 22.86 mm
• Peso: 1.2 g
• Pines: 18
• I/O disponibles: 13 pines
• EEPROM: 64 Bytes
• Memoria Flash: 1 K a 14 Bits
• Memoria de datos SRAM: 68 Bytes
• Máxima frecuencia de trabajo : 20 MHz
• Timer: Uno de 8 bit
• Temperatura de trabajo : -40°C a 70°C
• Fuentes de Interrupciones:
  • RB0/INT
  • TMR0
  • PORT<7:4>
  • EEPROM
• Memoria RAM 68 dividida en
  • 22 registros de propósito específico (SFR)
  • 68 de propósito general (GPR) como memoria de datos
  • 15 registros de funciones especiales.

Notas:

• Dispositivo sensible a descargas electrostáticas (ESD), tome las precauciones necesarias al manipularlo.
• Características eléctricas máximas (no deben ser superadas y de mantenerse por un tiempo en algún máximo puede dañarse al PIC)

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet – PIC16F84- 20P
• Pinout – PIC16F84A

---

INFORMACIÓN ADICIONAL

Recursos  para programación del PIC16F84A

Hardware

• Programador PIC K-150
• Programador PICKIT 3

Software (Windows, Mac , Linux)

Suite para realizar la programación al los MCU

• Mplab X IDE

Se requieren compiladores dependiendo el MCU a programar los cuales están en la siguiente liga:

• Mplab X Compiladores

Las características de cada uno son:

XC8: Familia de MCU de PIC12F hasta el PIC18F

XC16: Familia de MCU de PIC30F, PIC33F, PIC24F

XC32: Familia de MCU de PIC32

---

ENLACES EXTERNOS

• PIC16F84 – Wikipedia
• Trucos para PIC´s – Microchip
• Hoja de Datos PIC16F84 – Profesores Sanvalero
• Manual de controladores PIC – Unioviedo
