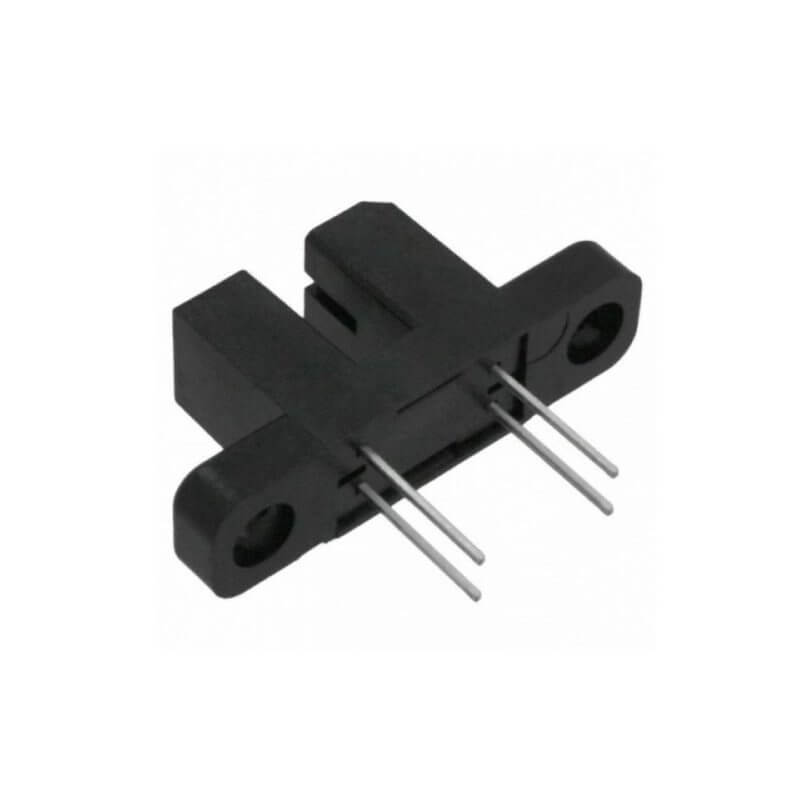

MOC7811 Sensor Interruptor Fotoeléctrico

INFORMACIÓN

MOC7811 es un sensor interruptor fotoeléctrico que se utiliza para detectar la presencia o ausencia de objetos opacos o reflectantes. Este sensor consta de un diodo emisor de infrarrojos y un fototransistor receptor, ambos encapsulados en el mismo paquete.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Sensor: MOC7811
• Encapsulado: 354A
• Color:  Negro
• Pines: 4
• Montaje: THT
• Voltaje de alimentación (VCC): 5V
• RL: 2.5K
• Corriente IF: 30mA
• Voltaje VF: 1.8V Máx.
• Diámetro del orificio de montaje: 3mm
• Distancia entre orificios de montaje: 19mm
• Ancho de la ranura: 3mm
• Profundidad de la ranura: 7mm

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet

---

INFORMACIÓN ADICIONAL

Aplicaciones:

• Control de posición/velocidad del motor de CC
• Servomecanismos de posición y velocidad
• Robots de automatización de fábricas
• Maquinaria de control numérico
• Impresoras y plotters informáticos

Configuración de pines de MOC7811

La siguiente tabla muestra el número de pin y su tipo de pin correspondiente. Esto podría ayudar a conectar el módulo MOC a un microcontrolador.

Número de PIN	Tipo de pasador
1	Cátodo
2	Coleccionista
3	Ánodo
4	emisor
