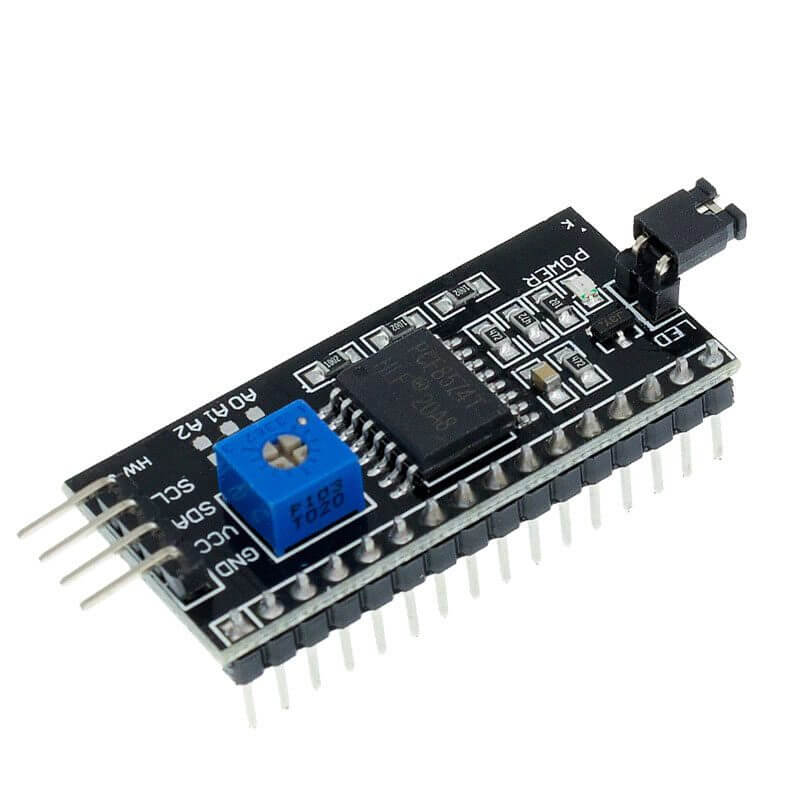

Módulo I2C Interfaz LCD 1602 PCF8574
$29.00
684 disponibles
Compra en hasta 12 pagos mensuales sin usar tarjeta de crédito
¿Tienes dudas? Consulta nuestra FAQ . Crédito sujeto a aprobación.
INFORMACIÓN
El circuito integrado PCF8574 I2C LCD integrado en PCB perite la comunicación entre un microcontrolador o tarjeta de desarrollo y un display LCD1602 o LCD2004. ; usando la interfaz I2C facilitando la conexión y administración de los puertos. Para el manejo del contraste del display se puede ajustar con el potenciometro incluido en el módulo y aplicando el Jumper de puente (ya incluido por default en el módulo).
Útil también si ya dispone de dispositivos I2C en su proyecto, este módulo se conecta en el mismo bus y no utiliza más pines. Puede cambiar la dirección I2C soldando uno puentes que trae el módulo.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Voltaje de Alimentación: 5V DC
- Controlador: PCF8574
- Dirección I2C: 0x3F (por default)
- Selección de Dirección I2C: Rango de 0x20 a 0x27
- Interfaz: I2C a 4 bits por lineal
- Compatibilidad: LCD 2×16 y 4×20
- Jumper para Luz de fondo
- Potenciómetro para ajuste de contraste
- Dimensiones: 80mm x 36mm
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Selección de Dirección I2C
Por default nuestro modulo con el IC PCF8574 cuenta con la dirección 0x3F, pero si realizamos conexiones entre los pines libres disponibles, las direcciones dependiendo la conexión será la siguiente:
ENLACES EXTERNOS
AR0335
| Peso | 0.006 kg |
|---|
