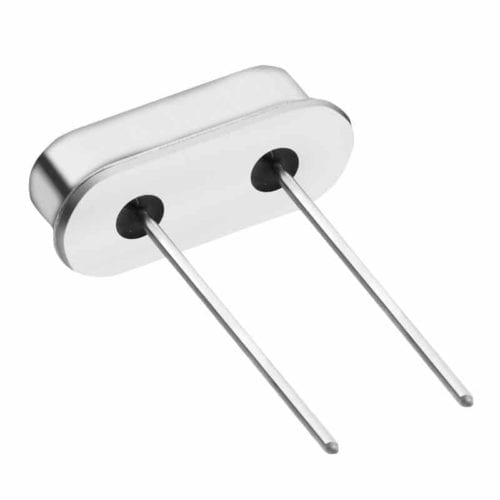

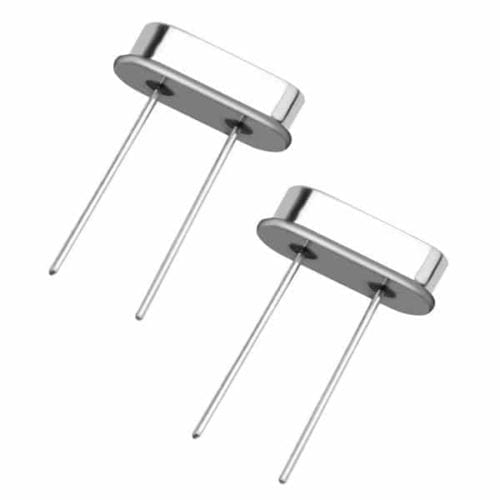

Oscilador Cristal Cuarzo HC-49S

Name: Oscilador Cristal Cuarzo HC-49S
SKU: 1051
Availability: InStock

$4.00 – $5.00

Introduce tu correo y te avisaremos en cuanto se encuentre disponible de nuevo.

SKU: N/D Categoría: Cristales Cuarzo Etiquetas: 10 Mhz, 11.0592 Mhz, 12 Mhz, 13.56 Mhz, 16 MHZ, 20 MHz, 3.58 Mhz, 4 Mhz, 40 Mhz, 6 Mhz, 8 Mhz, cristal, cuarzo, frecuencia, Oscilador, resonador

INFORMACIÓN

Un oscilador de cristal es un oscilador electrónico que utiliza la resonancia mecánica de un cristal vibratorio de material piezoeléctrico para crear una señal eléctrica con una frecuencia precisa. Esta frecuencia se utiliza comúnmente para controlar el tiempo, como en los relojes de cuarzo, para proporcionar una señal de reloj estable para circuitos integrados digitales y para estabilizar las frecuencias de los transmisores y receptores de radio. El tipo más común de resonador piezoeléctrico utilizado es el cristal de cuarzo, por lo que los circuitos osciladores que los incorporan se conocieron como osciladores de cristal, pero existen otros materiales piezoeléctricos como las cerámicas policristalinas que se utilizan en circuitos similares.

El oscilador de cristal se caracteriza por su estabilidad de frecuencia y pureza de fase, dada por el resonador.

La frecuencia es estable frente a variaciones de la tensión de alimentación. La dependencia con la temperatura depende del resonador, pero un valor típico para cristales de cuarzo es de 0′ 005% del valor a 25 °C, en el margen de 0 a 70 °C.

Estos osciladores admiten un pequeño ajuste de frecuencia, con un condensador en serie con el resonador, que aproxima la frecuencia de este, de la resonancia serie a la paralela.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de soporte HC-49S
Distancia entre pines: 13mm/0.5″
Rango de temperatura de funcionamiento 0 ~ + 50 ℃ a -40 ~ + 85 ℃
Rango de temperatura de almacenamiento -55 ℃ ~ + 125 ℃
Capacidad de carga (CL) 20 pf
Resistencia Equivalente ≤120Ω
Capacitancia Shunt 10pf (max) ① Precalienta 160 ~ 180 ℃ 120 seg. máximo
Resistencia de aislamiento 500MΩ
Peso:
- 4MHz (0.5 g)
- 8MHz (0.5 g)
- 16MHz (0.5 g)

TUTORIALES

Transmisor FM
El oscilador de cristal explicado

DOCUMENTACIÓN

Datasheet
Circuitos con cristales

Peso	N/D
Cristal Cuarzo	3.58 Mhz, 4 Mhz, 6 Mhz, 8 Mhz, 10 Mhz, 11.0592 Mhz, 12 Mhz, 13.56 Mhz, 16 Mhz, 20 Mhz, 40 Mhz
