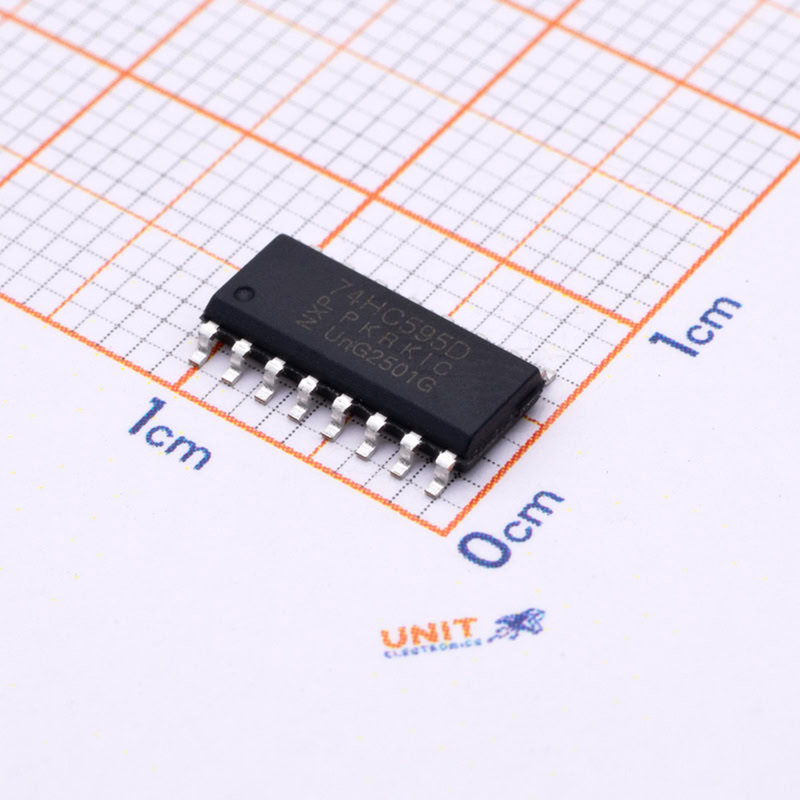

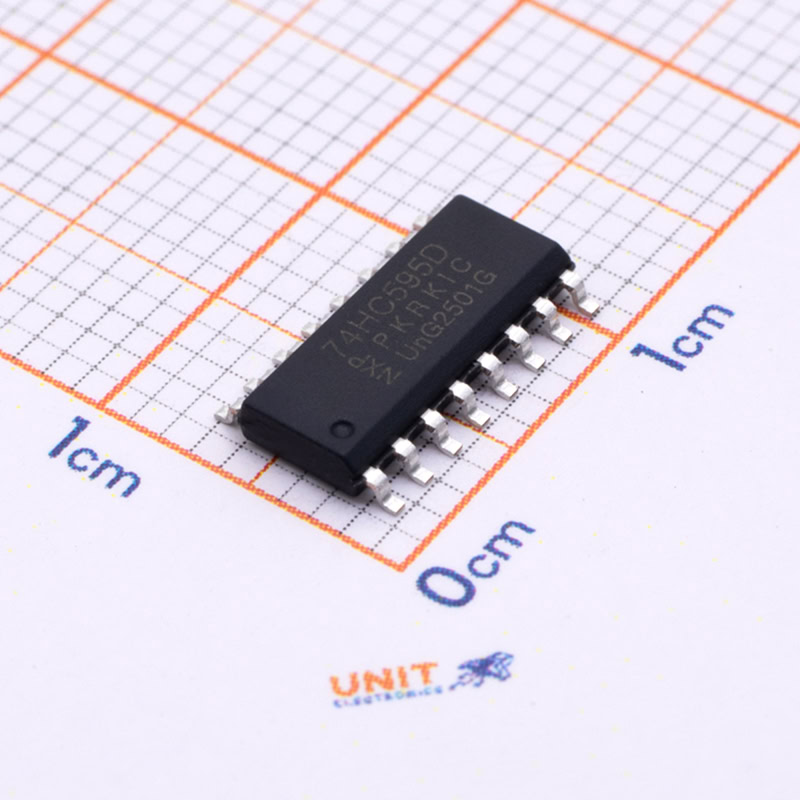

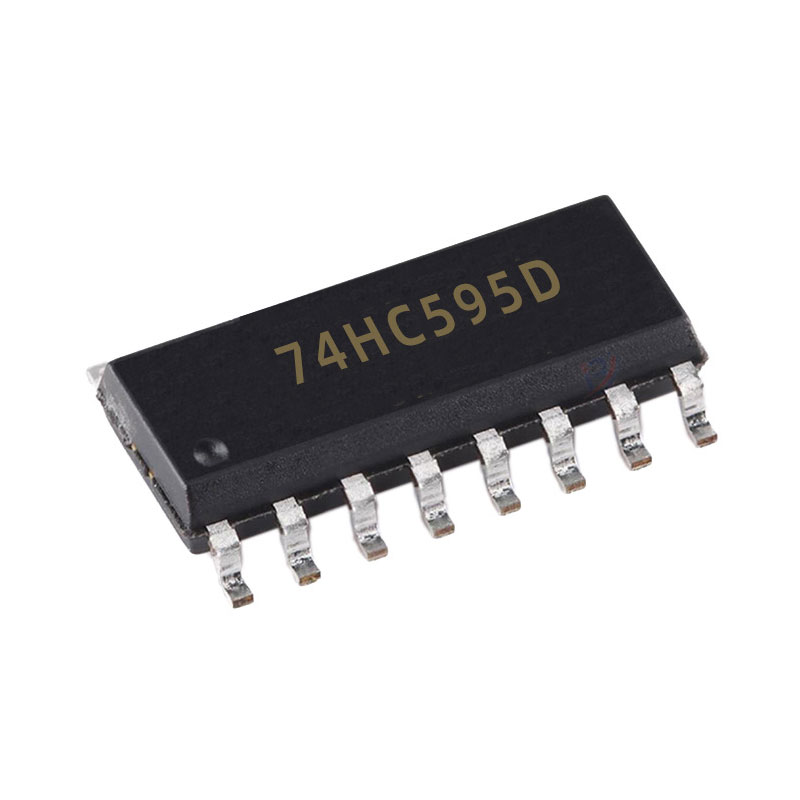

74HC595D Registro de Desplazamiento 8 Bits SOP-16

INFORMACIÓN

El 74HC595D es un registro de desplazamiento de 8 bits parte de la familia de circuitos lógicos de alta velocidad y bajo consumo de la serie HC (High-Speed CMOS).

Es usado comúnmente para expandir las salidas digitales de un microcontrolador, permitiendo controlar múltiples dispositivos como LEDs, displays, motores, etc., utilizando solo unos pocos pines del microcontrolador.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: 74HC595D
• Formato: SMD
• Empaquetado: SOP-16
• Voltaje de alimentación (Vcc): -0.5 a 7 V
• Corriente de salida (Q0 – Q7): 35 mA
• Voltaje de entrada: – 0.5 a Vcc
• Corriente de salida (Q7´): 25 mA
• Voltaje de salida: – 0.5 a Vcc
• Corriente de operación (Vcc a GND) : 75 mA
• Disipación de potencia: 500 mW
• Tiempos de subida y bajada a la entrada (tr,tf): 0 a 50 us
• Corriente de reposo (Si Vcc = 6 V): 4 uA
• Temperatura de operación: -40 a 125 °C
• Dimensiones: 10 mm x 1.7 mm x 6 mm
• Peso: 0.19g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones
• Pinout
• Datasheet
• Symbol, Footprint y 3D Model

INFORMACIÓN ADICIONAL

Aplicaciones comunes

El 74HC595D se utiliza principalmente para expandir la cantidad de salidas digitales de un microcontrolador o una placa de desarrollo como un Arduino. Algunas aplicaciones comunes incluyen:

• Control de LEDs: Para encender o apagar múltiples LEDs con un número reducido de pines.
• Control de Displays de 7 segmentos: Para manejar displays numéricos.
• Sistemas de control de motores: Donde se necesitan múltiples salidas para controlar distintos motores o dispositivos.
• Sistemas de iluminación: Como en la creación de efectos de luces, por ejemplo.

Tabla de verdad

Diagrama del sistema
