INFORMACIÓN
¿Qué es la Tarjeta de desarrollo kickstarter ATTINY85 ?
La Tarjeta de desarrollo kickstarter ATTINY85 esta basada en RISC AVR Atmel de alto desempeño y bajo consumo de 8 bits combina memoria flash ISP de 8 kB, compatible con el entorno de IDE Arduino. El dispositivo cuenta con 2 vías de alimentación (por MicroUSB o Pines) entre 5V a 7.35V.
¿Para qué sirve la Tarjeta de desarrollo kickstarter ATTINY85 ?
La Tarjeta de desarrollo kickstarter ATTINY85 es ideal para proyectos que requieren mínima infraestructura de proceso pero con las ventajas de programar en IDE Arduino.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Dispositivo base: ATTINY85
- Voltaje de trabajo: 5V a 7.35V. (via USB/Pines)
- SRAM: 32 KB a 256 KB
- EEPROM: 512 bytes
- Memoria programable en el sistema: 8K Byte
- Comunicación: SPI / TWI, I2C
- A/D: 4 Canales a 10 bits
- I/O: 6 Pines
- Temporizadores: 2 de 8 bits
- Dimensiones: 17.8 mm x 24.2 mm x 4.1 mm (sin header)
- Temperatura de trabajo: -40°C a 85°C
- Frecuencia de funcionamiento: 20 MHz
- Pines:
- P0 → PB0 AREF, SDA,DI,PWM
- P1→PB1: DO,PWM
- P2 →PB2: D/A, SCK
- P3 →PB3: D/A, USB+
- P4 →PB4: D/A, USB-
- P5 →PB5: D/A, RESET
- VIN: Voltaje de trabajo
- GND
- 5V out
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Programar en IDE de Arduino
Requerirás los siguientes driver para poder usar la tarjeta de desarrollo ATtiny85, descargarlos AQUI, ya sea para 32/64 bits. Después procederemos a configurar en la suite IDE Arduino como a continuación se señala:
- Seleccionamos «Archivos/preferencias» en el IDE de Arduino.
- Encontramos el campo “Gestor de URLs adicionales de tarjetas» .
- Pegamos la siguiente URL en el campo (usaremos una coma si hay alguna otra URL en la lista): http://digistump.com/package_digistump_index.json
- Clic OK para guardar.
- Seleccionamos «Herramientas/Placa/Gestor de tarjetas» y escribimos Digistump AVR Boards en el campo de búsqueda.
- Luego hacemos clic en Digistump AVR Boards by Digistump y seleccionamos instalar.
- Culminada la instalación seleccionamos cerrar.

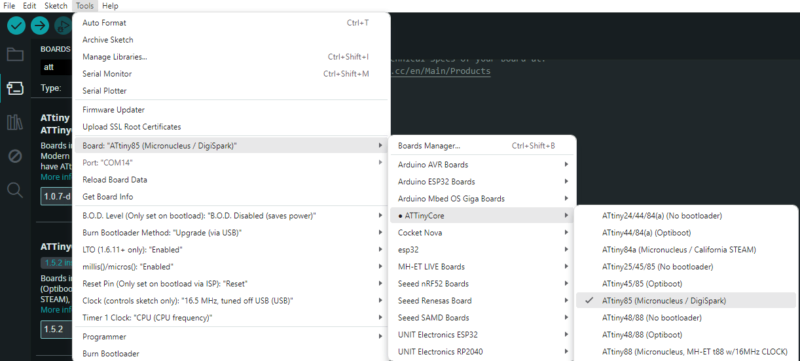

- Regresa al menú Herramientas -> Placa y selecciona la placa «Digistump (Default – 16.5MHz)
- Ya puedes comenzar a programar en la tarjeta de desarrollo ATtiny85!!.
