CN3065 Cargador Solar para Bateria de Litio

El Cargador Solar para Batería de Litio cuenta con el chip CN3065 que carga baterías Li-oin y polimero litio, obteniendo mayor potencia de panel solar y/o baterías recargables de 3.7V Lipo. Por defecto tiene una configuración para una corriente máxima de 1000 mA con un rango de voltaje de entrada 6V a 4.4V. Es posible cargar la batería utilizando el conector Micro-USB tiene protección contra cortocircuito.

Las aplicaciones para el Cargador Solar para Batería de Litio son para dispositivos portátiles, sistemas de energía solar, cámaras digitales fijas, reproductores MP3 o cargadores de baterías.

Aclaraciones de uso del CN3065

1. La salida del cargador solar está destinada a cargar una sola celda de iones de litio de polímero. En caso de requerir mas corriente la carga debe conectarse en paralelo con la batería.
2. Al cargar la batería, tiene prioridad la toma de energía de la fuente de alimentación externa. Sin embargo, cuando la corriente de consumo de carga es mayor que la corriente de carga, también tomará energía de la batería. Al final, no es suficiente si la entrada, la batería se consumirá lentamente. Si la carga es pequeña, la batería se llenará lentamente.
3. Indicación del estado de la batería (rojo: Carga, verde: cargado)

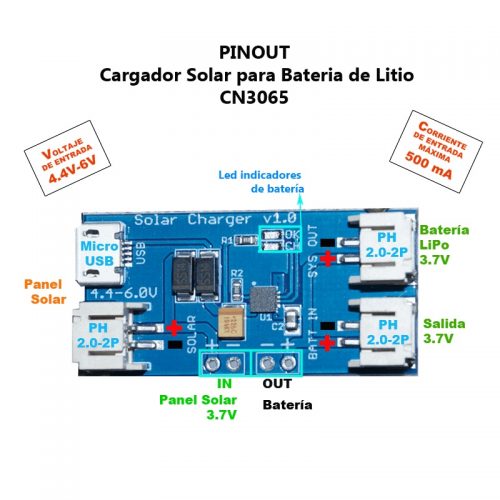

Conexión para el cargador de batería solar CN3065

1. Enchufe SOLAR (+-) y los dos conectores JST izquierda (+-) son conductoras, conectado al panel solar.
2. BATT IN (+-), los dos conectores JST (+-) y SYS OUT (+-) son conductoras; BATT IN +-conectado a la batería de litio.
3. SYS OUT (+-) conectado a la carga.
4. MicroUSB está conectado a la fuente de voltaje de entrada.
