Conector de Audio XLR 3 Pines Negro Macho / Hembra

INFORMACIÓN

Conector de Audio XLR 3 Pines (external Line Return), o también conocido como Cannon, es ideal para montar tus sistemas de audio con un acabado profesional, ya que proporciona un estándar de alta calidad, evita ruido indeseable, interferencias externas y te permite tener señales de línea balanceadas a larga distancia. El Conector de Audio XLR 3 Pines, se puede usar para micrófonos, auriculares, altavoces, mezcladoras, amplificadores, entre otras aplicaciones de audio:

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Color:
  • Conector: Negro
  • Terminales: Chapadas en Oro
• Número de terminales: 3
• Largo total (conectados): 122mm

Conector Hembra	Conector Macho
Dimensiones: Largo: 68.5mm Ø Cabezal: 15.8mm Ø Entrada del cable: 5.1mm Ø Terminales: 2.6mm Ø Mayor: 18.7mm Contiene 4 piezas pre ensambladas Clip de seguridad para evitar desconexiones Peso: 24g	Dimensiones: Largo: 66.1mm Ø Cabezal: 18mm Ø Entrada del cable: 5.1mm Ø Terminales: 2.4mm Ø Mayor: 19.1mm Contiene 4 piezas pre ensambladas Peso: 22g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones:
  • Hembra
  • Macho

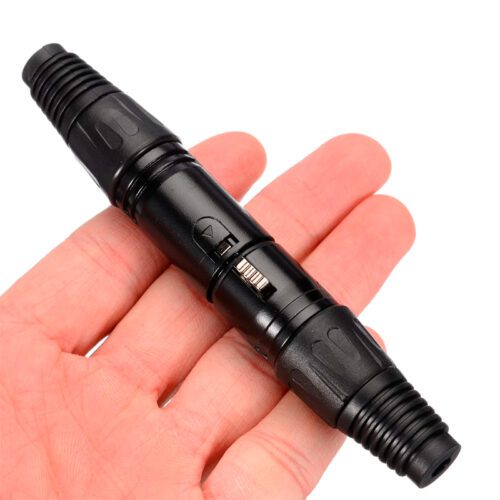

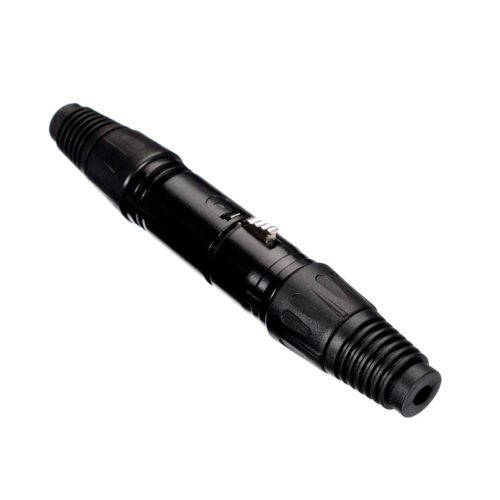

  • Macho / Hembra Conectados

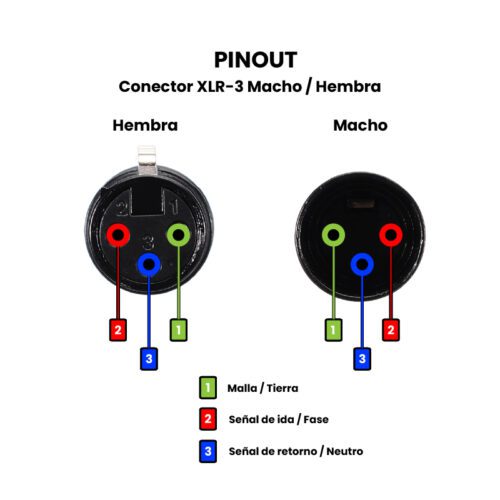

• Pinout

---

INFORMACIÓN ADICIONAL

¿Qué es una señal de línea balanceada?

Una de las características más importantes que tiene el conector XLR-3 que hace que sea de alta calidad es la capacidad de poder realizar una conexión balanceada.

Para tener una señal de línea balanceada hay que tener un conector de tres terminales y un cable con dos conductores y una malla, mientras que para una señal sin balancear únicamente es necesario un conector de dos terminales y un cable con dos conductores. Cuando una señal no está balanceada es debido a que un conductor lleva la señal de audio y el otro lleva la de GND, para balancearla es necesario transmitir la señal con los dos conductores y hacer la conexión de tierra con la malla.

En ambos conductores se debe transmitir la misma señal, en caso de que llegue ruido afectará a ambas señales de forma muy similar, sin embargo en la entrada del dispositivo al que se lleva la señal, se invierte una de las señales, se suman para que se pueda reforzar la señal original y elimine la mayor parte del ruido que se haya generado en el cable.



---

ENLACES EXTERNOS

• Video: Soldadura explicación y con consejos
• Video: Como Reparar Cable de Micrófono Roto

Conector de micrófono, Conector de Audio XLR, Cannon XLR, Canon XLR, Adaptador de montaje, Plug XLR Macho y Hembra, Conector de Audio DIY.
