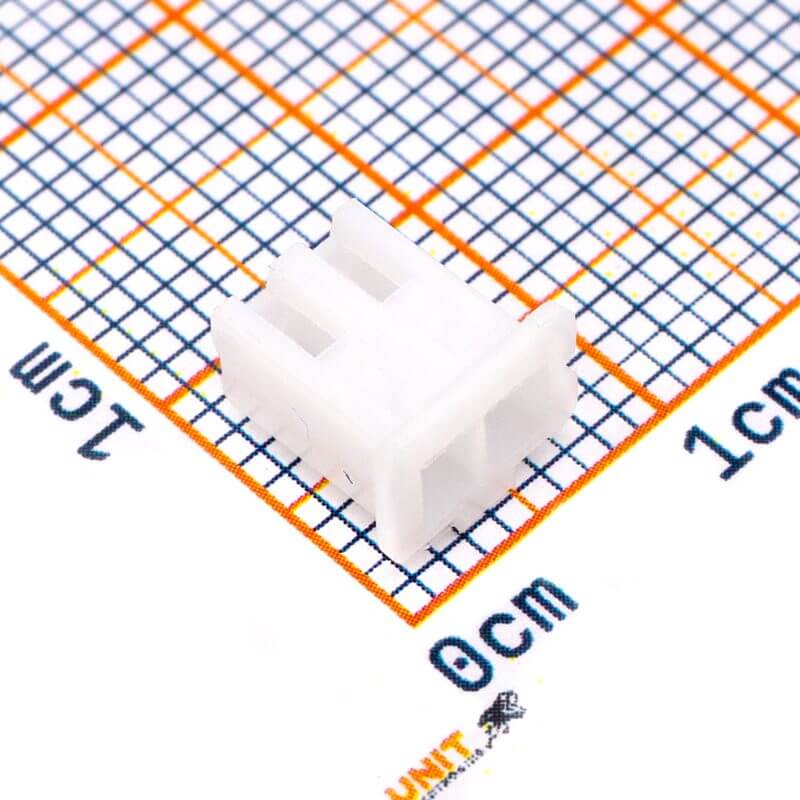

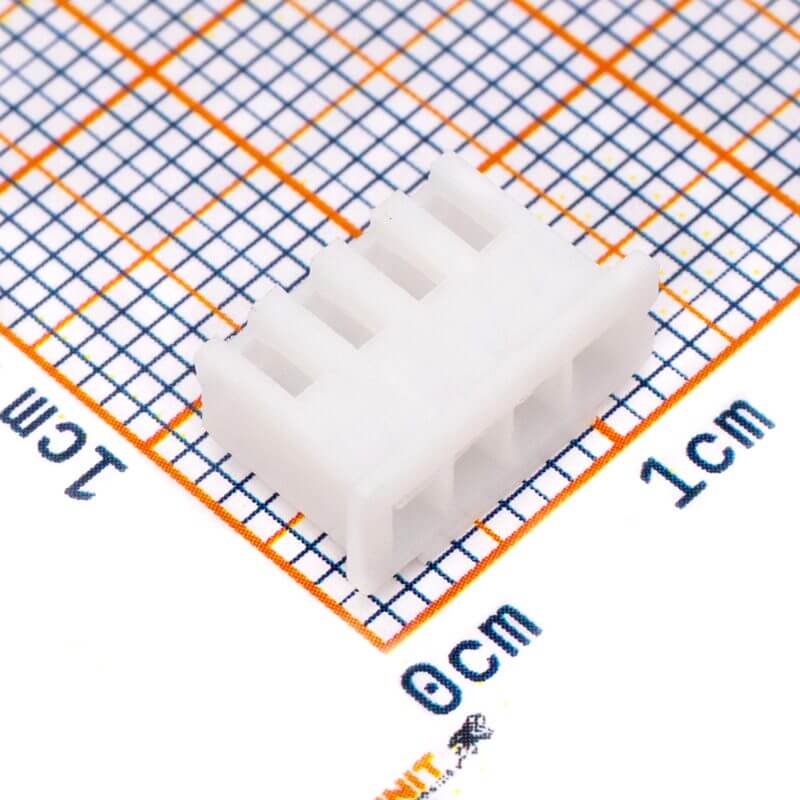

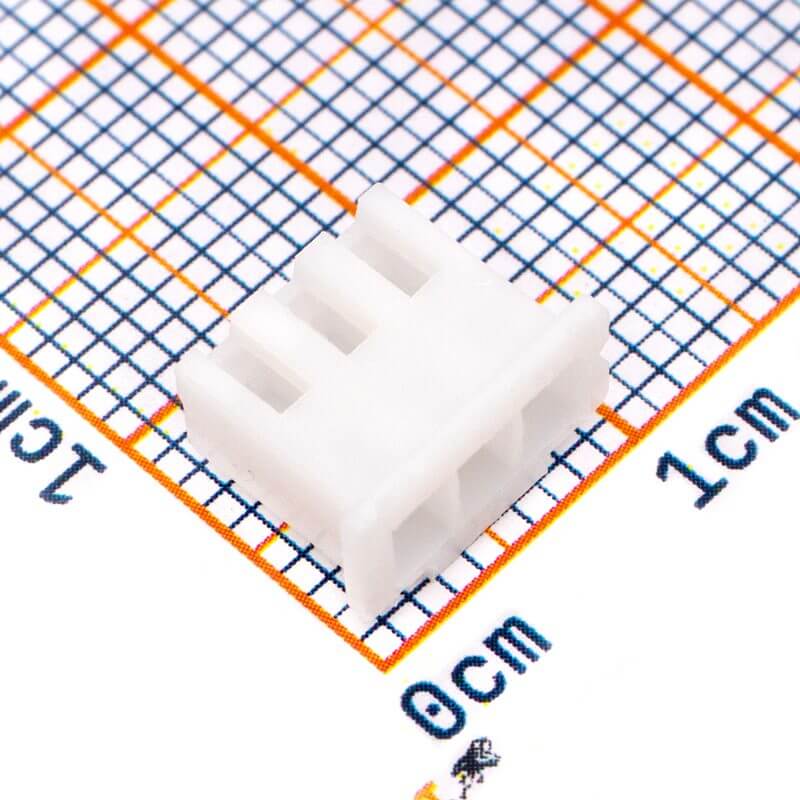

Conectores XH2.54mm Diferentes Pines

INFORMACIÓN

Conectores XH2.54mm disponible con conector tipo hembra JST de 2,3,4,5 y 6  pines. Con una separación entre pines de 2.54mm. Estos conectores son ideales para armar tu propio cable de conexión así como tener el repuesto ideal si sea roto tu viejo conector

Puedes utilizar estos conectores para facilitar conexiones con baterías recargables, balanceadores de carga, impresoras 3D, servos y/o motores brusshless. De igual manera podrás hacer empalmes con terminales XH y cable de calibre 26AWG.

ESPECIFICACIONES Y CARACTERISTICAS

• Tipo de Conector: JST XH
• Serie: XH
• Tipo de contacto: Hembra
• Distancia entre Pitch: 2.54mm
• Número de pines: Disponible para 2, 3, 4, 5 y 6 pines
• Material aislante: PBT, UL94V-0
• Fila de pines: 1 fila
• Tolerancia de Voltaje/Corriente: 250V / 3 A
• Calibre de Cable Compatible: 22AWG a 30AWG
• Temperatura de trabajo:  -25°C a +85°C
• Resistencias de contacto: 10mΩ Máx.
• Resistencia de aislamiento: 1000MΩ Min.
• Terminal compatible: Terminal XH2.54mm

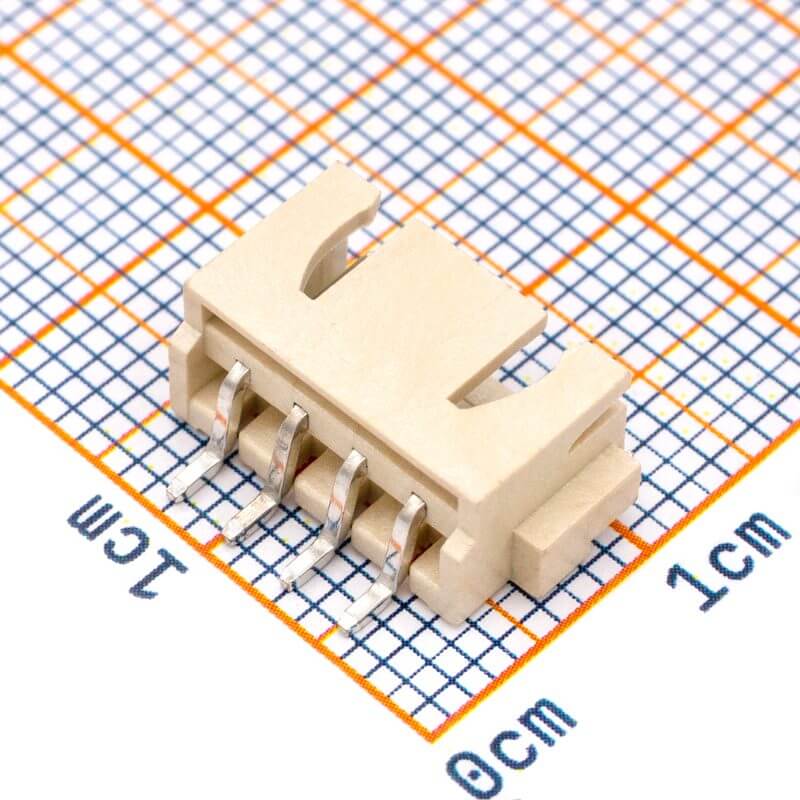

• Conectores macho compatibles: Conector Macho XH Horizontal y Vertical

*Estos conectores son únicamente los enchufes de plástico, no incluyen terminales ni cable eléctrico.

DOCUMENTACIÓN Y RECURSOS

• Datasheet XH Conector

INFORMACIÓN ADICIONAL

¿Qué es un conector XH?

Es un conector de plástico que sirve como aislante así como facilitar la conexión con diferentes dispositivos electrónicos, como baterías, sensores, actuadores, placas electrónicas PCBs y otros. Hay 2 tipos hembra y macho, el hembra que solo es el conector de plástico que hace el enchufe con el conector macho que este regularmente va soldado a la placa electrónica, el conector macho tiene terminales hay 2 tipos de orientación vertical y horizontal estos definen como será la conexión del conector hembra.

¿Para que sirven los conectores XH?

Estos conectores se utilizan en muchos dispositivos electrónicos para facilitar las conexiones con diferentes periféricos, como sensores, actuadores, conexión de entre placas y más. También es usado por los desarrolladores de prototipos, estudiantes y aficionados en la electrónica o robótica para  facilitar la conexión con sus proyectos.

¿Cómo armar tu propio cable de conexión con los conectores JTS XH2.54mm?

Para armar tu propio cable y ponchar las terminales a los conectores necesitas los siguientes materiales:

1. Conector Hembra XH2.54mm
2. Terminales XH2.54mm
3. Cable 22 AWG
4. Pinzas de ponchado SN-01BM

En UNIT Electronics contamos con los conectores XH2.54mm ya armados con cable con longitud de 15cm y diferentes números de pines da clic Aquí para consultar más información. También contamos con conectores macho de tipo vertical y horizontal.
