Control Remoto Inalámbrico Receptor y transmisor 315MHz

Control Remoto Inalambrico RX y TX 315MHz - pinout

Control Remoto Inalámbrico RX y TX 315MHz

Control Remoto Inalambrico Rx y Tx 315MHz IC2262 2272 4 Canales

$ 82.00

96 disponibles en TIENDA EN LÍNEA

Cantidad	Precio
10 - 24	$ 71.64
25 - 34	$ 63.97
35+	$ 57.79

Añadir a la lista de deseos

SKU: AR0386 Categorías: INALÁMBRICOS, MÓDULOS, RF & LORA Etiquetas: 2272, 315 MHz, 4 canales, AR0386, codificador, control, DECODIFICADOR, IC2262, INALAMBRICO, receptor, remoto, transmisor, YK04

INFORMACIÓN

El Receptor y Transmisor 315 MHz, es un kit de comunicación unidireccional formado por un emisor con antena retráctil de 4 canales (A,B,C y D) y un receptor basado en el chip 2272, que activa uno de los 4 pines (D0-D3) en función del botón pulsado en el emisor. Tiene un alcance hasta 50 m y se puede configurar la dirección de emparejamiento para que el receptor reciba señal de diferentes controles.

El Receptor y Transmisor 315 MHz funciona para controlar señales (vía inalámbrica) de sensores, motores, actuadores; comúnmente usado en controles para garaje, control de ventiladores, alarmas, juguetes, etc.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Canales :4
Modulación: ASK

Receptor
- Chip Principal: PT2272-M4
- Voltaje de Operación: 5V DC (No superar este voltaje)
- Sensibilidad de Recepción: -98 dB

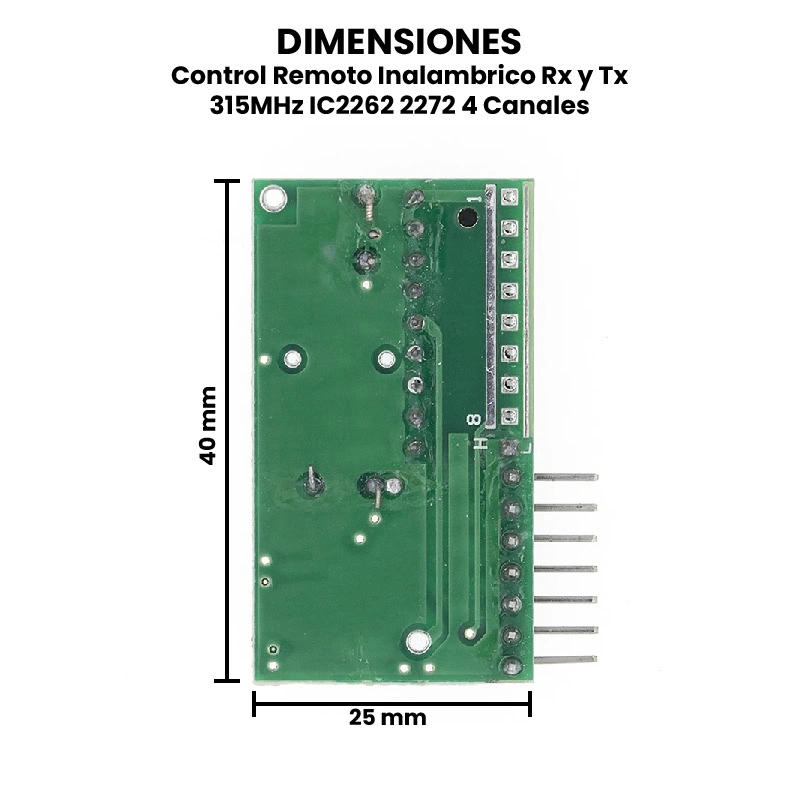

- Dimensiones (sin header): 39 mm x 21.2 mm x 5.5 mm

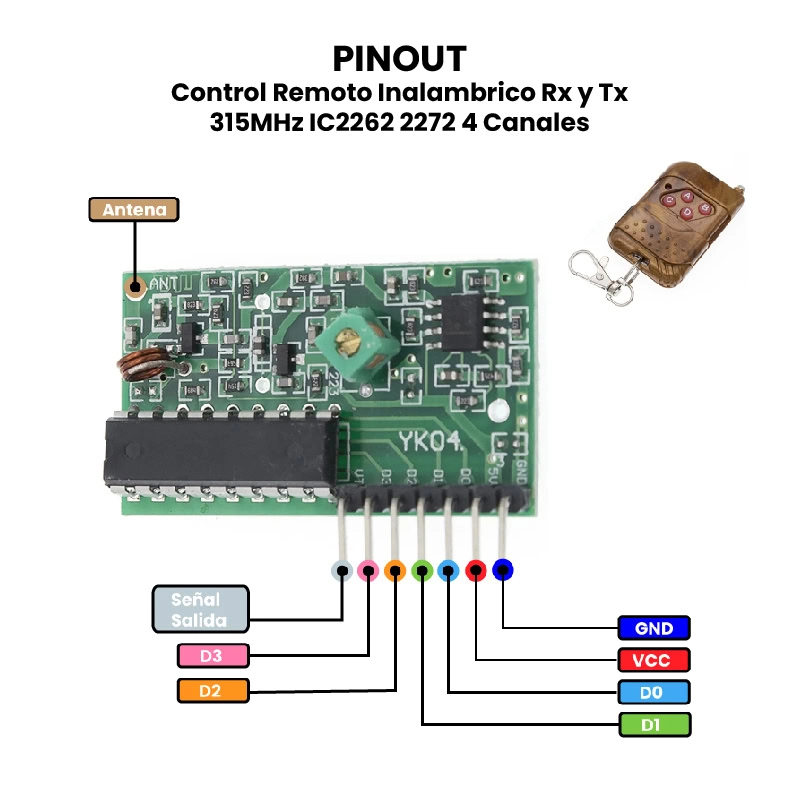

- Pines: GND,+5V,D0-D3 y VT
- Peso:4.3g

Emisor
- Chip Principal: SCT2260
- Voltaje de funcionamiento: DC 12V (1 Batería modelo 27A/12V o 23A/12V)
- Corriente de funcionamiento: 10 mA
- Potencia radiada: 10 mW
- Frecuencia de transmisión: 315 MHz
- Distancia de Transmisión: 50 m -100 m
- Peso: 27.8g
- No incluye batería

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Configuración del Receptor y Transmisor 315 MHz

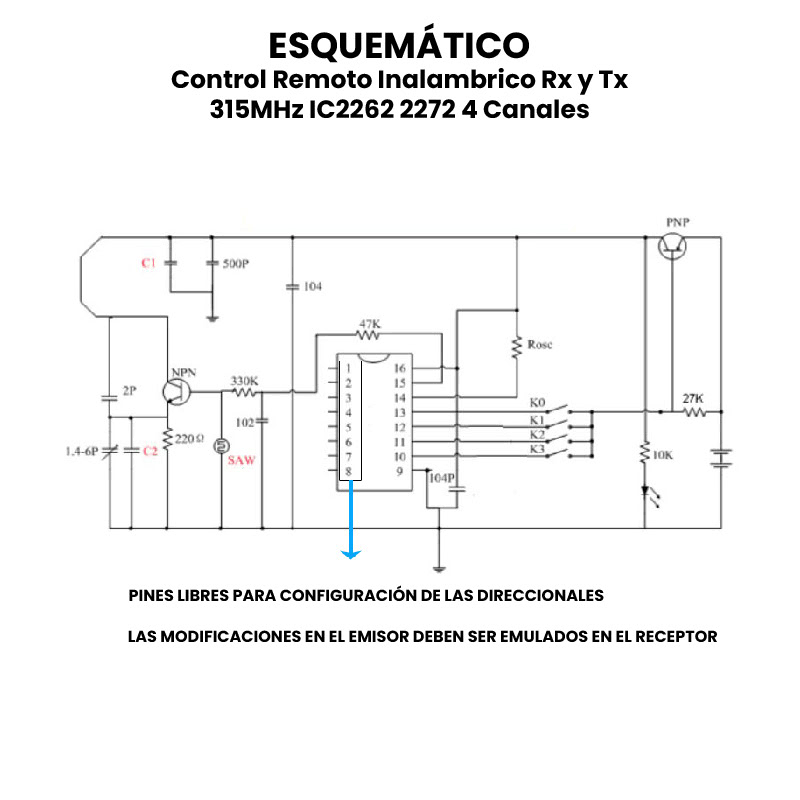

El control utiliza el circuito integrado PT2260 (codificador) y el receptor utiliza el PT2272-M4 (decodificador), estos circuitos integrados son de tecnología CMOS y utilizan códigos de dirección fijos. Ambos dispositivos (control y receptor) deben poseer el mismo código de dirección de lo contrario no se comunicarán, estos circuitos integrados poseen tres estados por pin alto, bajo y flotante o desconectado; por default las placas de ambos dispositivos vienen flotantes teniendo solo soldadura en los pines que vienen dispuestos para esto.

*Visualización de pines (1-8) en receptor y emisor .*

Estos pines ayudan a que el decodificador solo responda a codificadores con la misma configuración, debido a que los decodificadores pueden ser controlados por diferente codificadores con frecuencia de 315 MHz, se vuelve sensible a temas de seguridad.

Esta codificación será de manera manual puenteando los pines libres con la banda de High(H) o Low(L), estos puentes se realizaran tanto en el emisor como en el receptor.
