HB100 Sensor de Movimiento Efecto Doppler

¿Qué es el sensor de movimiento HB100?

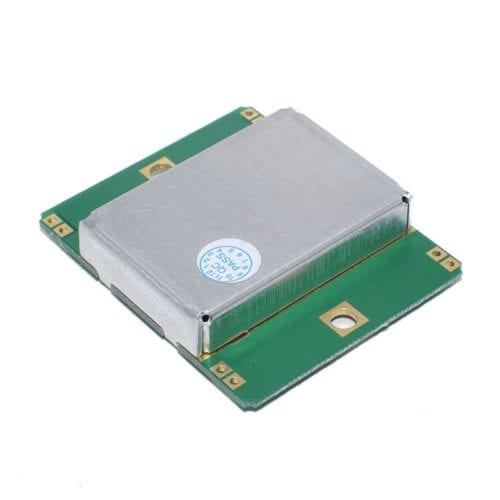

El sensor de movimiento HB100, permite medir la velocidad de un objeto en movimiento emitiendo una señal de RF, esto bajo el principio de efecto Doppler y el HB100 que es capaz de detectar desplazamiento en frecuencia .

Si una persona esta en movimiento, este provocara un desplazamiento de la frecuencia en la señal reflejada, esta variación de frecuencia es proporcional a la velocidad del objeto en movimiento y es entregada por el HB100 en su pin IF.

¿Para qué sirve el sensor de movimiento HB100 ?

El módulo HB100 es adecuado para la reducción de falsas alarmas en los detectores de movimiento cuando se usa en conjunto con un sensor de infrarrojos pasivo (PIR). También se puede utilizar para la apertura automática de puertas, medición de velocidad de vehículos, sistema de control / disparo de advertencia en autos o alarmas de seguridad.

NOTA: La señal de salida del sensor está en el orden de micro voltios y es necesario usar un amplificador para poder realizar lecturas desde algún microcontrolador.

Aplicación del HB100 en Arduino

El dispositivo HB100  su señal de salida esta en mV, los cuales dificulta alguna lectura en los microcontroladores. Para ello, presentaremos diagrama de conexión un y código en Arduino para que puedas comenzar a usar tu dispositivo sin problemas.

Diagrama

El diagrama que a continuación integra una parte de amplificación con el dispositivo LM324:





Código en Arduino para el sensor HB100

Para poder programar el siguiente código en Arduino, favor de descargar las librerías correspondientes en:

• FreqMeasure Library

#include “FreqPeriod.h”  //Librería que calculara el tiempo por ciclos de frecuencia de entrada

double lfrq;
long int pp;

void setup() {
  Serial.begin(9600);
  FreqPeriod::begin();
  Serial.println(“Prueba de la librería FreqPeriod”);
}

void loop() {
  pp = FreqPeriod::getPeriod();
  if (pp) {
    Serial.print(“Periodo: “);
    Serial.print(pp);
    Serial.print(“ 1/16us / frequency: “);

  lfrq = 16000400.0 /pp;
  Serial.print(lfrq);
  Serial.print(“ Hz “);
  Serial.print(lfrq/31.36);
  Serial.println( “ Mph “);
}
}
