Kit de Reloj de Arena Electrónico de 5V

Name: Kit de Reloj de Arena Electrónico de 5V
SKU: AR3174
Price: 62.00 MXN
Availability: InStock

$ 62.00

46 disponibles en TIENDA EN LÍNEA

SKU: AR3174 Categorías: DIY, KITS Etiquetas: Arena, DIY, kit, Kit DIY, Kit electrónico, Kit Reloj de Arena, Reloj, STC15W204S

Descripción
Valoraciones (0)

INFORMACIÓN

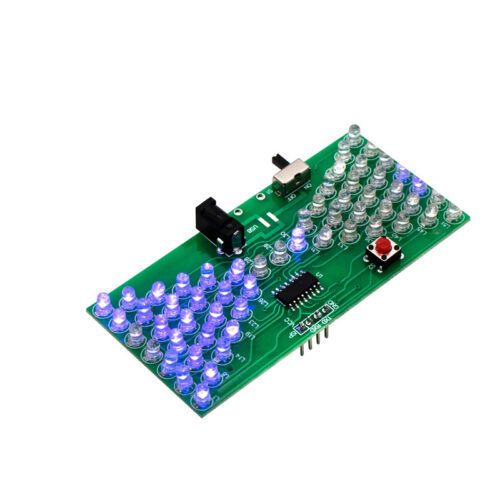

El Kit Reloj de Arena Electrónico 5V contiene un circuito impreso de doble cara que permite desarrollar habilidades de soldadura mientras se está construyendo un proyecto funcional, ya que contiene un circuito integrado de montaje superficial y componentes de tecnología “Through hole”.

Una vez realizado el proceso de soldado el Kit Reloj de Arena Electrónico 5V mostrará la composición de un patrón de reloj de arena analógico, el microcontrolador con oscilador incluido realizará el control y ayudará a mostrar el efecto de reloj de arena simulado ajustando la velocidad con el interruptor. Incluye conexión a RX y TX (interfaz SPI) si se requiere programar el STC15W204S, con otra secuencia.

El Kit Reloj de Arena Electrónico 5V es ideal si estás comenzando a realizar prácticas de electrónica ya que podrás desarrollar habilidades como : soldado de componentes SMD y THT, entender comunicación SPI, análisis de circuitos por mencionar algunas; todo esto de manera divertida.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de Alimentación: 5V
Consumo: 10 mA
Conector:
IC Control: STC15W204S-35I-SOP16
- Memoria: 4KB
Dimensiones: 84 x 40 mm

Nota: No incluye conector para alimentación de la PCB.

DOCUMENTACIÓN Y RECURSOS

Esquemático
Pinout
STC15W204S
- Footprint
- Datasheet

INFORMACIÓN ADICIONAL

Armado del Kit

Para armar este kit necesitarás algunas herramientas y material adicional que no incluye el kit. A continuación una lista del material:

CANTIDAD	NOMBRE	CARACTERISTICA	REFERENCIA PCB

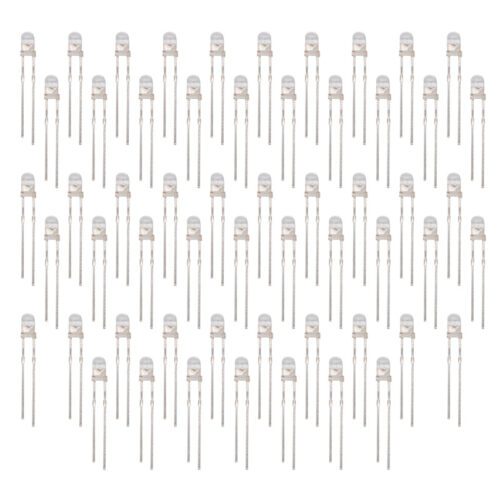

57	Leds 3mm	Blanco Cálido	Filas: L1,L8,L14,L19,L23,L26,L28,L29,L30,L31,L33,L36,L40,L45,L51
1	Switch	Toggle	S1
1	Push Button	6x6x2 mm	S2
1	Plug Socket	Macho	DC1
1	Circuito Integrado	STC15W204S	U1
4	Header	Macho	ISP
1	PCB	84 x 40 mm	–

Cambio de Secuencias en el STC15W204S

Gracias a que el kit incluye comunicación SPI, se puede reprogramar la secuencia que incluye por default el kit. Te recomendamos revisar el siguiente video y encontrar apoyo en la modificación de patrones en:
