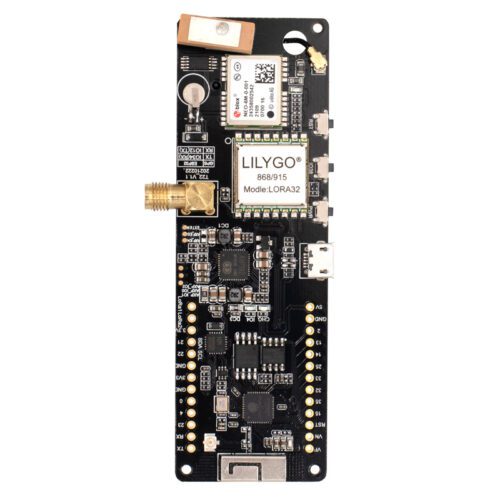

LILYGO TTGO T-Beam V1.1 LoRa32 915 Mhz NEO-6M

INFORMACIÓN

El TTGO T-BEAM es un modulo de desarrollo IoT inalámbrico con comunicación WiFi, Bluetooth, GPS NEO-6M y LoRa32 a 868 / 915Mhz. Con soporte para batería 18650 y antena. Cuenta con Memoria flash de 4 MB y con las siguientes funciones:

• Función digital RSSI
• Corrección automática de frecuencia
• Control de ganancia automática
• Detección de bajo voltaje y sensor de temperatura
• Despertador rápido y salto de frecuencia
• Controlador de paquetes de datos altamente configurable
• Sistema de Posicionamiento Global
• Módulo de designación con antena cerámica
• Guardar parámetros de datos de configuración EEPROM Down
• Batería de respaldo de datos de cinta
• Indicador de señal LED

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de funcionamiento: 1.8V ~ 3.7V
• Protocolos de comunicación:
  • WiFi
  • Bluetooth
  • LoRa32
• Memoria Flash: 4 Mb
• Soporte para batería : 18650
• Corriente
  • De trabajo: 10mA ~ 14mA
  • Sleep mode: 0.2uA
• Corriente de transmisión:
  • 120mA @ + 20dBm
  • 90 mA @ + 17dBm
  • 29 mA @ + 13dBm
• Frecuencia de funcionamiento: 915MHz
• Potencia de transmisión: + 20dBm
• Sensibilidad de recepción:
  • -139dBm @ LoRa y 62.5Khz & SF = 12 y 146bps
  • -136dBm @ Lora y 125Khz & SF = 12 es & 293bps
  • -118dBm @ LoRa y 125Khz y SF = 6 y 9380bps
  • -123dBm @ FSK & 5Khz & 1.2Kbps
• Error de frecuencia: +/- 15KHz
• Espacio FIFO: 64 Bytes
• Velocidad de datos: 1.2K ~ 300Kbps @ FSK
• [email protected]
• Modo de modulación: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
• Forma de interfaz: SPI
• Versión: 1.1
• [email protected]
• Temperatura de funcionamiento: -40 ℃ – + 85 ℃
• Dimensiones: 100 mm x 32.6 mm x 24 mm
• Peso: 66 g

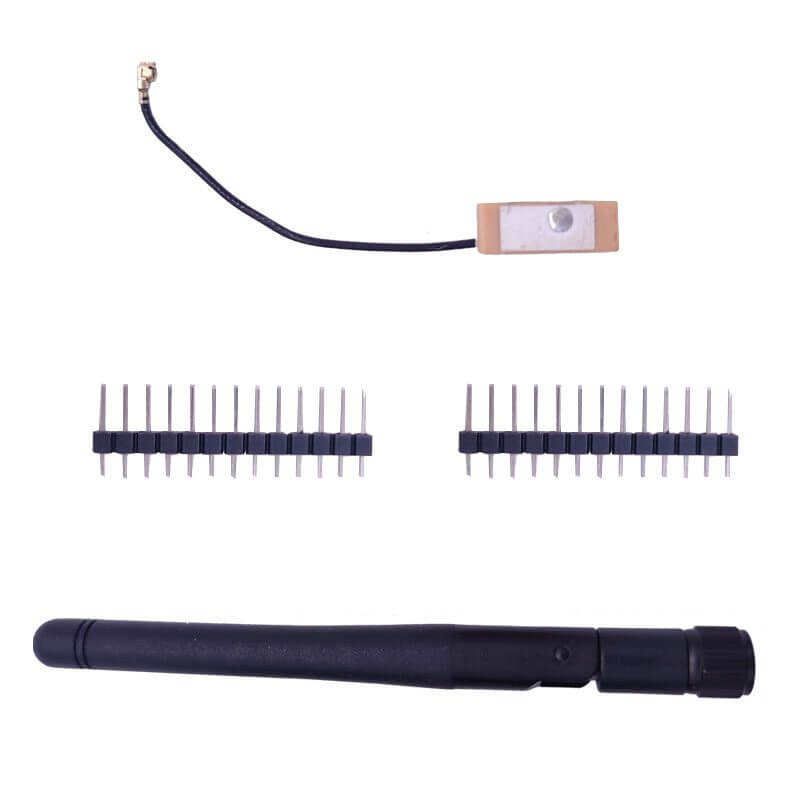

Incluye:

• x1 Antena
• x2 Tiras de 13 Pin Headers Macho, 2.54 mm de Pitch
• x1 Módulo GPS NEO-6M

---

DOCUMENTACIÓN Y RECURSOS

• Esquemático-TTGO T-Beam V1.1
• Pinout- TTGO T-Beam
• TTGO-T-Beam
• Driver USB CP210x Universal

---

INFORMACIÓN ADICIONAL

¿Qué es LoRa?

LoRa es una tecnología de comunicación inalámbrica de larga distancia y baja potencia. Fue desarrollado por una empresa francesa Cycleo, una innovadora tecnología de semiconductores-LoRa, que luego fue adquirida por una empresa estadounidense Semtech.

¿Cuáles son algunas características del LoRa?

Larga distancia, bajo consumo de energía, multi-nodo, bajo costo, características anti-interferencia, baja tasa de LoRa, pequeña transmisión de datos
