INFORMACIÓN

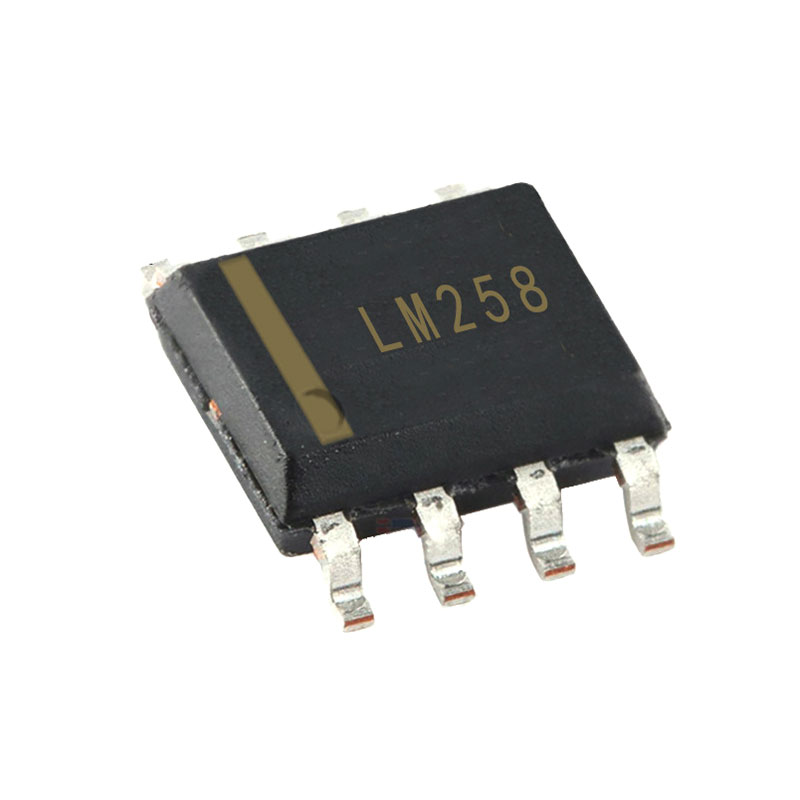

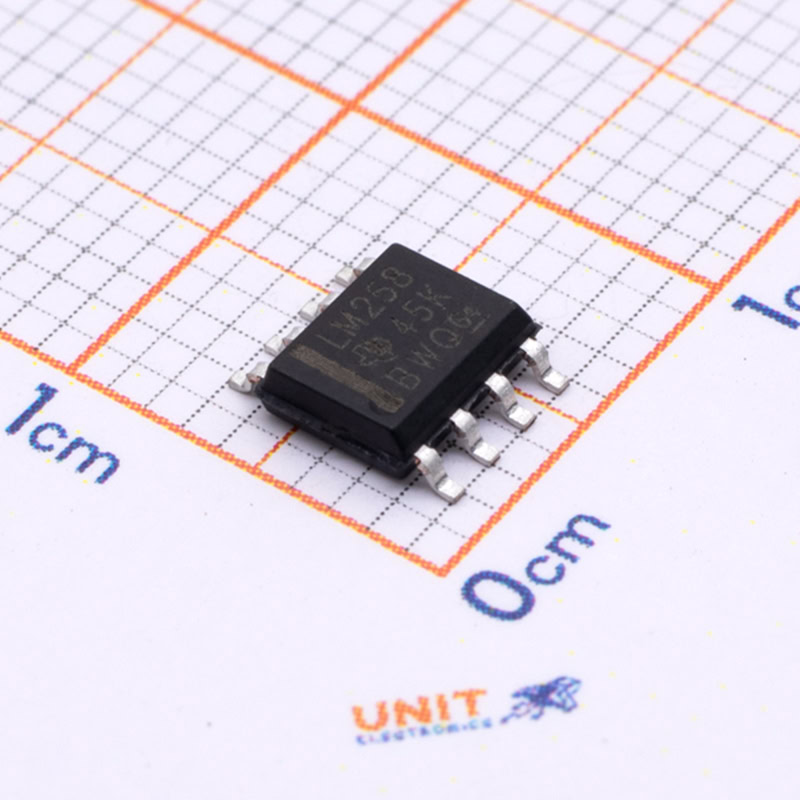

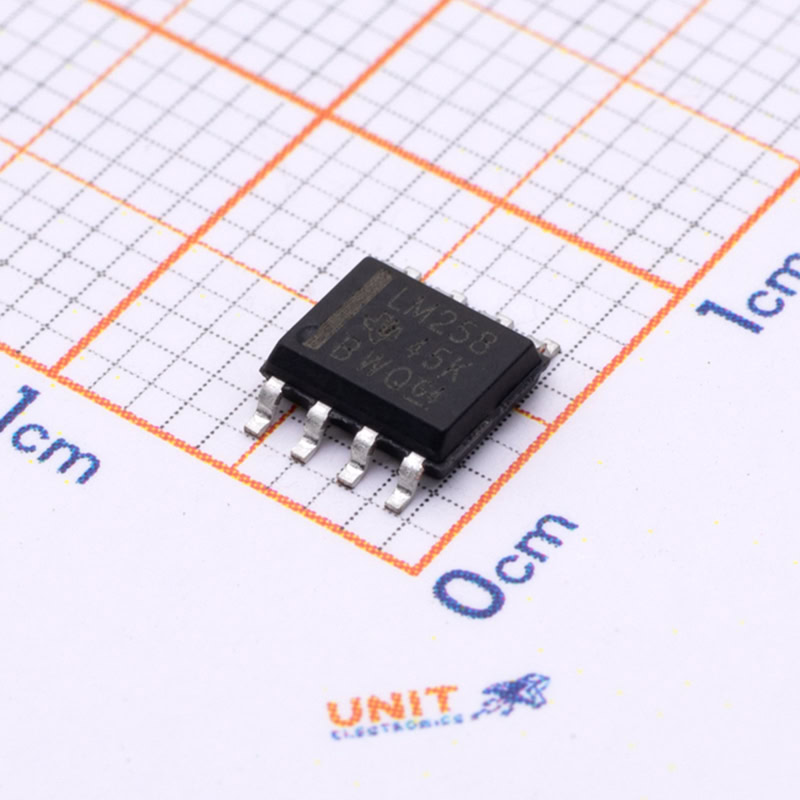

El LM258DR es un circuito integrado que contiene dos amplificadores operacionales de propósito general dentro de un encapsulado SOP-8 capaz de operar con alimentación simple o dual
El LM258DR son de bajo ruido y bajo consumo, diseñados para aplicaciones de amplificación, acondicionamiento de señales, filtros activos y otros circuitos analógicos.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Amplificador operacional
- Modelo: LM258DR
- Tipo de encapsulado: SOP-8
- Número de pines: 8
- Formato: SMD
- Tensión de alimentación: 3V a 30V (o ±1.5V a ±15V si se utiliza alimentación dual).
- Número de canales: 2
- Arquitectura: BJT (Transistor de unión bipolar)
- Tasa de cambio (slew rate): 0.5 V/µs
- Voltaje de offset: 3 mV – 5 mV
- Baja deriva de voltaje de offset: 7 µV/°C
- Bajo consumo de energía: 350 μA – 600 μA
- Protección contra cortocircuitos en la salida
- CMRR: 70 dB – 80 dB
- Baja distorsión armónica total: 0.1% máximo (a 1 kHz)
- Temperatura de operación: -40 °C a 85 °C
- Dimensiones: 4.57 x 9.81 x 6.35 mm
- Peso: 0.5 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
A continuación se explican algunas de las características del LM258DR
- Numero de canales: Contiene dos amplificadores operacionales independientes dentro del mismo chip.
- Arquitectura Interna BJT (Transistor de unión bipolar): Usa transistores bipolares para amplificar señales. Ofrece buena estabilidad y bajo ruido, pero con un consumo de corriente mayor que los amplificadores basados en CMOS.
- Tasa de cambio (slew rate): 0.5 V/µs es la velocidad en la que cambia la salida en respuesta a cambios en la entrada, este valor es relativamente bajo, lo que significa que el LM258 no es ideal para señales de alta frecuencia.
- Voltaje de offset: Es el voltaje de error en la entrada cuando la salida debería ser cero. Un offset bajo significa mayor precisión.
- Baja deriva de voltaje de offset: Indica cuánto varía el voltaje de offset con la temperatura. Un valor bajo mejora la estabilidad térmica.
- Bajo consumo de energía: Corriente que consume cada amplificador operacional en reposo. Esto lo hace ideal para aplicaciones de bajo consumo.
- CMRR (Common Mode Rejection Ratio): 70 dB – 80 dB, indica qué tan bien rechaza señales en modo común (ruido en ambas entradas). Cuanto mayor sea este valor, mejor.
- Baja distorsión armónica total: 0.1% máximo (a 1 kHz), este dato es util para conocer que tanto la señal de salida se desvía de la forma de onda original. 0.1% es una distorsión muy baja, útil para señales de audio o precisión.
