Módulo Grabador de Voz I2C EDU

INFORMACIÓN

El Módulo Grabador de Voz I2C EDU , es la ultimo que DF Robot en la integración de grabación y reproducción de audio, con la capacidad de guardar 10 tipos de audio con duración máxima de 100s y capacidad de reproducción por audífonos o altavoces.

Conveniente el uso del Módulo Grabador de Voz I2C EDU en Arduino, micro:bit, mPyton y ESP32  e ideal para proyectos que operen con 3.3V a 5V por interfaz de comunicación de I2C.

En aplicaciones como agregar indicaciones de voz o interacción de sonido en tus proyectos.

---

ESPECIFICACIONES Y CARACTERISTICAS

• Voltaje de Operación: 3.3V a 5V
• Interfaz de Comunicación: I2C
• Dirección I2C:  0x30~0x39 (Ajustable)
• Síntesis de Voz: -999999999.999999999 a 999999999.999999999
• Grabación: 10 segmentos de 100 segundos de audio
• Compatibilidad: Arduino AVR, micro:bit, mPython y ESP32
• Interfaz de salida:
  • Conector de Audífono 3.5mm
  • PH2.0, puerto para bocina
• Dimensiones:  57x40mm
• SKU:
  • UNIT: AR3069
  • DFRobot: DFR0699

---

DOCUMENTACIÓN Y RECURSOS

• Wiki-Gravity I2C Módulo Grabador de Audio
• Pinout
• Datasheet
  • Microcontrolador Geehy APM32
  • EEPROM AH1711
  • Filtro Clase D Mono Audio Amplificador P8302A

---

INFORMACIÓN ADICIONAL

Instrucciones de Uso

Para usar por primera vez el módulo grabador de audio necesitarlos alimentar nuestro grabador con voltaje entre 3.3V a 5V y tener en cuenta los siguientes pasos para poder darle uso adecuado:

Modo de Grabación

• Mueva el interruptor hacia arriba y hacia abajo para seleccionar el número que puede almacenar la grabación. Para el número sin registro, el LED no se enciende.
• Mantenga presionado el interruptor de palanca, cuando el LED se vuelve rojo, comienza la grabación.
• El número x10 que se muestra en el tubo digital indica el tiempo de grabación restante disponible. Si muestra 8, significa que puede grabar durante unos 80 segundos. Cualquier operación del interruptor de palanca detendrá la grabación

Reproducción

• Mueva el interruptor hacia arriba y hacia abajo para seleccionar el número con grabación.
• Para el número con una grabación, el LED se muestra amarillo.
• Presione brevemente el interruptor de palanca, el LED se volverá verde y comenzará a reproducir. Cualquier operación del interruptor de palanca en este punto, detendrá la grabación.

Eliminación de Audio

• Mueva el interruptor hacia arriba y hacia abajo para seleccionar el número con grabación
• El número con una grabación, el LED es amarillo
• Mantenga presionado el interruptor de palanca, la luz LED parpadea en rojo rápidamente, comience a eliminar
• Después de que el LED parpadee, la eliminación está completa y el número actual se puede volver a grabar

Librería IDE Arduino

Para el uso de este módulo grabador de audio en IDE Arduino , requeriremos la librería DFRobot_VoiceRecorder, la cual podrás acceder a ella desde:

Programa> Incluir Librería > Administrar Bibliotecas…

Posteriormente

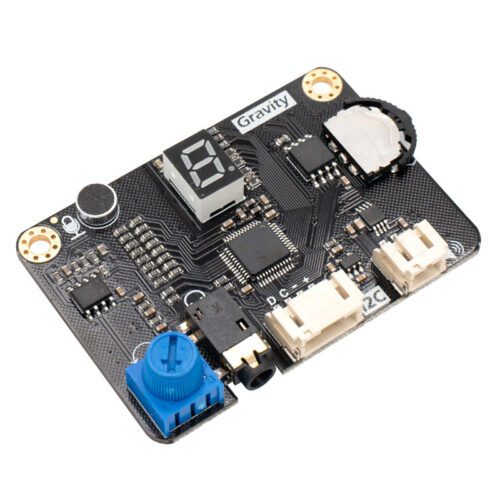

Interfaz del Módulo Grabador de Voz

• MICROFONO: Uso del micrófono para entrada de audio, tratando de hablar directamente a el.
• LED INDICADOR
• • Apagado: No hay grabación
  • Amarillo: Hay una grabación activada
  • Rojo: Realización activada
  • Verde: Esta reproduciendo audio
  • Flash Rojo: Borrando audio
• DISPLAY : Ayuda a seleccionar el numero de grabación y muestra el tiempo de grabación restante disponible (en grabación).
• SWITCH TOGGLE: Control de grabación y reproducción
• PUERTO PH2.0 :Para poder realizar la conexión de una bocina o integrar un amplificador, tomar en cuenta de es una u otra conexión
• INTERFAZ I2C: Conexión a la placa base, fuente de alimentación o control a través de I2C
• JACK 3.5mm: Conexión de articulares o altavoces
• POTENCIOMETRO: Ajuste de volumen

---

ENLACES EXTERNOS

• Gravity:I2C Módulo de grabadora de voz EDU
