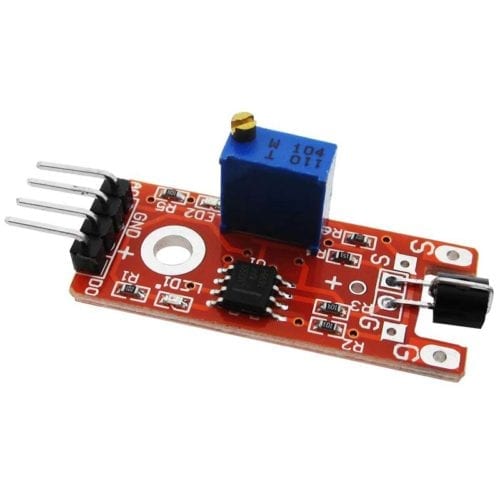

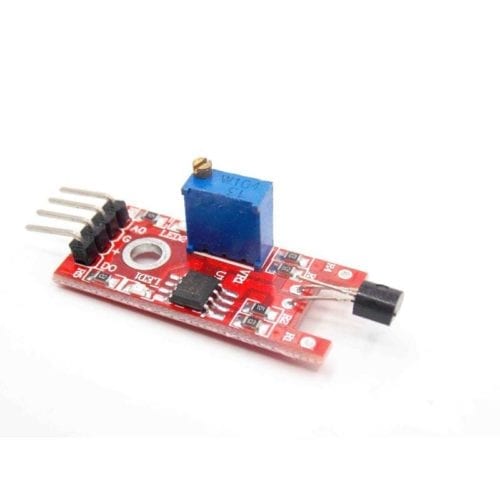

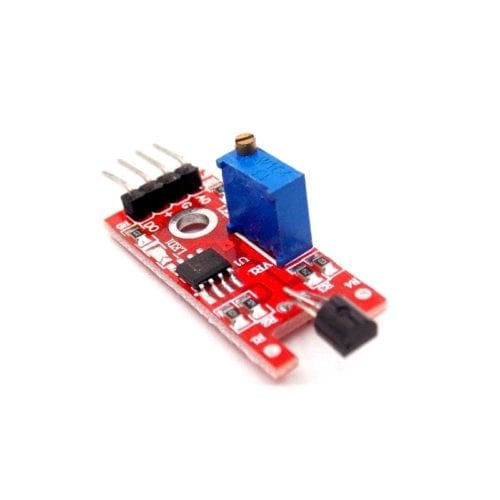

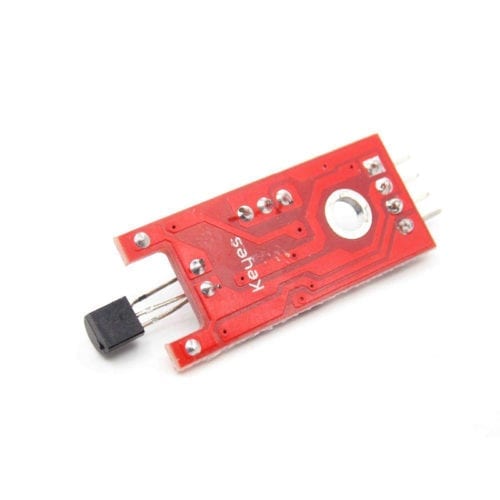

Sensor de Metal Módulo KY-036

INFORMACIÓN

El Sensor Táctil de Metal módulo ky-036 es un sensor táctil que funciona con un transistor Darlington KSP13, el cual tiene una pequeña pata metálica libre que cuando es tocada manda una señal, la cual, puede servir para cuestiones de control. La sensibilidad es ajustable con el potenciometro.

El sensor de metal es útil para detectar cuando alguna persona lo toca y diferenciarla de muchas otras cosas, pero también es sensible a la carga de cualquier otro tipo, motivo por el cual no es recomendable su uso en aplicaciones donde se puedan presentar cargas que puedan hacer del error una variable importante.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de funcionamiento: 3.3 a 5V
• Emite una señal al led2 si se toca  la Base del sensor KSP13
• Interruptor digital salida (0 / 1)
• Dimensiones: 38 mm x 15 mm x 14mm
• Peso: 3 g
• Pines
  • Salida digital: en el momento de la detección de contacto, se emitirá una señal
  • Salida analógica: valor de medición directa de la unidad del sensor

---

TUTORIALES

• Programación y conexión del Sensor de Metal Módulo KY-036-Blog Unit Electronics

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet – KY-036
• Datasheet- KSP13/14
• Sensor Metal táctil- Código Arduino
• Pinout – Sensor Táctil
• Fritzing- KY036

---

INFORMACIÓN ADICIONAL

¿Cómo funciona el Sensor de Metales?

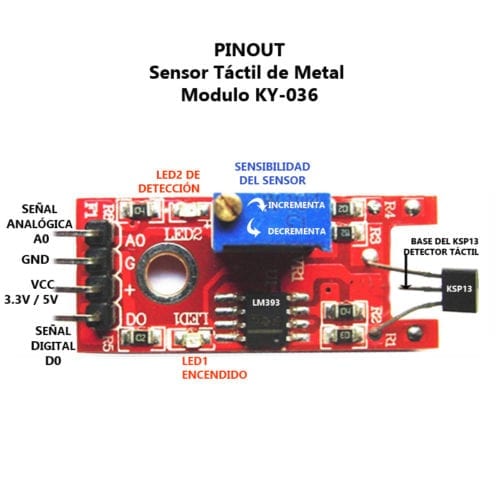

El Sensor Táctil de Metal se divide en 3 componentes en la placa del circuito los cuales son:

1. KPS13: La unidad de sensor en la parte frontal del módulo que mide el área físicamente y envía una señal analógica a la segunda unidad
2. Amplificador : El cual es el LM393 amplifica la señal, según el valor de resistencia del potenciómetro, y envía la señal a la salida analógica del módulo.
3. Comparador : Que cambiara la salida digital y el Led, solo si la señal cae por debajo del un valor especifico . Se puede controlar la sensibilidad ajustando el potenciómetro.

Se tiene que considerar que la señal se invertirá; eso significa que si mide un valor alto, se muestra como un valor de voltaje bajo en la salida analógica.

Este sensor no muestra valores absolutos (como la temperatura exacta en ° C o la fuerza del campo magnético en mT). Es una medición relativa por lo cual, usted define un valor extremo para una situación de entorno normal dada y se enviará una señal si la medición excede el valor extremo.

¿Qué es un transistor Darlington?

El transistor Darlington es un dispositivo semiconductor que combina dos transistores bipolares. Esta conexión permite que la corriente amplificada por el primer transistor ingrese a la base del segundo transistor y sea nuevamente amplificada.

Esta configuración permite obtener un dispositivo que proporciona una gran ganancia de corriente, típicamente del orden de los miles. Lo cual a su vez permite controlar corrientes de magnitud importante con corrientes de base muy pequeñas.

---
