SIM900 Mini GSM GPRS SMS Con Antena

INFORMACIÓN

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Gsm Gprs
• Serie: Sim900
• Voltaje de funcionamiento VCC: 5V
• Corriente de funcionamiento: 1A
• Módulo GSM / GPRS de doble banda
• Circuito de puerto serie con protección
• Control mediante comando AT
• Modo de texto SMS o PDU
• Indicador LED de señal y RING.
• Compatible con ARDUINO, RASPBERRY PI, ARM, AVR, PIC, 8051, etc.
• Tasa de baudios predeterminada: 9600bps
• Pila de TCP / IP incorporada
• Clase 10/8 de ranuras múltiples GPRS
• Estación móvil GPRS clase B
• Cumplir con los estándares GSM 2/2 +
• Clase 4 (2 W a 900 MHz)
• Clase 1 (1 W a 1800 MHz)
• Controlado por comandos AT (GSM 07.07, 07.05 y conjunto de comandos AT mejorado SIMCOM)
• Circuito de interfaz de antena (puerto hembra de curva SMA)
• Circuito de la tarjeta SIM (ranura Flip SIM)
• Rango de temperatura de funcionamiento: -40 ° C a +85 ° C.

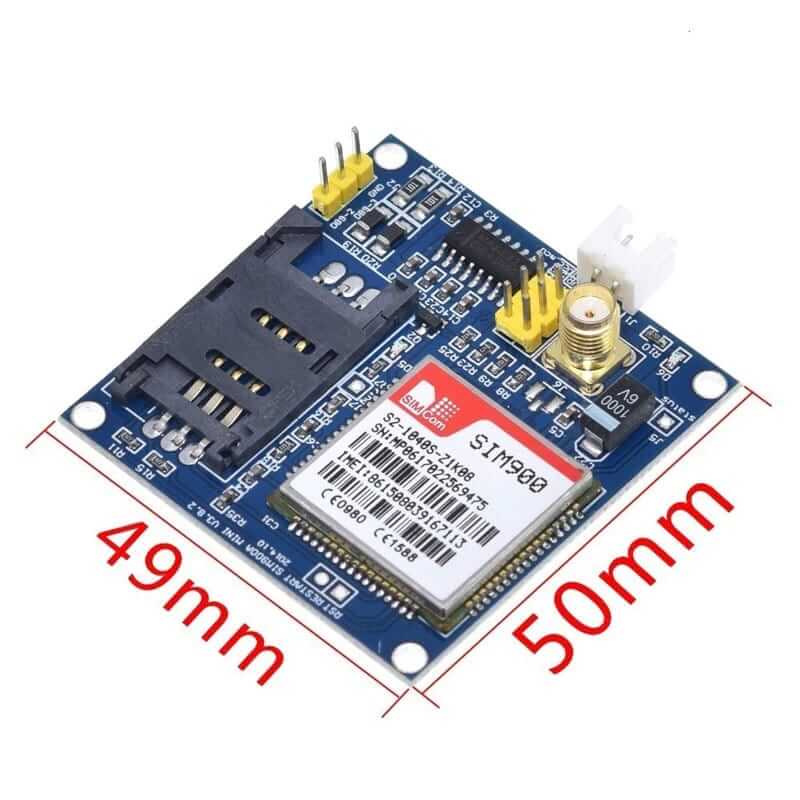

• Dimensiones: 50mm x 49mm
• Peso: 24g

Nota: Antes de conectar la fuente de alimentación al modulo verifica la polaridad que indica la placa ya que los colores de los cable en ocasiones no corresponden con la polaridad que indica el módulo, de igual forma se recomienda utilizar una fuente de alimentación externa de 5V que pueda proporcionar mínimo 1A o como máximo 2A para que el módulo funcione correctamente.

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet – SIM900
• Lista Comandos AT
• Dimensiones
• Pinout

---

TUTORIALES

• UNIT Electronics: Código para enviar SMS y realizar llamadas

---

INFORMACIÓN ADICIONAL

Pines del módulo SIM900 Mini

• VCC5 = Suministro de 5 V
• GND = Tierra
• 3VT = TXD (salida, 3,3 V)
• 3VR = RXD (entrada, 3,3 V)
• 5VT = TXD (Salida, 5V): Conecte este pin al pin de recepción de Arduino
• 5VR = RXD (Entrada, 5V): Conecte este pin al pin de transmisión Arduino
• VCC = No usar
• GND = Tierra
• DB9-2 = RS232 TX (salida)
• DB9-3 = RS232 RX (entrada)
• GND = Tierra

¿Cómo utilizar el SIM900 Mini?

Para utilizar este módulo debes de tener una fuente de 5V 1A y un SIM Card de telefonía celular, para hacer funcionar el modulo lo primero que debes hacer es insertar el SIM, después elegir por cual medio se configurará, ya sea por los pines de RS232 o los puertos UART o puedes utilizar una placa de desarrollo para enviar los comandos AT por último deberás conectar la fuente de alimentación, el módulo encenderá el Led de PWR indicando que la placa esta energizada de igual manera se encenderá el Led indicador de señal empezará a parpadear cada segundo, cuando el módulo se conecte a la red celular este parpadeo cambiara a cada 3 segundo indicando que el modulo ya esta conectado, posteriormente mediante una consola de monitor serial podrás enviar los comandos AT ya sea para hacer una llamada, enviar SMS y más.

¿Cómo enviar enviar comandos AT al sim900 Mini?

Para configure el sim900 Mini mediante comandos AT utilizaremos el Arduino IDE y la placa de desarrollo Arduino uno para explicar paso a paso cómo establecer comunicación y configurar el módulo. Para comenzar realiza las siguientes conexiones entre el Arduino uno y el sim900 mini:

Ya realizadas las conexiones insertar la SIM de cualquier compañía de celular con la ayuda de un porta SIM, después conecta el Arduino a la pc y carga el siguiente código de ejemplo:

Código para enviar comando AT al modulo SIM900 Mini:

#include <SoftwareSerial.h> //Se incluye la siguiente librería para permitir la comunicación serial
SoftwareSerial SIM900MINI(2, 3); //Seleccionamos los pines 2 como (Rx) y 3 como (Tx)
/*
* Realizar las siguientes conexiones: * Arduino Uno - SI900 MINI
* GND - GND
* 5V - VCC5
* PIN2(RX) - 5VTX
* PIN3 (TX) - 5VRX
*/
void setup() {
  SIM900MINI.begin(9600); //Habilitamos el sim900 mini a 9600 bps
  Serial.begin(9600); //Habilitamos el puerto serie de Arduino IDE a 9600 bps
  delay(1000); //Esperamos 1 segundo
  }
void loop() { //Envíanos y recibimos datos
if (Serial.available() > 0)
  SIM900MINI.write(Serial.read());
  if (SIM900MINI.available() > 0)
      Serial.write(SIM900MINI.read());
}



Por ultimo abre el monitor de serie de Arduino y selecciona 9600 bps y Ambos NL & CR y enviar los comandos AT. Si todo salió bien envía el comando AT y el modulo debe de responder OK, con esta prueba ya puedes configurar los comando AT que requieras.

---

ENLACES EXTERNOS

• Arduino : Sim 900A gsm modulo Arduino – Video
