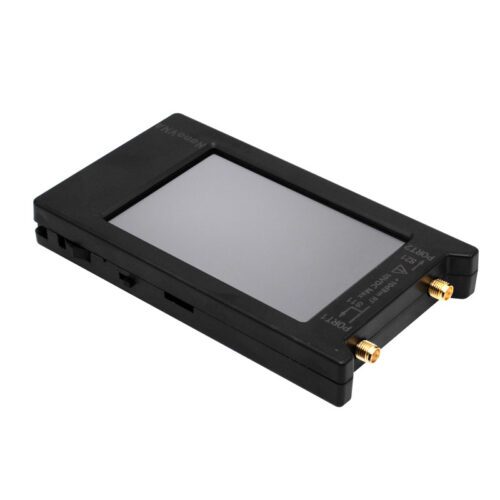

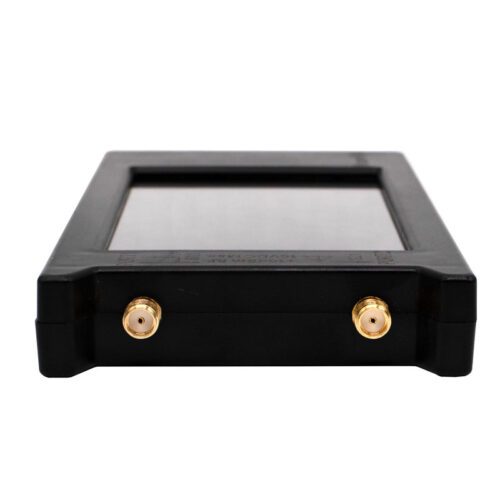

NanoVNA-H4 Analizador de Redes Vectorial 10KHz a 1.5GHz

INFORMACIÓN

El NanoVNA-H4 Analizador de Redes Vectorial en principio es un medidor de parámetros S también llamados de dispersión (reflexión y transmisión )para análisis del comportamiento de redes eléctricas al exponerse a señales en un rango de10KHz a 1.5GHz . Estos parámetros están asociados a la amplitud de onda, la entrada y salida de una red, estas mediciones se hacen en forma vectorial (fase y magnitud) por barrido en frecuencia.

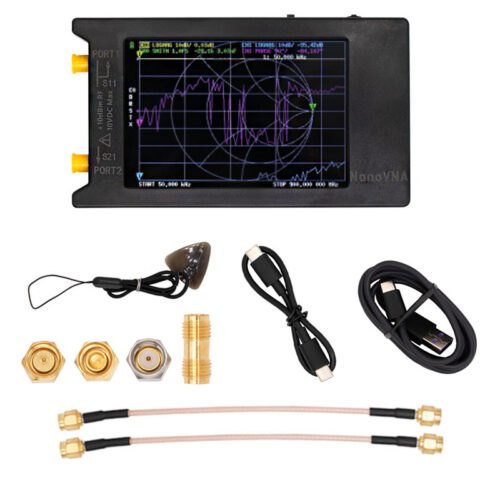

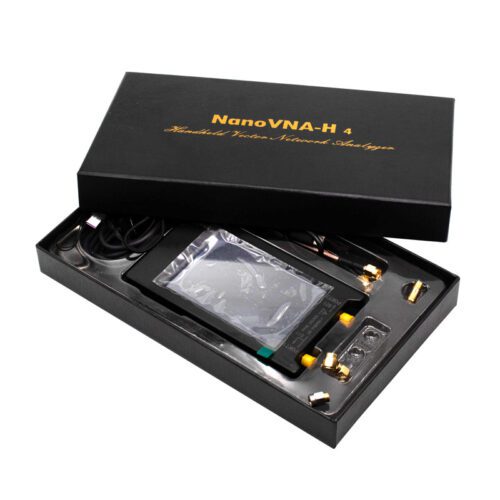

El NanoVNA-H4 incluye:

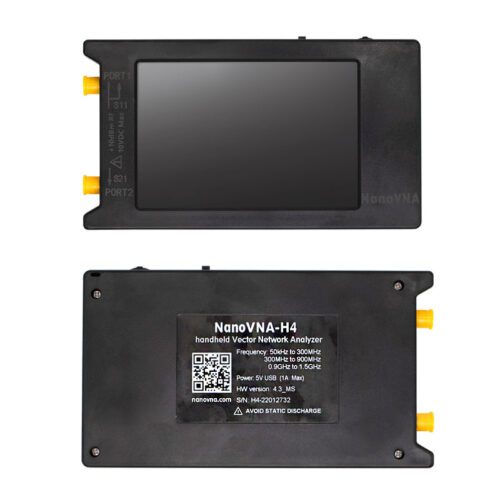

• Host NanoVNA-H4 con pantalla de 3,95”
• Batería de 3.7V a 2000 mAh
• Cable de datos USB tipo C
• Cable de datos USB-C a USB-C

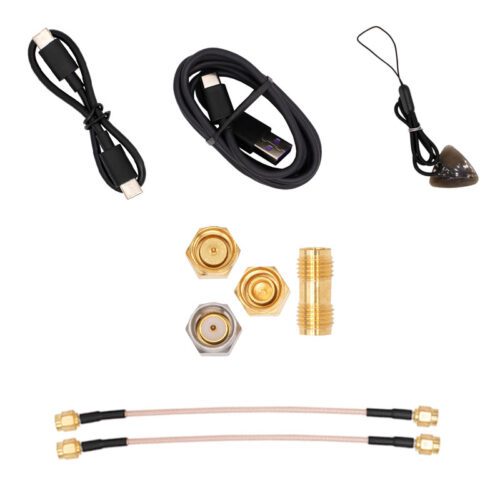

• 2 SMA macho a macho RG316 RF de 15 cm cables
• 1 conector SMA hembra a hembra
• Conjunto de piezas de calibración SMA (CC CA y Carga de 50Ω)
• 1 paleta de pantalla táctil con cordón.

Es útil para caracterizar componentes, equipos de radiofrecuencia y/o antenas ; de esta manera conocer el comportamiento, fallas  y asegurar la exactitud de los elementos de una red eléctrica de RF midiendo la tensión y corriente (incidente, transmitida y reflejada).

---

ESPECIFICACIONES Y CARACTERISTICAS

• Fuente de alimentación:
  • USB 5V (1A máx.)
  • Batería incorporada: 3.7V a 2000mAh
•  Mediciones:
  • Medición de S (S11 y S21): Reflexión y Transmisión
  • VSWR
  • Fase
  • Retardo
  • Analizador de Redes
  • Medición de Impedancias
  • Carta Smith
• Versión: 1.1
• Pantalla Touch: Disponible
• Frecuencia de Medición: 10KHz a 1.5GHz
• Número de puntos de calibración y muestreo: 101
• Salida RF: 0dbm (±2dB, onda fundamental)
• Precisión de frecuencia: <2ppm
• Estabilidad de frecuencia: <0.5 ppm
• Velocidad del punto de barrido: >600 p/s (RBW=4000Hz),
• Rango de medición:
  • 70dB (50kHz-300MHz)
  • 60dB (300MHz-900MHz)
  • 40dB(0.9G-1.5GHz)
• SWR del puerto: < 1.1
• Pantalla: TFT de 3,95” (320 x 480)
• Interfaz USB: USB Tipo C
• Modo de comunicación: Serial
• Carcasa de ABS: 58,7 mm x 91,3 mm x 17,1 mm

---

DOCUMENTACIÓN Y RECURSOS

• Mapa del Menú de Funcionamiento NanoVNA
• Guía de Uso Completa
•  Primeras mediciones con NanoVNA-H4
• Pinout
• NanoVNA Software

---

INFORMACIÓN ADICIONAL

¿Cómo funciona el NanoVNA-H4 Analizador de Redes Vectorial 10KHz a 1.5GHz?

La función principal del firmware predeterminada se utiliza para la medición del rendimiento de la antena. El método TX/RX puede medir los parámetros completos S11 y S21. Si necesita obtener S12 y S22, debe reemplazar manualmente el cableado del puerto del transceptor.

Calibración del NanoVNA-H4 Analizador de Redes Vectorial

La calibración de nuestro analizador nos va ayudar a tener en cuenta las perdidas debido a la :

• Longitud del cable
• Impedancias que existan en la antenas
• El nivel de salida de nuestro propio equipo puede variar con la frecuencia
• Variaciones en los Niveles de salida
• Errores de Atenuación
• Potencia de recepción

Antes de realizar alguna medición con el Analizador, será necesario realizar la calibración con la ayuda de los conectores SMA  y sus cargas conocidas en Corto, Abierto y Carga de 50 ohm.

Para ello, dentro del sistema realizaremos el siguiente recorrido en el Menú; donde:

1. Colocaremos la carga para Circuito Abierto en S11 y presionaremos OPEN
2. Posteriormente cambiaremos la carga a Corto Circuito en la misma terminal (S11) y presionaremos SHORT
3. Continuaremos con la carga de 50 Ω en la misma terminal (S11) y presionaremos LOAD
4. Ahora con la misma carga de 50 Ω la colocaremos en la terminal S21 y presionaremos ISOLN
5. Finalizaremos la calibración cerrando el circuito entre las terminales S11 y S21 con el cable SMA macho a macho RG316 RF y presionando THRU

Es importante mencionar que la calibración se pierde si el equipo es desconectado o se lo acaba la batería, por lo cual se recomienda guardar estos datos.

Esta calibración te será útil, siempre y cuando no se cambie la frecuencia, la potencia o el número de puntos de medición y se realice la medición con los mismos cables con que fue calibrado el dispositivo. Lo ideal es guardar la calibración , para que en futuras ocaciones cuando se ocupe las mismas circunstancias se utilice la calibración previamente realizada.



---
