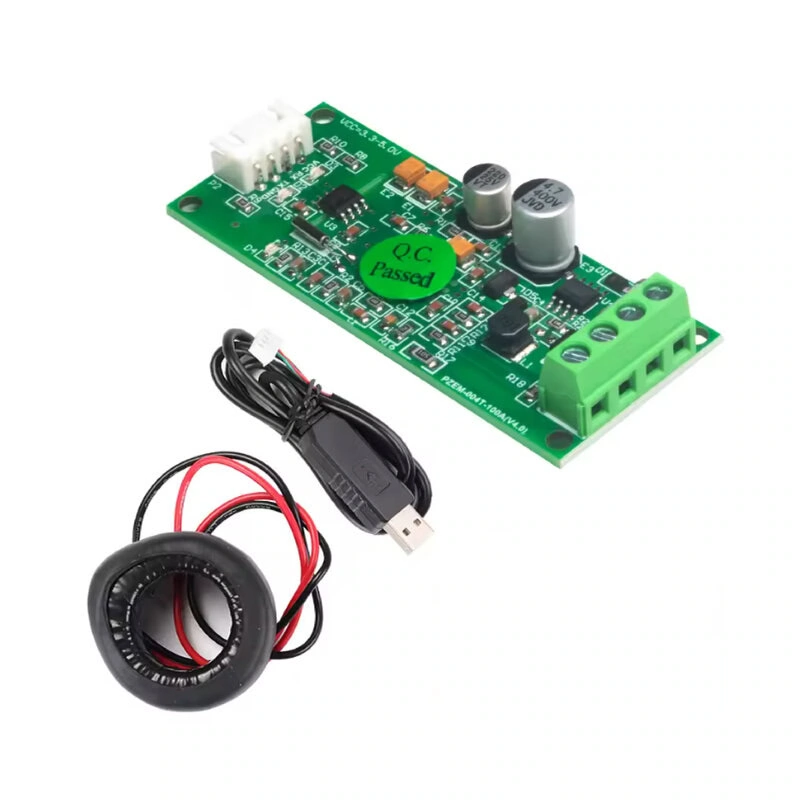

PZEM-004T Medidor de Energía Eléctrica AC 100A

INFORMACIÓN

El PZEM-004T es un medidor de energía eléctrica diseñado para monitorear y medir parámetros eléctricos en sistemas de corriente alterna (AC), esta disponible con cable de interfaz  TTL-USB y sin cable. Este dispositivo es capaz de medir voltaje, corriente, potencia activa, energía consumida, frecuencia y factor de potencia. Su diseño compacto y capacidad de conexión a través de interfaces seriales lo hacen ideal para integrarse en sistemas de monitoreo y control de energía en entornos industriales, comerciales y domésticos.

La principal utilidad del PZEM-004T es proporcionar datos precisos sobre el consumo de energía eléctrica, lo que permite a los usuarios optimizar el uso de la electricidad y detectar posibles problemas en el sistema eléctrico. Al poder medir corrientes de hasta 100A, es especialmente útil en instalaciones donde se manejan grandes cargas eléctricas. Además, su capacidad de comunicación con microcontroladores y sistemas embebidos lo hace adecuado para aplicaciones de automatización y gestión energética.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tensión de trabajo: 80 ~ 260V AC
• Corriente máxima: 100A
• Precisión:
  • Voltaje: ±0.5%
  • Corriente: ±0.5%
  • Potencia activa: ±1%
• Rango de medición:
  • Voltaje: 80 ~ 260V AC
  • Corriente: 0 ~ 100A
  • Potencia activa: 0 ~ 23kW
  • Energía: 0 ~ 9999.99kWh
  • Frecuencia: 45 ~ 65 Hz
  • Factor de potencia: 0 ~ 1
• Interfaz de comunicación: TTL – USB
• Parámetros de comunicación:
  • Baud Rate: 9600 bps
  • Formato de datos: 8 bits de datos, 1 bit de parada, sin paridad
• Temperatura de trabajo: -20°C ~ 60°C
• Humedad de trabajo: 10 ~ 80% sin condensación
• Consumo de energía: ≤ 1W

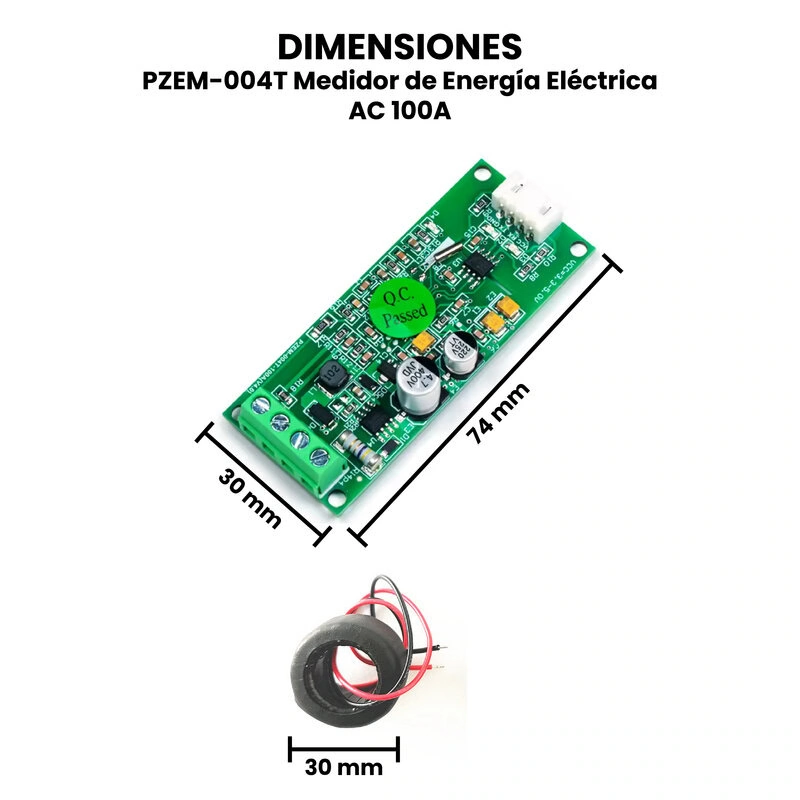

• Dimensiones: 74 mm x 30 mm
• Peso:
  • Con TTL-USB: 93g
  • Sin TTL-USB:  66g

---

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

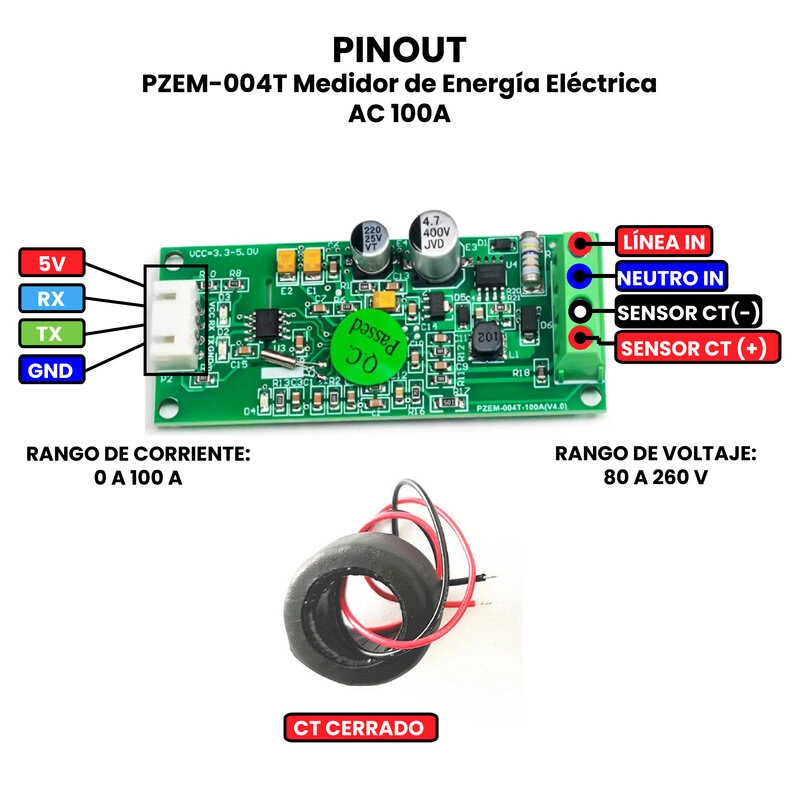

• Pinout
• Conexión con Arduino
• Manual
• Software y Driver

---

INFORMACIÓN ADICIONAL

¿Qué es un medidor de energía?

Un medidor de energía, también conocido como contador de energía o medidor eléctrico, es un dispositivo que mide la cantidad de energía eléctrica consumida por una residencia, negocio o cualquier entidad que use electricidad. Estos medidores registran el consumo en kilovatios-hora (kWh) y permiten a las empresas de suministro eléctrico calcular el costo de la electricidad utilizada por el cliente.

Tipos de Medidores de Energía

• Medidores Electromecánicos
  • Son los medidores tradicionales que funcionan con un disco giratorio.
  • El disco gira a una velocidad proporcional al consumo de electricidad.
• Medidores Electrónicos
  • Utilizan tecnología digital para medir el consumo de energía.
  • Ofrecen características avanzadas como la capacidad de registrar el consumo en diferentes periodos de tiempo.
• Medidores Inteligentes
  • Son una evolución de los medidores electrónicos con capacidades de comunicación.
  • Permiten la lectura remota, la gestión de la demanda y la integración con sistemas de energía renovable.

Funciones Principales

• Medición del Consumo de Energía: Registrar la cantidad de energía utilizada.
• Monitoreo en Tiempo Real: Proveer información instantánea sobre el consumo.
• Facturación: Permitir a las empresas eléctricas calcular la factura del cliente.
• Detección de Fallos: Identificar irregularidades en el suministro de electricidad.

Importancia

• Los medidores de energía son cruciales para la gestión eficiente de la electricidad, ayudando tanto a los consumidores a controlar su uso y gastos, como a las empresas de servicios eléctricos a mantener y gestionar la red de distribución eléctrica.

Conexiones

---
