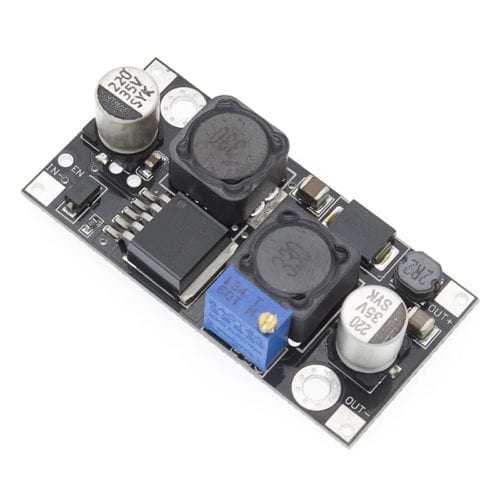

XL6019 Elevador de Voltaje Boost Step Up 20W 4A
$54.00
410 disponibles
INFORMACIÓN
¿Qué es el XL6019?
El XL6019 es un elevador y reductor de voltaje (Step Up y Down) que por medio de la regulación se puede obtener voltajes entre 1.3V – 35V DC a partir de una fuente con un voltaje inferior; con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado de DC a DC. Es capaz de manejar una carga de hasta 4A máximo.
¿Para qué sirve el XL6019?
Ideal para aplicaciones que requieran de una fuente de alimentación compacta, eficiente, de bajo costo modular, bajo ruido y confiable. Se puede utilizar en proyectos de robótica, drones, aeromodelismo, Arduino, Raspberry PI, iluminación LED.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de Entrada: 5V a 32V
- Tensión de Salida: 1.3V a 35V (ajustable)
- Corriente de salida: 1.5A
- Corriente de entrada: 4A
- Potencia de salida: 20 W de enfriamiento natural
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona el circuito Boost?
El circuito Boost tiene dos estados de funcionamiento:
Encendido: Una corriente que aumenta con el tiempo a través del inductor, se considerará que se esta cargando con un voltaje constante y la corriente a través del inductor aumentará de manera lineal.
Apagado: El inductor trata de oponerse al cambio repentino en la corriente en este momento se produce la transferencia de energía través del diodo flyback desde el inductor al capacitor de salida (buffer) y también a la carga.
¿Cómo funciona el circuito Buck?
El convertidor se dice que está modo continuo si la corriente que pasa a través del inductor (IL) nunca baja a cero durante el ciclo de conmutación. Y trabaja en dos estados:
Encendido: Con el interruptor cerrado la tensión en el inductor es VL = Vi − Vo y la corriente aumenta linealmente. El diodo está en inversa por lo que no fluye corriente por él.
Apagado: Con el interruptor abierto el diodo está conduciendo en directa. La tensión en el inductor es VL = − Vo y la corriente disminuye.
ENLACES EXTERNOS
AR0278
| Peso | 0.017 kg |
|---|
Valoraciones
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
Productos relacionados
$125.00
$42.00
$154.00
$339.00
ACTIVOS
$26.00
Cables
$111.00
$60.00
$265.00
Fuentes de poder
$310.00
ACTIVOS
$14.00
Módulos
$29.00
$154.00
$340.00
$170.00
$22.00
ACTIVOS
$23.00
Módulos
$62.00
$156.00
VALENTIN_OLANS –
Hola, que tal. ¿Tiene en existencia?
VALENTIN_OLANS –
Perfecto. En cuanto pueda, hago el deposito
VALENTIN_OLANS –
Perfecto. En cuanto pueda, hago el deposito
GARCIAMORALESALVARO –
cuanto amperaje soporta y lo alimento con 12v me puede elevarlo a unos 30v
Antonio Chiquini –
Hola, buena tarde, de entrada 4A y salida 3A Saludos cdmx electronica.
CRUZPONCESANTIAGO –
Cuanto rs el voltaje maximo que entrega? Unos 40vcd o algo parecido?
Antonio Chiquini –
Hola aquí le dejamos las : ESPECIFICACIONES TÉCNICAS voltaje de entrada: 5-32 V tensión de salida: (1) de ajuste continuo (1.3-35 V)Corriente de salida: 1.5A (MAX)entrada de Corriente: 4A (MAX)potencia de salida: 20 W de enfriamiento natural, además de disipador de calor de 25 W (MAX) el poder real máxima eficiencia de conversión de potencia = voltaje de entrada * 4A * eficiencia de conversión eficiencia de conversión: la eficiencia de la tensión medida y actuales de uso común (en adelante, sólo como referencia) Saludos cdmx electronica
