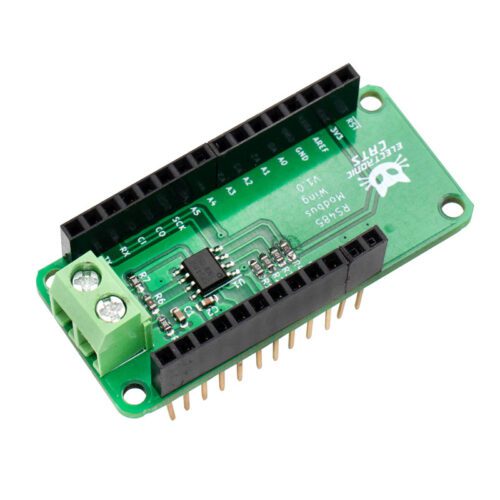

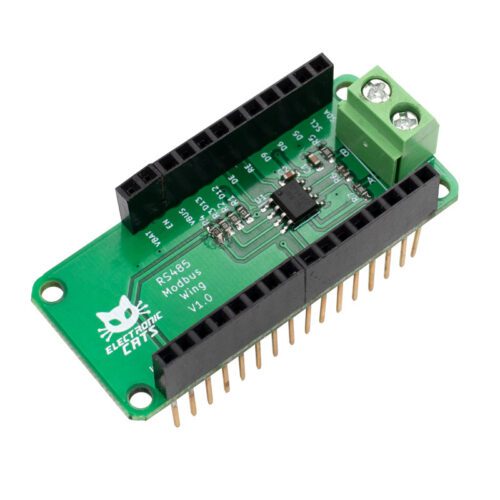

INFORMACIÓN
El RS485 Modbus Feather Wing es útil para manipular y administrar dispositivos Modbus a través de la placa de desarrollo Bastwan y su Wing RS485 Modbus en Arduino IDE. Por medio del transceptor IC SP3485 RS-485, que convertirá una señal UART a RS-485.
Siendo el SP3485 un transceptor semidúplex, por lo que se puede comunicar de una manera a la vez, pero obteniendo velocidades de transmisión hasta 10 Mbps.
Funciona con la mayoría de Feathers excepto aquellos convertidores USB-Serial que usan los pines UART.
El RS485 Modbus Feather Wing puede ser útil en la comunicación de equipos de medición eléctrica, flujo(gasolina, gas, agua), variadores de frecuencia, PLC y DCS, transmisores de presión, relés de protección de motores eléctricos, sistemas HVAC(Refrigeración y Aire Acondicionado), sistemas IoT, por mencionar algunos.
ESPECIFICACIONES Y CARACTERISTICAS
- Marca: Electronics Cats
- Voltaje de Alimentación: 3.3V
- Voltaje Lógico: 5V
- Rango de Voltaje de Entrada en Modo-Común: 7V a 12V
- Licencias:
- Hardware: CERN-OHL-1.2
- Software: GPL-3.0-or-later
- Documentación: CC-BY-SA-4.0
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona Wing Modbus RS485?
Este Wing tiene un formato pluma compatible con el tablero Bastwan y está especialmente diseñado para su uso en los platos de la familia Bast con formato pluma.
RS485 es un estándar de comunicación muy utilizado en la industria que podemos utilizar en procesadores como Bastwan para leer o escribir en otros dispositivos.
Wing RS485 es un escudo para la placa Bastwan que ayuda a comunicarse con los dispositivos administrados a través del protocolo Modbus, esto funciona a través de sus pines de comunicación (Re, De, Di, Ro). Generalmente se utiliza junto con el protocolo de comunicación Modbus.

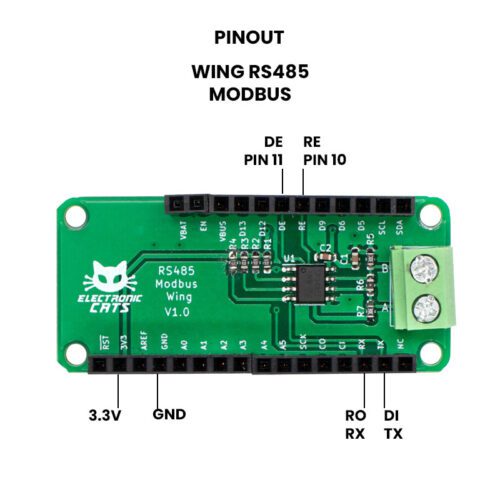

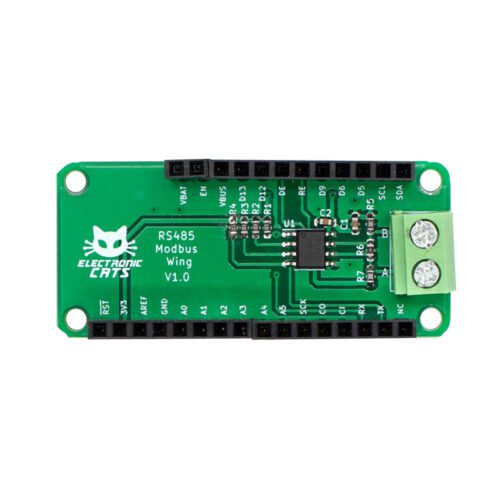

Donde:
- RO : Es el receptor (RX)
- DI : Es el transmisor (TX)
- RE : pin digital (corresponde al pin 10 de Bastwan)
- DE : pin digital (corresponde al pin 11 de Bastwan)
¿Qué es Modbus?
Modbus es un protocolo de comunicaciones, basado en la arquitectura cliente/servidor, diseñado para trabajar con controladores lógicos programables (PLC).
Modbus permite el control de una red de dispositivos y comunica los resultados a una computadora.
Este protocolo puede funcionar con RS485 o RS232.
¿Que es un Protocolo de Comunicación?
Un conjunto de normas que nos ayudan que dos o mas equipos puedan comunicarse entre si e intercambiar información.
Tipos de Protocolos
- Maestro Esclavo (Modbus RTU): Uno o mas de dos quipos reportando información a un equipo central llamado Maestro
- Cliente Servidor (Modbus TCP): Cliente le solicitara la información a mas de un equipo (PLC, Central eléctrica, módulos complejos)
- Peer to Peer (Modbus Plus): Comunicación de todos los equipo de forma independiente
