MAX30100 Heart Rate Sensor de pulso cardiaco
$ 39.00
23 disponibles en TIENDA EN LÍNEA
INFORMACIÓN
El sensor de pulso cardiaco MAX30100 esta basado en la oximetría de pulso y cuenta con un monitor de ritmo cardíaco. Posee dos Leds: un led rojo (660nm) y un led infrarrojo (920nm), un fotodetector, óptica especializada, filtro de luz ambiental entre 50 y 60Hz, y un conversor ADC delta sigma de 16 bits y de hasta 1000 muestras por segundo. Además posee un sensor de temperatura interno para compensar los efectos de la temperatura en la medición.
El modulo Heart Rate MAX30100 es usado en proyectos «wearable», como monitoreo medico y/o asistentes de estado físico.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Voltaje de Operación (VIN): 5V DC
- Regulador de voltaje de 3.3V y 1.8V incorporados a la placa
- Sensor óptico combinado con un foto-detector.
- Led rojo (E): 660nm
- Led infrarrojo(D): 920nm
- Protocolo de Comunicación : I2C
- Conversor ADC a 16 bit
- Temperatura de trabajo: -40°C a +85°C
- Dimensiones: 14mm x 13mm x 14 mm

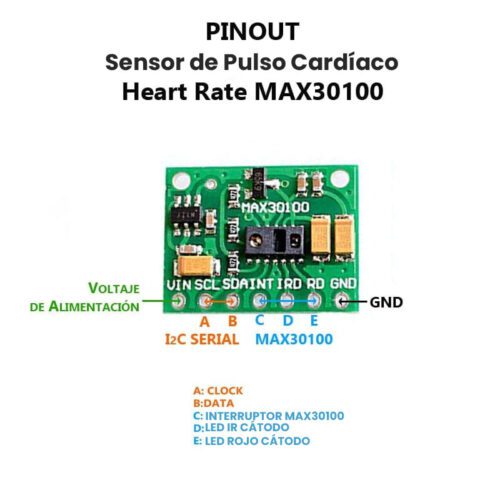

Pines:
- VIN: 5V DC
- GND: 0V
- SCL: I2C CLOCK
- SDA: I2C DATA
- INT: Interrupción, activo a estado bajo
- IRD: Cátodo led infrarrojo (No conectar)
- RD: Cátodo led rojo (No conectar)
Nota: Este dispositivo NO es un producto médico, debe ser utilizado en aplicaciones donde la salud de la persona NO esté comprometida.
DOCUMENTACIÓN Y RECURSOS
- Datasheet-MAX30100
- Esquemático- Sensor de Pulso Cardiaco
- Pinout – MAX30100
- Funcionamiento del Sensor de Pulso
- Librería del MAX30100 para Arduino – GitHub
INFORMACIÓN ADICIONAL
Subsistema de SpO2 (saturación de oxígeno).
El subsistema SpO2 del MAX30100 está compuesto por cancelación de luz ambiental (ALC), sigma delta ADC de 16 bits, y filtro de tiempo discreto patentado. El ADC de SpO2 es un sigma de sobremuestreo de tiempo continuo convertidor delta con resolución de hasta 16 bits. La velocidad de datos de salida del ADC se puede programar de 50 Hz a 1 kHz. El MAX30100 incluye un filtro de tiempo discreto para rechazar interferencias de 50Hz / 60Hz y ruido ambiental.
Sensor de temperatura.
Tiene un sensor de temperatura en el chip que se puede usar para compensar el error de SpO2 con cambios de temperatura ambiente.
ENLACES EXTERNOS
| Peso | 0.002 kg |
|---|
