INFORMACIÓN

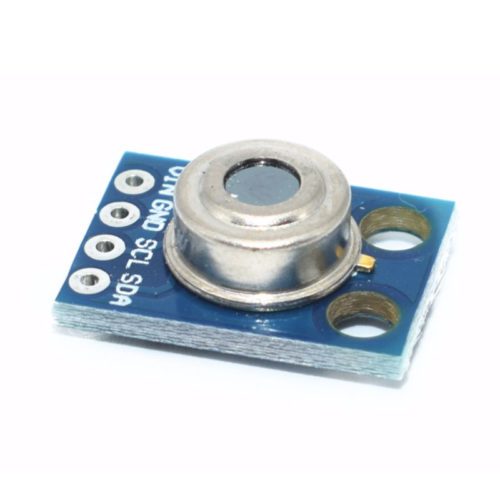

Es un sensor de temperatura infrarrojo MLX90614, permite medir temperatura de un objeto a distancia (sin contacto), el cual está diseñado para ser sensible a la radiación infrarroja emitida por un objeto a distancia, puede obtener lecturas desde los -70°C hasta 380°C, con una precisión de 0.5°C. La salida del sensor es lineal y se compensa de acuerdo a las variaciones de la temperatura ambiente.
El MLX90614 sirve para obtener mediciones de temperatura sin contacto de alta precisión y es aplicado en sistemas de control de aire acondicionado móvil, control de temperatura en piezas industriales o en electrodomésticos o control de temperatura mediante múltiples sensores.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Sensor de temperatura sin contacto
- Modulo: GY-906
- Sensor: MLX90614ESF-BAA
- Voltaje de Operación: 3.3V – 5V DC
- Rango de temperatura ambiente de trabajo: -40℃ hasta +170℃
- Rango de temperatura de objeto: -70℃ hasta +380℃
- Precisión: ±0.5°C
- Angulo de visión: 90° (FOV)
- Distancia para temperatura de objeto: Min. 2cm y Max. 3cm
- ADC incorporado de 17 bits
- Salida de PWM: 10 bits
- Protocolo de comunicación SMBUS (I2C)
- No necesita componentes adicionales
*Nota: Este sensor no es para aplicaciones medicas o de salud, no utilizar para medir temperatura corporal ya que tendrás lecturas no reales. Para medir temperatura corporal te recomendamos el sensor MLX90614ESF-DCI.
TUTORIALES
- ¿Como programar el sensor MLX90614 con el IDE de Arduino y la placa ESP32? – Blog UNIT Electronics
- Termómetro de objetos MLX90614, la placa ESP32 y Display Oled de 128×64 0.96 – Blog UNIT Electronics
DOCUMENTACIÓN Y RECURSOS
Librerías
INFORMACIÓN ADICIONAL
¿Cómo funciona?
El sensor MLX90614, emite la temperatura, pero lo hace de una manera muy diferente a los sensores convencionales, sin tener contacto alguno Lo único, solo debes apuntar este sensor hacia el objeto del que necesitas medir la temperatura, este medirá la temperatura que irradia el cuerpo o objeto al estar en contacto con el ambiente.
Puede ser utilizado por cualquier microcontrolador mediante interfaz I2C, es compatible con las placas de Arduino, ESP8266, ESP32 y mas. Este sensor viene montado a un PCB, solo tienes que soldar los headers macho. De esta manera podrás realizar conexiones entre el sensor y los microcontroladores.
