INFORMACIÓN

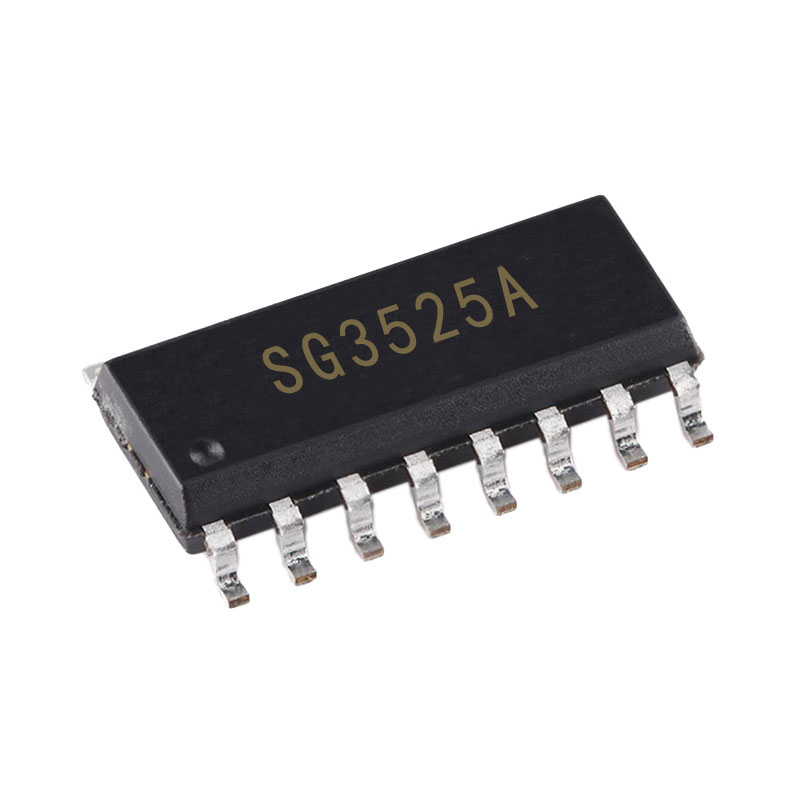

El SG3525A es un controlador PWM para fuentes de alimentación conmutadas usado en aplicaciones de conversión de potencia como fuentes de poder, control de motores y reguladores DC-DC.
CARACTERÍSTICAS Y ESPECIFICACIONES
- Tipo: Controlador PWM
- Modelo: SG3525A
- Encapsulado: SOP-16
- Número de pines: 16
- Voltaje de alimentación (VCC): 8.0 V a 35 V
- Corriente de salida (Peak): 400 mA Max
- Corriente de salida (Steady State): 100 mA Max
- Frecuencia del oscilador (fosc): 0.1 kHz a 400 kHz
- Resistencia de temporización del oscilador (RT): 2.0 kΩ a 150 kΩ
- Capacitancia de temporización del oscilador (CT): 0.001 µF a 0.2 µF
- Rango de resistencia para el control del tiempo muerto (RD): 500 Ω Max
- Rango de temperatura ambiente de operación (TA): 0 °C a 70 °C
- Voltaje de referencia (VREF): 5.1 V ±1%
- Voltaje del alto estado de salida (VOH): I_source: 20 mA / 100 mA: 18 V / 17 V (mín.)

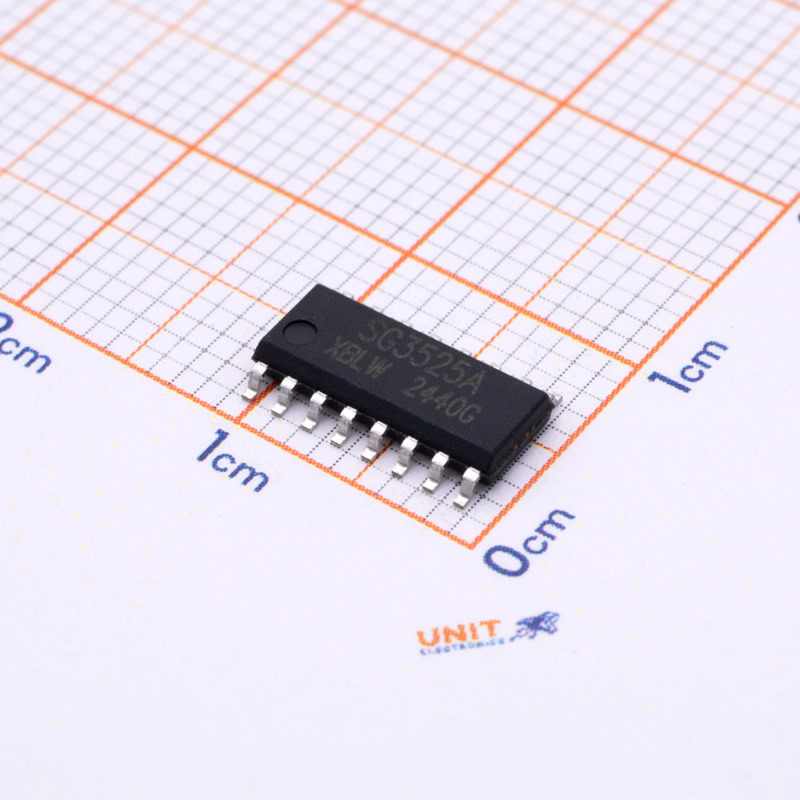

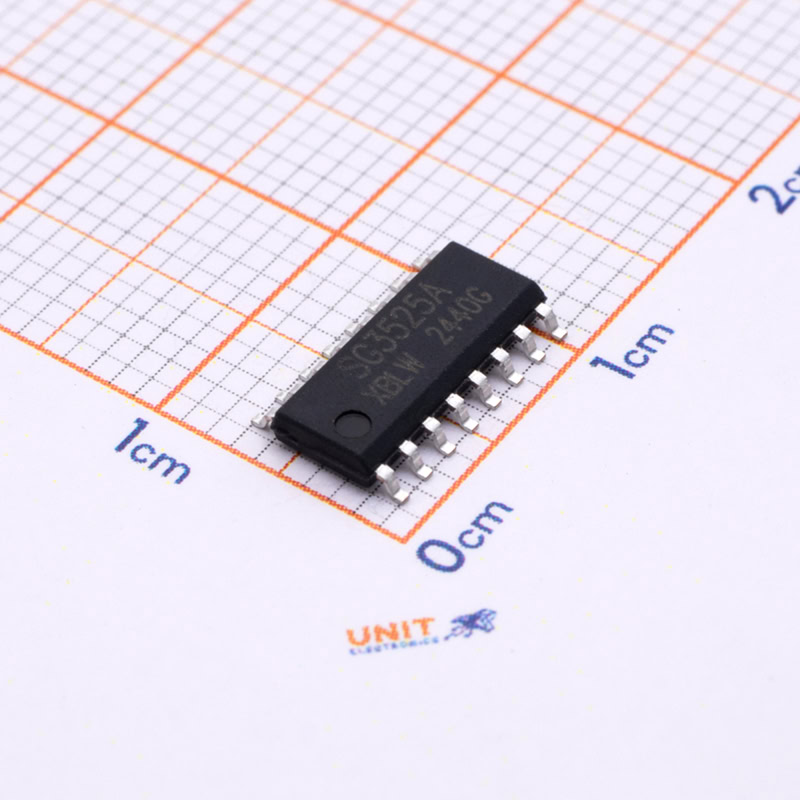

- Dimensiones: 10 mm x 10 mm x 2.5 mm
- Peso: 0.21g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
APLICACIONES DEL SG3525A
Fuentes de alimentación conmutadas (SMPS)
- Convierte CA a CC de manera eficiente.
- Regulación estable con retroalimentación en IN- e IN+.
Inversores DC-AC
- Genera ondas cuadradas o senoidales para alimentar dispositivos de CA.
- Usa OUT A y OUT B en configuración push-pull.
Reguladores de voltaje DC-DC
- Convierte 12V a 5V, 24V a 12V, etc.
- Ajuste fino con COMP y SS.
Cargadores de batería
- Regula la corriente de carga mediante IN+ e IN-.
