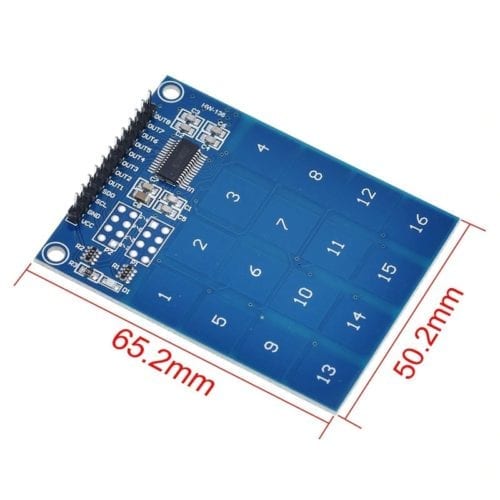

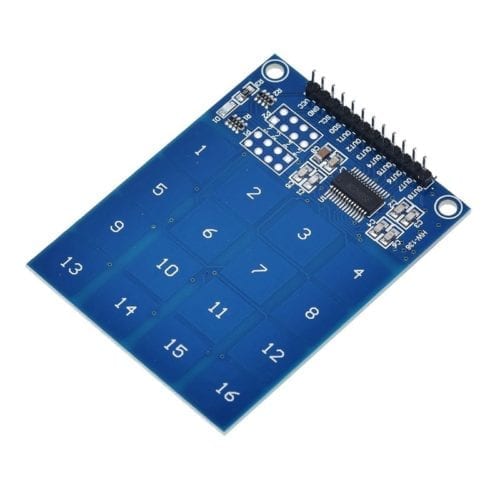

TTP229 Teclado 4×4 Touch Tactil Capacitivo

¿Qué es el Teclado 4×4 Touch Capacitivo ?

El Teclado 4×4 Touch Capacitivo basado en en sensor TTP229, es una matriz de teclado que cuenta con 16 teclas ideal para desarrollar aplicaciones táctiles donde se requiera remplazar los botones tradicionales y/o mecánicos.

Es configurable para usarlos con 8 o 16 botones ya que las salidas están mapeadas directamente con el conector de teclado.

¿Para qué sirve el Teclado 4×4 TTP229?

Este teclado lo puedes utilizar con cualquier microcontrolador que tenga puertos I2C, como las placas de Arduino, Pic´s, Raspberry Pi y otras placas.

 ¿Cómo funciona el Teclado 4×4 Touch?

El teclado se puede configurar en 2 modos:

• Uso de 8 botones
• Uso de 16 botones

Para poder utilizar el teclado usando 8 botones solo es conectarlo al Arduino de manera «natural» usando los Header OUT0 al OUT8 como se muestra a continuación:

Si se requiere utilizar los 16 botones se tendrá que utilizar la interfaz de comunicación de 2 vías por medio de SCL y SDO; además de puentear un par de pines en el PCB del teclado como se muestra a continuación:
