UNIT CAR Follower Seguidor de Línea

INFORMACIÓN

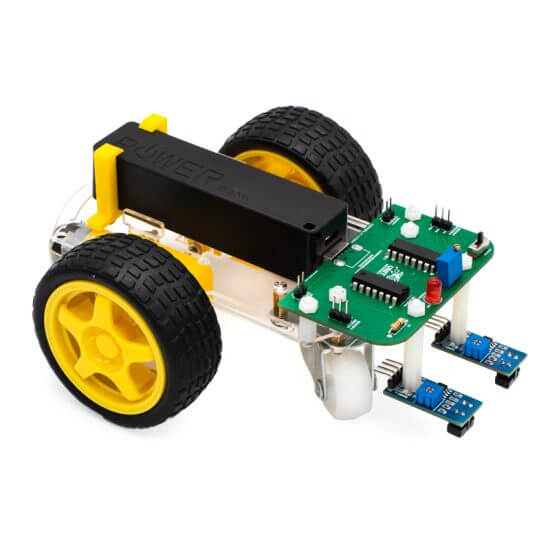

¿Qué es UNIT CAR?

Es un Kit de robótica básico diseñado para introducir a niños, adolescentes y jóvenes al mundo de la electrónica y robótica, para armar de manera practica un carrito seguidor de líneas. Con este kit podrás construir tu primer robot, cuenta con todo lo necesario para su funcionamiento, solo arma la placa PCB con los componentes electrónicos que incluye el kit, ensambla el chasis del carrito, conecta, ajusta los sensores y la velocidad, traza una ruta con una lineal negra y el carrito seguirá el camino trazado.

El kit del carrito seguidor de líneas cuenta con una guía de ensamble que te enseñará paso a paso el armado del carrito.

¿Para qué sirve UNIT CAR?

Sirve para incrementar la creatividad en niños, así como introducirlos al mundo de la robótica, electrónica y desarrollo de prototipos de manera divertida y práctica. Si eres estudiante o docente puedes utilizarlo como proyecto escolar o simplemente como entretenimiento, para realizar pequeñas competencias.

---

ESPECIFICACIONES Y CARACTERISTICAS

• Tipo: Robot seguidor de línea
• Modelo: UNIT CAR V1.0
• Voltaje de alimentación: 5V DC
• Voltaje de carga batería: 5 VDC
• Batería recargable: 18650 3.7V 2200 mAh
• Corriente de consumo: 400 mA
• Velocidad ajustable: Si, mediante potenciómetro
• Ajuste de distancia de detección TCRT5000: (0.2 a 15) mm
• Interruptor OFF/ON
• Chasis Acrílico
• Led indicador encendido
• Dimensiones: 18 x 13 cm
• Color PCB: Verde

---

Incluye KIT

• x1 Chasis
• x4 Soportes para motorreductores
• x10 Cables Dupont cortos 10 cm Hembra-Hembra
• x10 Cables Dupont largos 20 cm Hembra-Hembra
• x2 Separadores PCB Nylon M3X30 mm
• x4 Separadores para PCB Nylon M3X10 mm
• x4 Separadores de latón M3x10 mm
• x4 Tornillos M3X30 mm
• x12 Tornillos M3X6 mm
• x8 Tuercas Hexagonal Metal M3
• x6 Tuercas Hexagonal Plástico M3
• x2 Llantas
• x2 Motorreductores
• x1 Carcasa Power Bank 5V
• x1 Batería 18650 3.7V 2200 mAh
• x2 Sensores infrarrojos TCRT5000
• x1 Soporte Amarillo
• x1 Rueda Loca
• x1 Placa de control PCB + componentes

---

DOCUMENTACIÓN Y RECURSOS

• Guía para soldar la placa PCB
• Manual de ensamble UNIT CAR
• Diseño 3D
• Animación del ensamble
• Pinout
• Datasheet L293D
• Datasheet SN74LS04N
• ¿Cómo cargar la batería Power Bank?

Nota: El Kit no incluye cable de alimentación para la carga de la batería, para adquirirlo te recomiendo el siguiente enlace:

• Cable Micro USB con Interruptor
