INFORMACIÓN
La UNIT MICROPIC4550 es una tarjeta entrenadora diseñada para introducir a estudiantes en la programación, electrónica y desarrollo de proyectos con el PIC18F4550. Viene en kit con componentes electrónicos para soldar y ofrece periféricos de entrada y salida, como LEDs, pulsadores e interfaces de comunicación y programación, con fácil acceso a todos los pines del PIC18F4550.
Además la UNIT MICROPIC4550 permite conectar sensores, actuadores y pantallas LCD para crear diversos proyectos electrónicos. Esta tarjeta, ideal para estudiantes y profesores, facilita el desarrollo y prueba de códigos .HEX desde cualquier compilador y la depuración con MPLAB. Incluye el PIC18F4550 con Bootloader USB precargado, permitiendo cargar .HEX directamente mediante USB sin programador externo. Si se usa un PIC18F4550 sin Bootloader, se puede programar con un PICKIT 3 a través de la interfaz ICSP de la tarjeta.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Tarjeta de Desarrollo PIC18F4550
- Modelo: UNIT MICROPIC4550
- Basado en PIC18F4550
- Color de PCB: Negro
- Orificios de sujeción: 4 con diámetro de 3.5mm
- Voltaje de operación VUSB: 5V DC
- Regulador de voltaje L7805CV
- Voltaje de alimentación externa VIN: Min. 7V a Máx. 18V, Recomendable 9V o 12V DC
- Voltaje de salida: Min. 4.9V, Typ. 5V o Máx. 5.1V DC
- Switch: Puente de corto circuito, permite definir el voltaje de alimentación ya sea desde VSUB o +5V (VIN)
- Oscilador de 20 MHz
- Led de encendido PWR
- Led´s de prueba: Pines RC0 y RC1
- Pulsador RESET
- Pulsador de prueba: Pin RB5
- 2 Salidas de PWM (RC1 y RC2)
- Interfaz de programación: ICSP (Pines: VPP, VDD(5V), GND, DAT/PGD y CLK/PGC)
- Es totalmente compatible con MPLAB
- Interfaz USB:
- Pines USB al PIC: «D+» a «Pin24» y «D-» a «Pin23»
- Software para cargar .HEX mediante USB: HIDBootloader
- Dimensiones: 94mm x 65mm
- Peso: 140g
Nota: El PIC18F4550 que incluye este KIT ya viene precargado con el Bootloader USB para cargar los .HEX desde el puerto USB. Necesitaras el programa HIDBootloader que podrás descargar en el apartado de DOCUMENTACION Y RECURSOS.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL

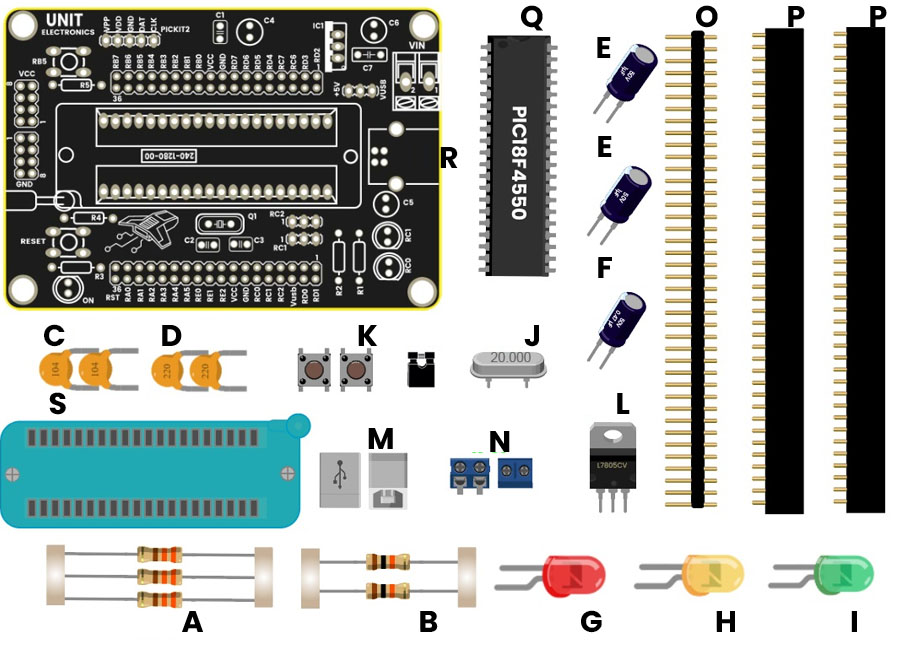

UNIT MICROPIC4550 incluye los siguientes componentes:
Diagrama de identificación UNIT MICROPIC4550:
