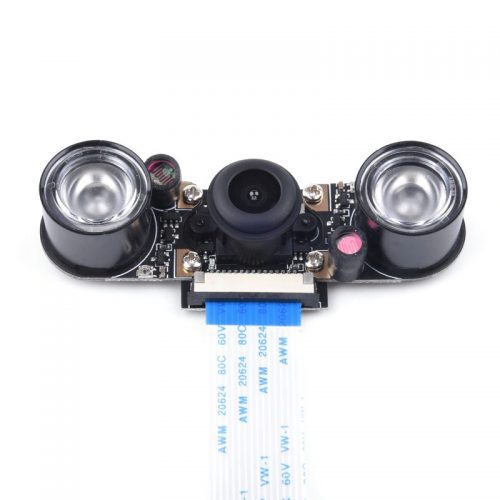

Cámara Visión Nocturna Raspberry Pi con Ojo de Pez OV5647

ESPECIFICACIONES Y CARACTERISTICAS

• Tipo: Cámara de Visión Nocturna
• Lente: Ojo de pez
• Compatible con Raspberry Pi 3B | 3B+ | 4B
• Voltaje de operación: 3.3V
• Cámara: 5 Megapixeles
• Sensor: OV5647
• CCD tamaño: 1/4 pulg.
• Perspectiva: 160° grados
• Resolución: 1080p
• Longitud focal: 2.1mm (Ajustable)
• Admite enfoque, puede ajustarse de acuerdo con la distancia del objeto entrante.
• Incluye:

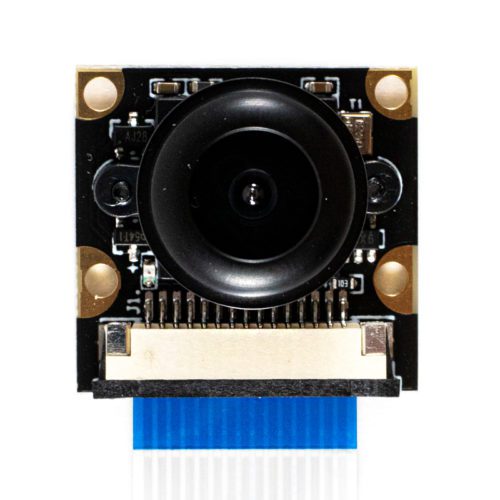

  • Cámara Raspberry Pi OV5647

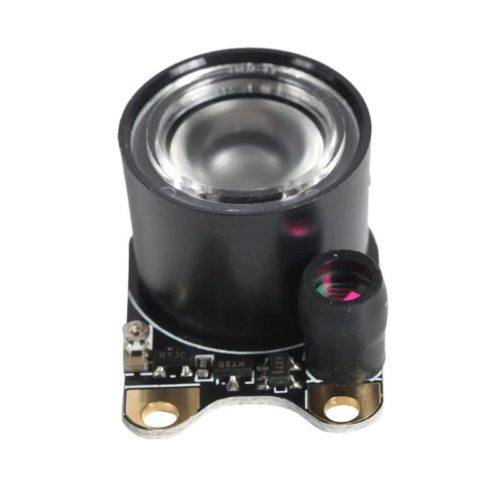

  • 2 Sensores con led infrarrojo y fotocelda
  • 4 Tornillos con tuerca para fijar los sensores a la cámara

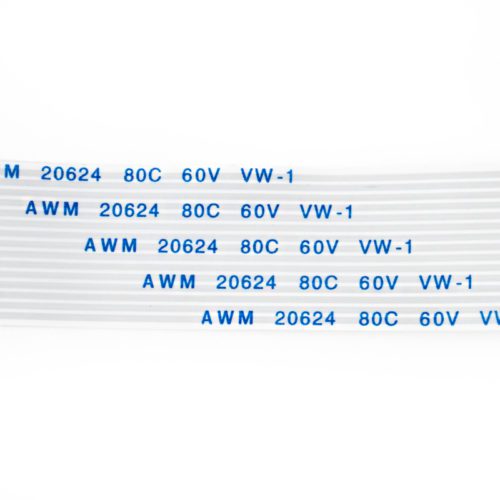

  • Cable FFC de 15 pines y longitud de 15cm
• Potencia de los led infrarrojos: 1W 850nm
• Puede usarse en una posición fija
• Dimensiones Cámara: 25mm x 24mm Aprox.
• Dimensión de los sensores: 23mm x 19mm Aprox.

*Nota: Para tener buen rendimiento se recomienda utilizar disipadores de calor en la parte trasera de los sensores infrarrojos. La cámara es de visión nocturna y los sensores ayudan a tener una mejor luz de relleno para tener una buena visualización en la oscuridad por lo que en una visualización de luz de día la imagen tendrá un toque rojizo tenga instalado los sensores o no lo estén.

TUTORIALES

• Biblioteca Picamera
• Introducción a cámara Raspberry Pi
• Comandos de Raspicam

INFORMACIÓN ADICIONAL

¿Cómo usar la cámara de visión nocturna para Raspberry Pi?

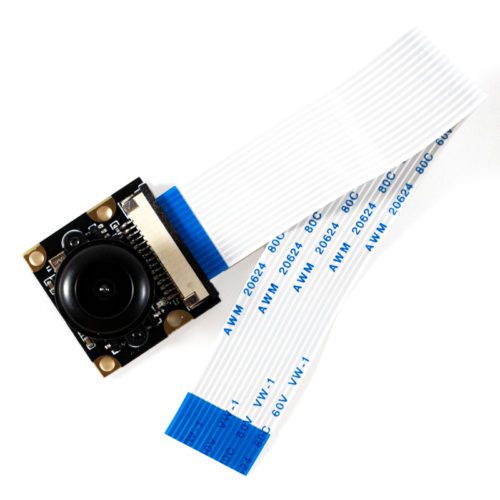

La cámara es fácil de utilizar, primero deberás armar los sensores infrarrojos a la cámara con la ayuda de los tornillos y tuercas después conecta el cable FFC de 15 pines a la cámara y después a la Raspberry Pi, en la siguiente imagen se muestra la conexión:

Realizadas las conexiones asegúrate de tener actualizado el sistema operativo de Raspberry Pi, después sigue los siguientes pasos para habilitar la cámara que se explican en el siguiente enlace:

• Habilitar la cámara en Raspbian

Habilitada la cámara reinicia el sistema de raspberry pi, después ya podrás utilizar la cámara ya sea para tomar fotos o videos, la visión nocturna se activará automáticamente al detectar la oscuridad. Si deseas tomar una foto, puedes ejecutar el comando: Raspistill

Por ejemplo:

• Entrada: raspstill-t 2000 -o 1.jpg
• T: (el tiempo de espera para tomar la foto, 5000 es de cinco segundos). – o 1.jpg (1.jpg es el comando del archivo)

Visualización de la cámara:
