Dimmer 2000W SCR

Name: Dimmer 2000W SCR
SKU: AR3368
Price: 92.00 MXN
Availability: InStock

$92.00

40 disponibles

SKU: AR3368 Categorías: Módulos, PWM & DIMMERs Etiquetas: 2000W, AR3368, BTA24 600B, dimmer, SCR

Descripción
Valoraciones (0)

INFORMACIÓN

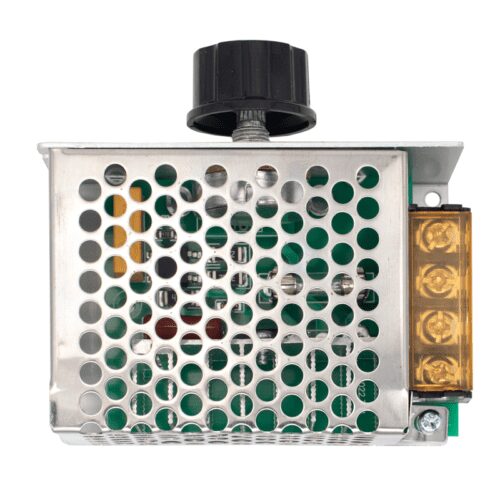

Dimmer 2000W SCR es un regulador de corriente alterna para control del voltaje de salida de potencia de alguna carga eléctrica (ventilador, alumbrado, motor, etc). Este dimmer incluye perilla que ayudará a ajustar el voltaje de salida AC, puede ser alimentado desde 127V AC a máximo 220V, la regulación de voltaje de salida dependerá del voltaje de entrada que se suministre al dimmer, está diseñado para soportar como máximo 10A y potencia de hasta 2000W, la potencia de salida dependerá de cuánto voltaje y corriente demande la carga que se conecte al dimmer, recomendable verificar los datos técnicos del dispositivo a controlar ya que si superas los parámetros que puede soportar el dimmer se dañara.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de entrada (INPUT) AC:
- Típico: 127V AC
- Máximo: 220V AC
Corriente Máx.: 10 A
Potencia Máx.: (Carga resistiva conectada)
- 2000W a 220 V AC
- 1000W a 127 V AC
Voltaje de salida (OUTPUT): Regulable desde 0 ~ 220V AC
- De acuerdo al voltaje de entrada tendrás la regulación de voltaje de salida.
- Para la regulación de voltaje de salida es necesario tener conectada una carga, de lo contrario en la salida tendrás siempre el mismo voltaje de entrada.
Eficiencia aproximada: 90%
Triac: BTA24 600B
Fusible: Europeo 10A 250V AC
Dimensiones: 88 x 58 x 37 mm
Peso: 50 g

Pines:

Output neutro
Output línea
Input línea
Input Neutro

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

La tensión de salida máxima es igual a la tensión de entrada, por ejemplo, si la entrada es de 127 V AC, la tensión de salida máxima es de 127 V AC la potencia de carga resistiva debe ser inferior a 2000W y la potencia debe ser mayoritariamente reducida (la mitad o más) para cargas inductivas o capacitivas, de lo contrario el controlador y la carga se quemarán.
*No intente abrir o modificar el regulador.

¿Cómo funciona el Dimmer 2000W SCR?

Simplemente conecta las terminales de entrada a la fase y neutro (127V a 220V), pásalas a la carga, luego gira la perilla para controlar el voltaje. Con un amplio rango de regulación de voltaje, el voltaje de salida se puede ajustar fácilmente desde mV hasta el voltaje de entrada. Podría ser ampliamente utilizado como controlador de calor en estufas eléctricas, calentadores de agua, regulador de luz en lámparas, controlador de velocidad en motores pequeños, o controlador de temperatura en un soldador eléctrico, etc.
