L7824CV Regulador 24V 1.5A

INFORMACIÓN

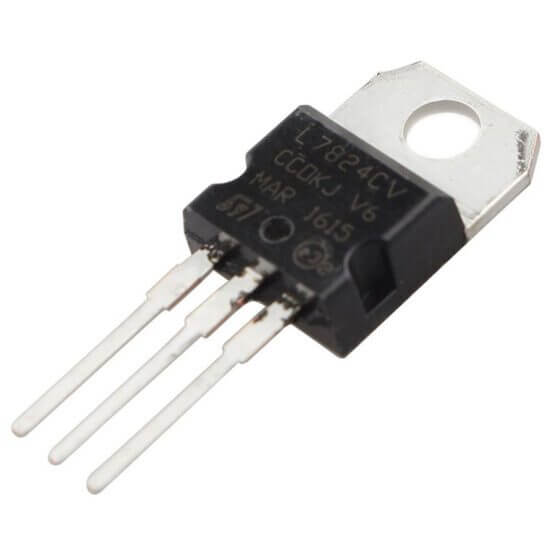

¿Qué es un L7824CV?

Es un regulador de voltaje lineal positivo con voltaje de salida de 24V DC y corriente de salida máxima 1.5A. Tiene un encapsulado de TO-220 de tres pines.

¿Para qué sirve un L7824CV?

Sirve para suministrar voltaje constante de 24V a partir de un voltaje de entrada mayor que puede ser mínimo 27V y máximo 35V. Ideal para utilizarlo en proyectos y prácticas de electrónica. Puedes intégralo en placas de pruebas como protoboards, placas PCBs, fenólicas así como tener el repuesto ideal si se ha dañado tu regulador de voltaje.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Serie: L78
• Matricula: L7824CV
• Encapsulado: TO-220
• Tipo de montaje: THT – A través del orificio
• Voltaje de salida: Min 23V | Typ 24V | Máx. 24.5V
• Número de salidas: 1
• Voltaje de entrada INPUT: Min. 27V | Máx. 35V
• Corriente de salida Máx.: 1.5A
• Número de pines: 3 pines
• Peso: 1 g

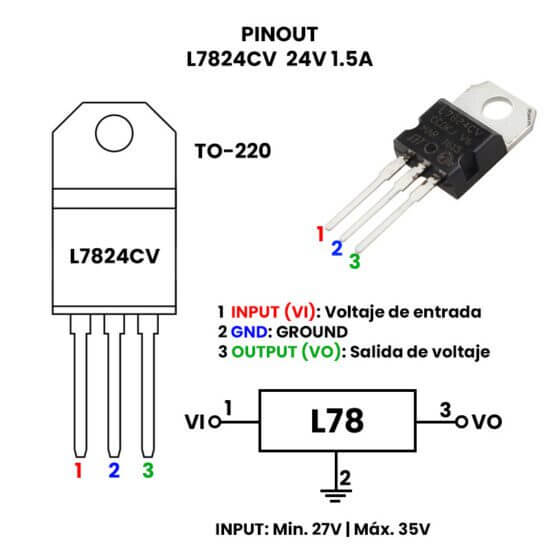

Pines del regulador:

1. VI: Voltaje de entrada INTPUT
2. Tierra GND
3. VO: Voltaje de salida OUTPUT

---

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Dimensiones
• Datasheet

---
