HW-585 Controlador de Velocidad PWM para Ventilador 12V 5A

INFORMACIÓN

El HW-585 es un controlador de velocidad PWM (Modulación por Ancho de Pulso) diseñado para ventiladores de 12V y hasta 5A. Este dispositivo cuenta con dos canales, lo que permite controlar tres ventiladores. Utiliza la técnica de PWM para ajustar la velocidad del ventilador, proporcionando un control preciso y eficiente del flujo de aire, lo cual es crucial en aplicaciones que requieren la regulación de temperatura, como sistemas de enfriamiento en equipos electrónicos y ordenadores.

El principal beneficio del HW-585 es su capacidad para mejorar la eficiencia energética y reducir el ruido. Al ajustar la velocidad de los ventiladores según la demanda real de enfriamiento, se evita el funcionamiento continuo a máxima potencia, lo que no solo ahorra energía, sino que también prolonga la vida útil de los ventiladores. Además, al funcionar a velocidades más bajas cuando es posible, el ruido generado por los ventiladores se reduce considerablemente, mejorando el confort acústico en entornos sensibles al sonido.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: HW-585
• Voltaje de funcionamiento: 12V
• Corriente máxima: 5A
• Numero de ventiladores: 3
• Rango de Salida:
  • Primer canal:  20% – 100% o 40% – 100% con TFL=ON
  • Segundo y Tercer canal: 10% – 100%
• Sonda de temperatura: 50k B3950
• Dimensiones: 50.2 mm x 43.2 mm
• Peso: 15.37g

---

DOCUMENTACIÓN Y RECURSOS

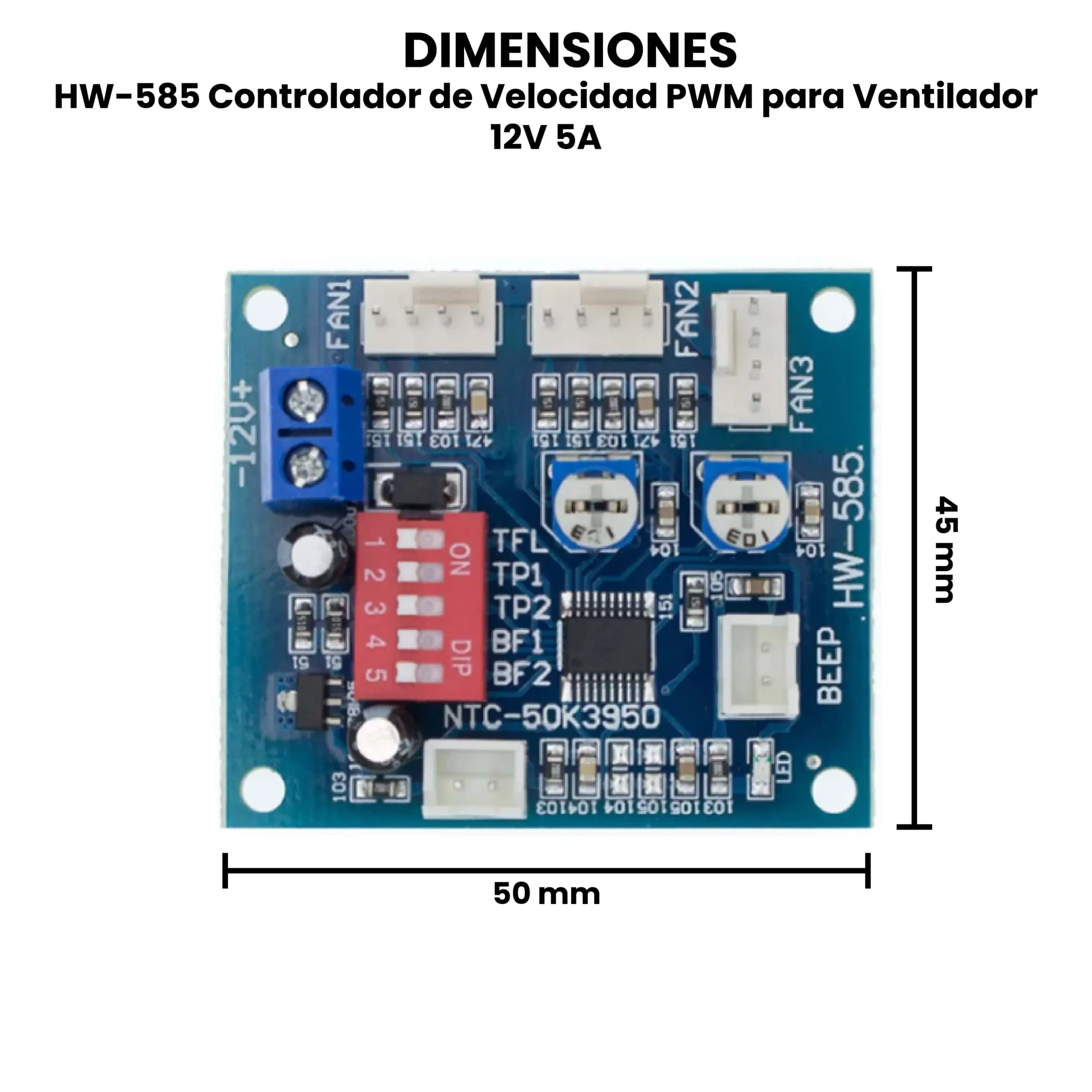

• Dimensiones

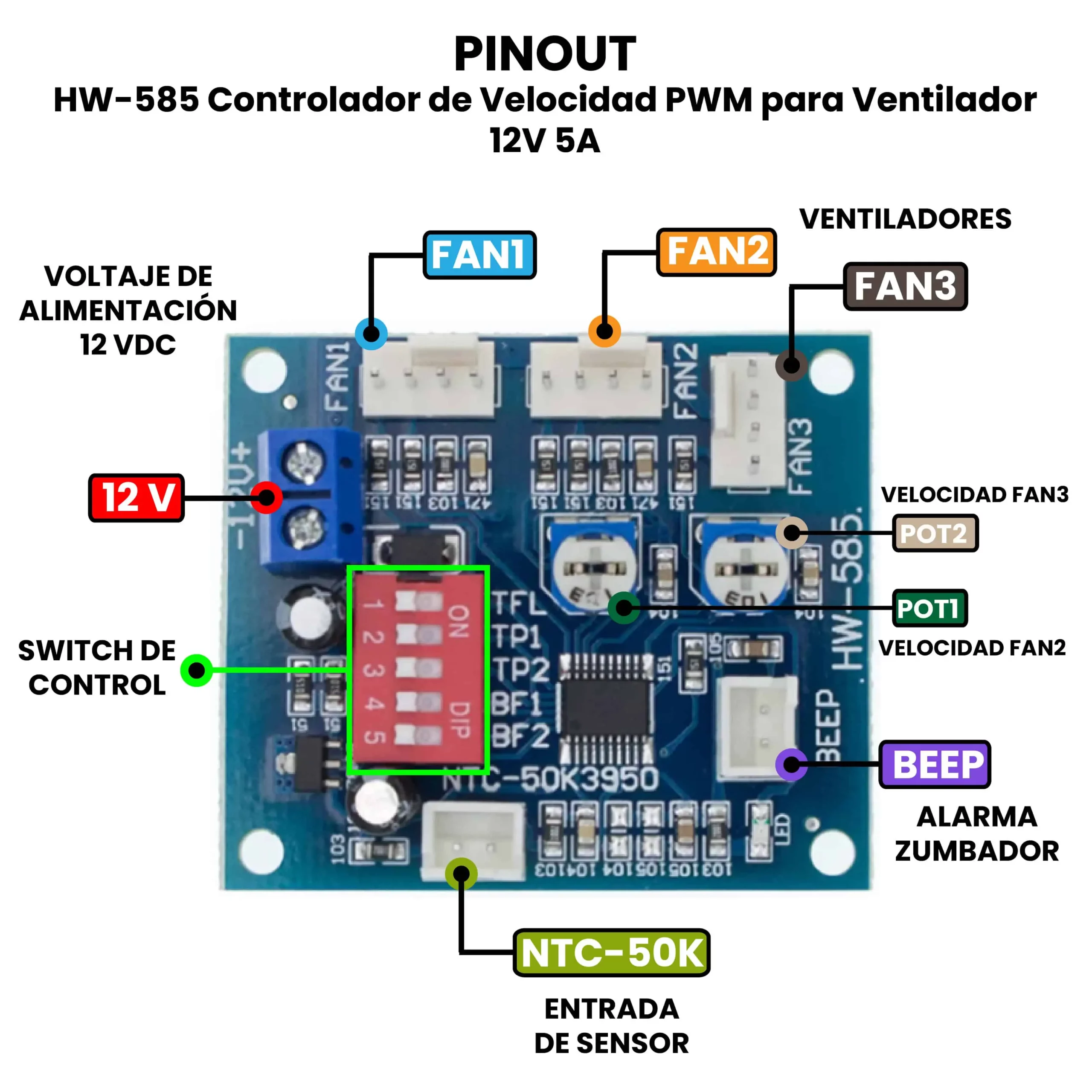

• Pinout

---

INFORMACIÓN ADICIONAL

Configuración

Si el primer selector –TFL– está en ON, entonces el ciclo de trabajo de la señal de control para el conector FAN1 está en el rango 40%-100%; de lo contrario, estará en el rango 20%-100%.

Sin embargo, la velocidad del ventilador de este canal se controla automáticamente mediante la entrada del sensor de temperatura (termistor NTC-50K).

Los selectores BF1 y BF2 sirven para habilitar/deshabilitar la función de alarma  del ventilador. Si está habilitada, la alarma  del ventilador generará una alerta (el LED integrado también parpadeará) cuando la velocidad del ventilador caiga por debajo de 700-800 RPM. A continuación puede ver una tabla de referencia rápida para los selectores TP1 y TP2.



Tabla de switch de control TP1 y TP2

TP1	TP2	Temperatura de aceleración	Temperatura a máxima velocidad
OFF	OFF	35°C	45°C
ON	OFF	40°C	55°C
OFF	ON	50°C	70°C
ON	ON	60°C	90°C



---
