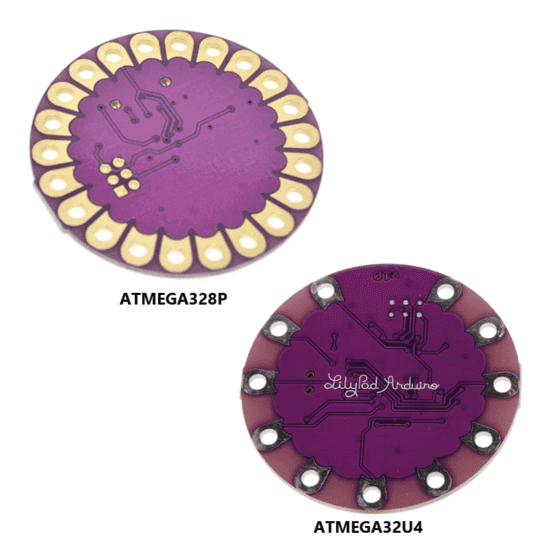

Lilypad ATmega328 / ATmega32U4 USB Compatible con Arduino

INFORMACIÓN

Disponible Lilypad compatible con Arduino, podrás adquirir Lilypad ATmega328 o Lilypad ATmega32U4, estas placas se venden por separado de acuerdo a la necesidad de tu proyecto consulta sus especificaciones y adquiere la que más se ajuste a tus necesidades de desarrollo.

Lilypad compatible con Arduino es una tecnología e-textil portátil desarrollada por Leah Buechley y diseñada en colaboración por Leah y SparkFun. Cada LilyPad fue diseñado de manera creativa para tener grandes almohadillas de conexión que les permiten ser cosidas en la ropa.

---

ESPECIFICACIÓN Y CARACTERÍSTICAS

Lilypad con ATmega32U4

Microcontrolador: ATmega32U4 Voltaje de entrada: 3.3 V a 5 V Corriente DC por pin digital: 40 mA Pines Digitales I/O: 9 ( de los cuales 4 son PWM) Pines Analógicas: 4 pines Memoria Flash: 32 KB;de los cuales 4 KB son usados por el bootloader SRAM: 2.5 KB EEPROM: 1 KB Frecuencia de Trabajo :8 MHz Conector JST: Si Conector Micro USB : Si

Lilypad con ATmega328

Microcontrolador: ATmega328 Voltaje de entrada: 2.7 V a 5 V Corriente DC por pin digital: 40 mA Pines Digitales I/O: 14 ( de los cuales 6 son PWM) Pines Analógicas: 6 pines Memoria Flash: 16 KB;de los cuales 2 KB son usados por el bootloader SRAM: 1 KB EEPROM: 512 bytes Frecuencia de Trabajo :8 MHZ

DOCUMENTACIÓN Y RECURSOS

Esquemáticos

• Lilypad ATmega32U4
• Lilypad ATmega328

Datasheet

• ATmega32U4
• ATmega328

Pinout

• Lilypad ATmega32U4 USB
• Lilypad ATmega328

---

INFORMACIÓN ADICIONAL

¿Cómo se puede programar en la Lilypad  ATmega328?

Una placa Lilypad con ATmega328 tiene el inconveniente de que no tiene puerto USB para cargar el sketch del programa al microcontrolador como haríamos con una placa Arduino Uno. Para ello, se suele utilizar un adaptador  FTDI  para la transferencia de dicho sketch.





De lo contrario se puede utilizar una placa Arduino UNO para este cometido.



---

ENLACES EXTERNOS

• Programando con Lilypad con ATmega328 -Instructables
