LM386 Módulo Amplificador de Audio 200x 5V-12V

INFORMACIÓN

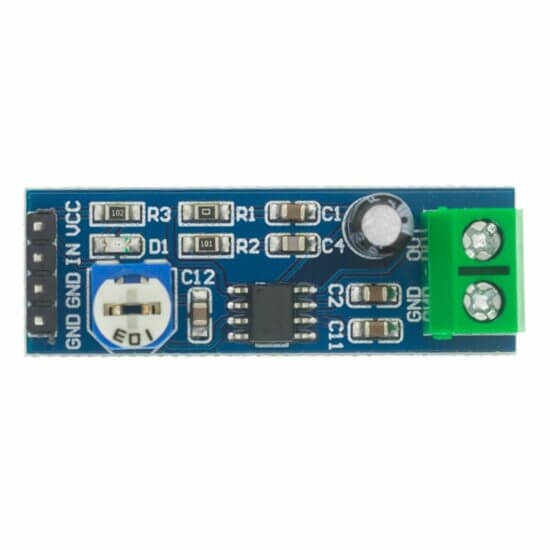

LM386 módulo amplificador de audio monofásico con ganancia de 200 veces, es utilizado para amplificar señales de audio de baja potencia, también puede funcionar como pre-amplificador o etapa de salida de audio de pequeña potencia, ideal para aplicaciones de amplificadores de radio FM/AM, reproductores de audio, intercomunicadores o sistemas de sonido. Este módulo se caracteriza por tener buen rendimiento y alta conductividad así como su fácil implementación, puedes ajustar el volumen de amplificación mediante el potenciómetro que incorpora, también cuenta con led de PWR y bornera para facilitar la conexión con bocinas.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Módulo: LM386 Amplificador de Audio
• Tipo de amplificador:  Monofásico
• Núm.: Canales: 1
• Color del PCB: Azul
• Voltaje de alimentación (VCC): 5 a 12V DC
• Ganancia: 200x
• Chip integrado: LM386
• Impedancia de carga: 8 Ω
• Ajuste de volumen de amplificación mediante potenciómetro
• Indicador de potencia integrado
• Bornera de conexión para altavoz
• Dimensiones: 41mm x 14mm
• Peso: 5g

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

---

INFORMACIÓN ADICIONAL

¿Qué es un amplificador de audio?

Un amplificador de audio es un dispositivo electrónico que aumenta la potencia de una señal de audio. La señal de audio se recibe a través de una entrada y el amplificador aumenta su nivel de potencia antes de enviarla a un dispositivo de salida, como altavoces o auriculares. Esto permite que la señal de audio sea más audible o tenga un volumen mayor. Los amplificadores de audio se utilizan en una variedad de aplicaciones, como sistemas de sonido para el hogar, equipos de música, dispositivos portátiles y sistemas de sonido profesionales. Pueden ser de diferentes tipos, clase A, AB, D, T y etc.

 ¿Para qué sirve un amplificador de audio monofásico?

Un amplificador de audio monofásico es un tipo de amplificador que solo amplifica una señal de audio en un canal, es decir, es solo para audio monofónico. Estos amplificadores se utilizan en aplicaciones en las que solo se requiere amplificar una señal de audio en un solo canal, como en sistemas de sonido de un solo altavoz, dispositivos de grabación de un solo canal y sistemas de sonido para automóviles. Un amplificador monofásico también puede ser utilizado como un amplificador de potencia para un solo altavoz en un sistema de sonido estéreo. Los amplificadores monofásicos son más eficientes y fáciles de diseñar y construir que los amplificadores estereofónicos.

¿Cómo utilizar LM386 módulo amplificador de audio?

Para utilizar el módulo amplificador de audio LM386, primero debes conectar la alimentación y a los altavoces considerando sus especificaciones técnicas. Generalmente, se conecta una fuente de alimentación de 5 a 12V DC a los pines de alimentación del LM386, y después conectar los altavoces a los terminales de salida.

Una vez que el módulo está conectado correctamente, se puede conectar una señal de audio a la entrada del LM386. El módulo incorpora un potenciómetro para ajustar el nivel de amplificación de la señal de audio. Es importante no exceder la potencia máxima recomendada para evitar dañar el dispositivo.

Una vez que se han realizado los ajustes necesarios, se puede encender la alimentación y escuchar la señal de audio amplificada a través de los altavoces conectados.
