DY-HV8F / DY-HV20T Reproductores de Audio MP3 20W

Name: DY-HV8F / DY-HV20T Reproductores de Audio MP3 20W
SKU: 225281
Availability: InStock

$ 210.00

Módulo:

Limpiar

Añadir a la lista de deseos

SKU: N/D Categorías: AUDIO, MÓDULOS Etiquetas: 20W, Alerta, Domotica, DY-HV20T, DY-HV8F, mono, mp3, Notificaciones, Productos para Halloween, Reproductor, seguridad, Voz

INFORMACIÓN

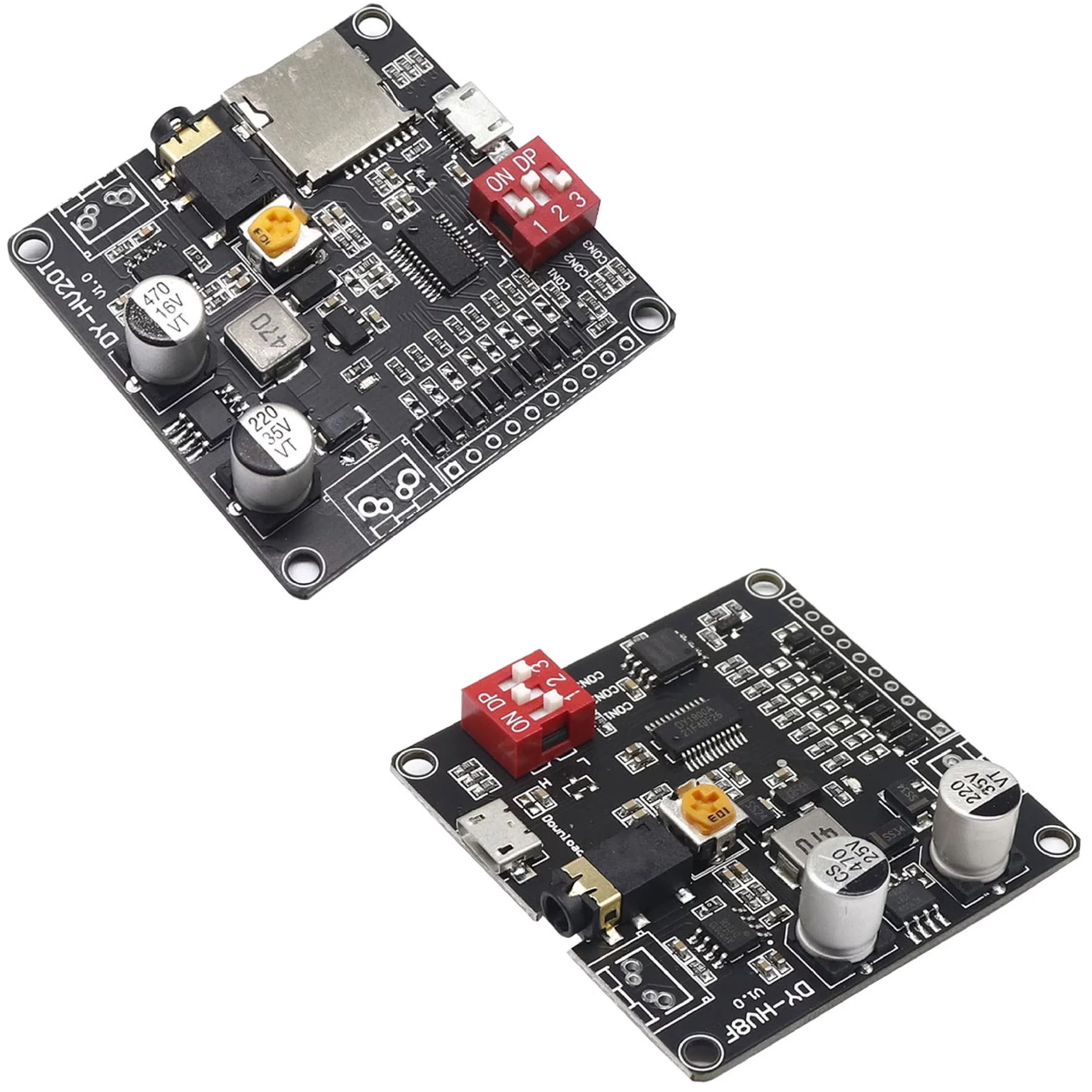

Los módulos de reproducción de audio DY-HV8F y DY-HV20T se venden por separado, admiten formato MP3 y decodificación WAV. El módulo DY-HV8F tiene un almacenamiento flash de 8M bytes, incorpora un conector MicroUSB para cargar archivos de música directamente. El módulo reproductor DY-HV20T incorpora un conector de memoria SD que permite tener un almacenamiento de hasta 32G bytes, también incorpora un conector MicroUSB que facilitara la carga de archivos a la memoria SD. Estos reproductores de audio integran disparador de segmento IO, control de puerto serial UART, control de puerto serial de bus único ONE_line, MP3 estándar y otros 7 modos de trabajo, configuración de interruptor DIP. Además tienen un circuito amplificador de potencia clase D de 20W, con salidas de altavoces de 4Ω 20W y 8Ω 10W.

Los módulos de sonido DY-HV8F y DY-HV20T son ideales para reproducir mensajes de alerta y notificaciones en sistemas de seguridad, atraer la atención en kioscos y displays publicitarios, proporcionar sonidos y voces en robots y juguetes, y ofrecer retroalimentación auditiva en dispositivos de domótica y electrodomésticos inteligentes.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo:DY-HV8F

Modelo: DY-HV20T

Decodificación: MP3 y WAV
Salida DAC: 24 bits
Gama dinámica: 90dB
SNR: 85dB
Voltaje de funcionamiento: 6V ~ 35V DC
Frecuencia de muestreo (KHz): 8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48
Salida de altavoz: 4 Ω 20W Máx. o 8 Ω 10W Máx.
Conector Jack 3.5mm para salida de audio
Conector MicroUSB: Para cargar archivos directamente a la memoria flash ¡No es puerto de alimentación!
Almacenamiento flash: 8 Mbytes
Tasa de baudios: 9600bps
UART: Control reproducción, Pausa, Selección de música, VOL/-, etc.
Activador de E/S: Puede reproducir 255 piezas de música con el disparador IO.
Protección ESD: Diseñado para 8 IOs
Modos de trabajo: 7 usando el interruptor DIP
Dimensiones: 50mm x 50mm
Peso:13.4g

Decodificación: MP3 y WAV
Salida DAC: 24 bits
Gama dinámica: 90dB
SNR: 85dB
Voltaje de funcionamiento: 6V ~ 35V DC
Frecuencia de muestreo (KHz): 8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48
Salida de altavoz: 4 Ω 20W Máx. o 8 Ω 10W Máx.
Conector Jack 3.5mm para salida de audio
Conector MicroUSB: Para cargar archivos directamente a la memoria SD ¡No es puerto de alimentación!
Tarjeta SD: Tarjeta Micro SD Máx 32G bytes
Admite el sistema de archivos FAT16 / FAT32
Tasa de baudios: 9600bps
UART: Control reproducción, Pausa, Selección de música, VOL/-, etc.
Activador de E/S: Puede reproducir 255 piezas de música con el disparador IO.
Protección ESD: Diseñado para 8 IOs
Modos de trabajo: 7 usando el interruptor DIP
Dimensiones: 50mm x 50mm
Peso:13.5g

DOCUMENTACIÓN Y RECURSOS

Dimensiones
- DY-HV8F
- DY-HV20T
Pinout
- DY-HV8F
- DY-HV20T
Librería para Arduino IDE – Dyplayer
Modos de trabajo
- Configuración del interruptor DIP
- Modos 0 y 1
- Modo UART
- Comandos UART
- Control ONE_line

INFORMACIÓN ADICIONAL

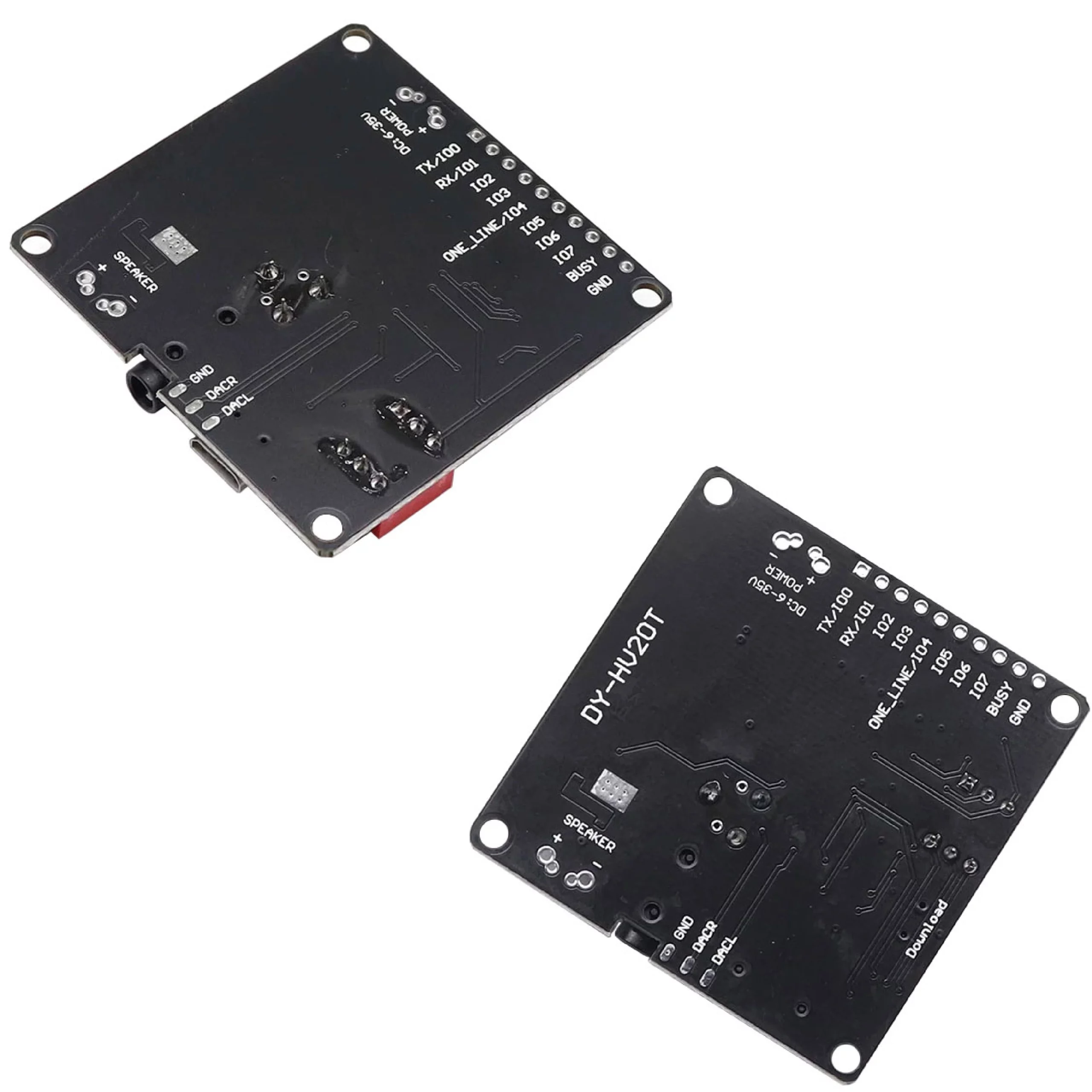

Definición de los pines:

Pines	Descripción
TXD/IO0	IO0 en modo de disparo IO; TX en modo de control UART, conectar a RX de MCU
RXD/IO1	IO1 en modo de disparo IO; RX en modo de control UART, conectar al TX de MCU
IO2	IO2 en modo de disparo IO
IO3	IO3 en modo de disparo IO
One_line/IO4	Pin de entrada del modo de disparo IO IO4; Pin de recepción de datos del modo de control del puerto serie de una línea One_Line
IO5	IO5 en modo de disparo IO
IO6	IO6 en modo de disparo IO
IO7	IO7 en modo de disparo IO
Busy	Salida de nivel bajo (0 V) al reproducir una pista, salida de nivel alto (3,3 V) al final de la reproducción
GND	GND
