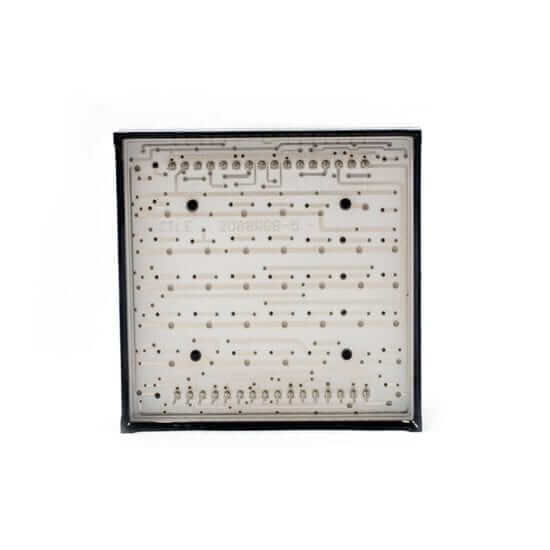

Matriz RGB 5mm 8X8 Ánodo Común 2088RGB-5

INFORMACIÓN

¿Qué es Matriz RGB Ánodo Común?

La Matriz RGB es un display de 64 led RGB, cada led tiene un diámetro de 5 mm de tipo ánodo común. Encuéntralos también en versión (no RGB) : MAX7219 y 1088AS Cátodo Común

¿Para qué sirve la Matriz RGB Ánodo Común?

La Matriz RGB es útil para mostrar mensajes, figuras e imágenes en un espacio de 64 led (8×8) con variación de colores entre rojo, verde y azul.

---

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Voltaje de Alimentación: 1.8V a 3.3V
• Dimensiones: 60mm x 60mm x 7mm
• Peso: 26g
• Diámetro del pixel: 5mm
• Tipo: Ánodo común
• Rojo R:
  • 2.3V,  20mA  y 625nm
• Verde G:
  • 3.4V ,20mA y 523.75nm
• Azul B:
  • 3.4V, 20mA y 470nm

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet Matriz RGB

---

INFORMACIÓN ADICIONAL

¿Cómo funciona?

La Matriz RGB se controla de manera digital por medio de los puertos PWM. Puedes conectar varias matrices a tu sistema de desarrollo tipo Arduino o al microcontrolador AVR, PIC, TI, etc. Si los pines no te alcanzan recuerda que con registros de corrimiento siempre puedes tener más puertos de entrada y salida en tu microcontrolador.

Recomendaciones de Uso

• No active y desactive la alimentación cuando los paneles estén conectados porque los picos de tensión podrían dañar los LEDs.
• Esta matriz puede llegar a consumir de 1 a 2A dependiente la cantidad de pixeles encendidos. Se recomienda una buena fuente de alimentación!
• No utilice el Arduino(5V) para alimentar mas de un panel a máxima potencia de iluminación, ya que estos paneles utilizan demasiada corriente para el regulador de la Arduino. Podría dañarla placa Arduino al hacer esto.
• Se generará mucho calor si se utilizan muchos paneles a intensidad luminosa máx. Si fuera el caso, utilice un ventilador, disipador de calor, etc.) para aumentar la duración de vida de los paneles.
