Matriz LED 8×8 3mm 1088AS

INFORMACIÓN

¿Qué es Matriz LED 8×8?

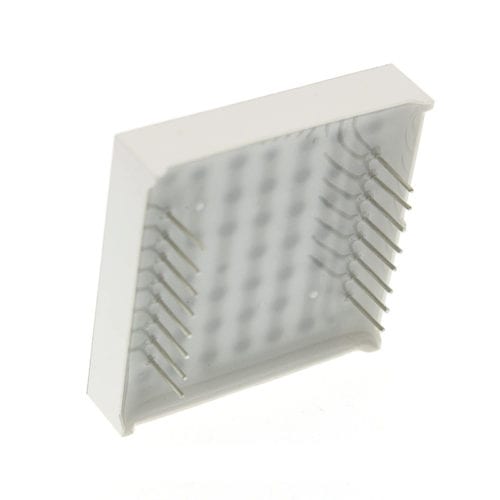

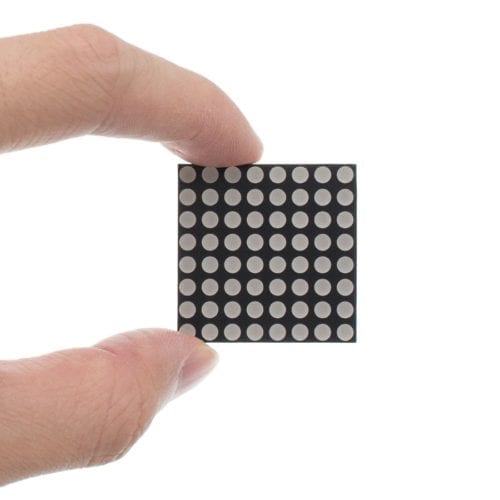

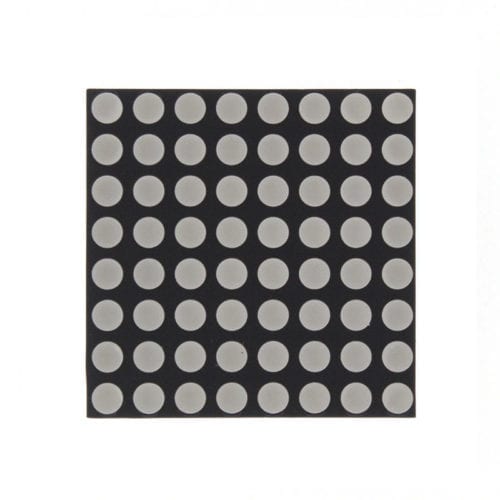

Matriz LED 8×8 1088AS es un dispositivo que consta de 64 luces led´s agrupados por 8 columnas de 8 led´s cada una, cada led tiene  un diámetro de 3mm con dimensiones de 32mm por 32mm. La matriz se divide en columnas y filas, la letra F corresponde para las filas y la letra C para las columnas, tiene 16 pines de los cuales 8 son para las filas y 8 para las columnas. Quieres aprender más acerca de este producto te invito a visitar nuestros tutoriales en nuestro Blog.

¿Para qué sirve Matriz LED 8×8?

Esta matriz es  muy útil para proyectos electrónicos, cómo lo pueden ser letreros, señalizaciones, indicadores de números y letras. Por su forma de conexión permite controlar cada led de forma individual. Puedes programar esta matriz con la ayuda de las placas de desarrollo Arduino y con un protoboard conectar cada uno de los led de manera independiente para tener control de cada uno, o igual puedes utilizar el circuito integrado MAX7219 para facilitar las conexiones y la programación.

---

ESPECIFICACIONES Y CARACTERISTICAS

• Modelo: Matriz LED 8X8 1088AS
• Color: Rojo
• Tipo: Cátodo común
• Voltaje de alimentación: 5V
• Diámetro de cada LED: 3mm
• Tamaño del módulo: 32mm x 32mm x 7mm
• Alta Calidad
• Fácil de Instalar y de usar
• Rendimiento estable y fiable

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Esquemático
• Pinout
• Conexión a Arduino Uno

TUTORIAL

• ¿Cómo conectar y programar la Matriz 8×8?
