Name: Shield para Carga de Baterías 18650
SKU: 69987
Availability: InStock

INFORMACIÓN

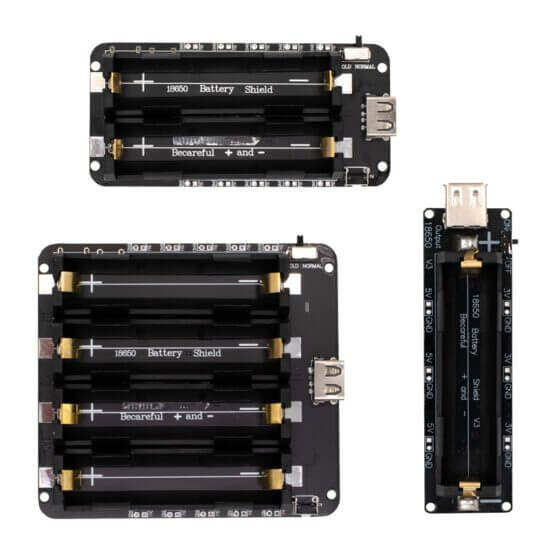

Shield para carga de baterías 18650, disponible en modelo V3, V8, V9.

El modelo V3 solo es para cargar una batería y tiene 3 salidas de voltaje de 3.3V y 3 salidas de 5V.
El V8 es para cargar dos baterías en paralelo, tiene 5 salidas de voltaje de 3.3V así como otras 5 de 5V DC.
El modelo V9 es para cargar 4 baterías en paralelo y al igual que el modelo V8 tiene 5 salidas de voltaje de 3.3 V así como otras 5 de 5 VDC.

Todos los modelos incluyen un puerto USB de tipo A hembra que es un conector de salida de voltaje de 5V DC y un conector micro USB tipo hembra como conector de entrada para alimentar las baterías, los modelos V8 y V9 también incluyen un puerto USB de tipo C como entrada.

Estos módulos se venden por separado así que asegúrate de seleccionar el modelo correcto de acuerdo a tus requerimientos. Estos módulos son ideales para tener una fuente de alimentación portátil para diferentes proyectos electrónicos. Ya sea proyectos con ESP32, Arduino, Raspberry Pi, entre otros que trabajen con 5V o 3.3V DC. También son ideales para hacer tu propia power bank.

*Nota: Tener cuidado al ingresar las baterías 18650 al los Shields ya que si conectas las baterías invertidas se dañará el circuito de carga, verifica la polaridad de la batería con un multímetro y después insértala como indica la polaridad del Shield. Ningún shield incluye baterías, si las requieres, las puedes encontrar Aquí.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Cargador para 1 batería

Shield 18650 V3

Modelo: 18650 Shield V3
Color de PCB: Negro
Ranuras para baterías: 1 batería 18650
Voltaje de entrada: Puerto Micro USB 5V
Voltaje de salida:
- USB tipo A: 5V
- 3 pines: 3.3V
- 3 pines: 5V
Corriente de carga Micro USB: 600mA – 800mA
Corriente de salida (Dependiendo de la corriente de la batería):
- Máximo pines 5V: 1.5A
- Máximo pines 3V: 1A
- Recomendado USB tipo A: 250mA
Indicadores LED:
- L1: Verde o azul, significa carga completa
- L2: Rojo, significa cargando
Protección de la batería:
- Sobrecarga
- Descarga excesiva
Incorpora interruptor para control de salida del puerto USB tipo A
Dimensiones: 106 mm x 30 mm x 20.5 mm (LxWxH)
Peso: 5g

Cargador para 2 baterías en paralelo

Shield 18650 V8

Modelo: 18650 Shield V8
Color de PCB: Negro
Ranuras para baterías: 2 baterías 18650 en paralelo
Voltaje de entrada:
- MicroUSB: 5V
- USB tipo C: 5V
Voltaje de salida:
- USB tipo A: 5V
- 5 pines: 3.3V
- 5 pines: 5V
Corriente de salida (Dependiendo de la corriente de la batería):
- Recomendado USB tipo A: 250mA
- Máximo pines 5V: 4A (Puede haber caída de voltaje)
- Recomendado pines 5V: 1.5A
- Máximo pines 3V: 1A
Corriente de carga Micro USB: 600mA – 800mA
Incorpora interruptor y botón para control de la salida USB y pines
Indicadores LED (Porcentaje de la carga total):
- D5: 25%, D6: 50%,D7: 75% y D8: 100%
Eficiencia de conversión: Hasta 95%
Dimensiones: 101 mm x 49 mm x 22.1 mm (LxWxH)
Peso: 40g

Cargador para 4 baterías en paralelo

Shield 18650 V9

Modelo: 18650 Shield V9
Color de PCB: Negro
Ranuras para baterías: 4 baterías 18650 en paralelo
Voltaje de entrada:
- Puerto Micro USB: 5V
- USB tipo C: 5V
Voltaje de salida:
- USB tipo A: 5V
- 5 pines: 3.3V
- 5 pines: 5V
Corriente de carga Micro USB: 600mA – 800mA
Corriente de salida (Dependiendo de la corriente de la batería):
- Recomendado USB tipo A: 250mA
- Máximo pines 5V: 4A (Puede haber caída de voltaje)
- Recomendado pines 5V: 1.5A
  Máximo pines 3V: 1A
Incorpora interruptor y botón para control de la salida USB y pines
Indicadores LED (Porcentaje de la carga total):
- D5: 25%, D6: 50%, D7: 75% y D8: 100%
Eficiencia de conversión de hasta 95%
Dimensiones: 100.8 mm x 93.1 mm x 22.1 mm(LxWxH)
Peso: 74g

Notas:

La serigrafía de la PCB puede indicar otros valores de voltaje
El calentamiento en el MOSFET de canal N Dual es normal, para evitar el calentamiento te recomendamos usar un disipador

DOCUMENTACIÓN Y RECURSOS

Manual de usuario Shield V8

Pinout

Dimensiones

INFORMACIÓN ADICIONAL

Funcionamiento de los 18650 Shield

Los módulos 18650 Shield V3, V8 y V9 también conocidos como porta batería de tipo cilíndrica 18650 permite la alimentación de circuitos y correcta carga de baterías 18650, el voltaje de entrada debe de ser de 5V a una corriente de entre 600 a 800 mA.

Cuenta con un porta pilas para insertar de forma rápida y sencilla las baterías; cada uno tiene pines de salidas de voltaje de 3.3V y 5V respectivamente en donde podrás soldar tu mismo Headers de tipo macho para facilitar las conexiones y alimentar otros dispositivos.

También incorporan un conector USB de tipo A Hembra para conectar cables USB de tipo «USB A Macho a MicroUSB Macho» u otros cables USB, esto facilitara tener voltaje de salida y alimentar tarjetas de desarrollo como placas ESP32, ya sea su versión de 30 pines o la de 38 pines, de igual forma podrás alimentar otras placas que tengan puertos USB.

Puede ser que si conectas tu batería y los shields no te entregan voltaje es porque entraron en modo de bloqueo, primero verifica que la batería esté conectada correctamente, que no tengas un cortocircuito o que el shield no esté quemado, si todo esta bien es posible que el shield haya entrado en este modo, solo debes poner a cargar la batería por un par de segundos y de nuevo el dispositivo volverá a operar con normalidad.

Funcionamiento del Shield 18650 V3

Sistema: Incorpora un circuito de carga (4056E) con protección de batería (DW01V y 8205A), un convertidor Boost DC-DC, (FP6238) y reguladores de voltaje para alimentar placas electrónicas ya sea mediante los pines de voltaje de salida a 3.3V, 5V y mediante el conector USB.
Funcionamiento: es muy simple, para cargar la batería debes conectarla CON LA POLARIDAD CORRECTA ya que si no lo haces, puedes dañar el shield, conecta un cable micro USB al conector del shield y a una fuente de alimentación de 5V, si no hay batería conectada y el cable esta conectado, los dos Leds indicadores se mantendrán encendidos, si la batería está conectada y está descargada, el Led L2 encenderá hasta que se complete la carga de la batería y encienda L1.
Alimentación a circuitos externos: Conecta el circuito a las salidas de voltaje, si requieres usar el puerto USB de salida, tienes que activar el switch del shield y ponerlo en «ON» para que el modulo active esa salida. Puede ser que si la corriente de la carga es muy alta, el shield entre en modo de protección y tire el voltaje.

COMPONENTE	DESCRIPCIÓN
U9 = DW01V	Chip de protección de batería de iones de litio 1S
F1 = 8205A	MOSFET de canal N Dual
U2 = 4056E	Chip cargador de batería
U7 = FP6238	Chip convertidor boost dc-dc de modo actual 4.5A
U4, U5, U6 = 662K	Chip regulador de voltaje positivo (3,3 V)
L1 = LED verde o azul	Indicador de que la batería está cargada
L2 = LED rojo	Indicador de que la batería se está cargando
S1, S2, S4 = diodos Schottky	S1 = SS14 y S2, S4 = SS24

Funcionamiento del Shield 18650 V8

Sistema: circuito de carga (TP5602B) con protección de batería (8205A) y un regulador de voltaje (AMS 1117) para alimentar placas electrónicas ya sea mediante los pines de voltaje de salida a 3.3V, 5V y mediante el conector USB.
Funcionamiento: Para cargar la batería debes conectarla CON LA POLARIDAD CORRECTA ya que si no, puedes dañar el shield. En este modulo, si lo alimentas sin baterías conectadas al módulo, los Leds D5 y D6 permanecerán encendidos y D7 y D8 estarán parpadeando. Al conectar baterías los Leds indicarán el porcentaje de carga, por ejemplo: Si tiene menos del 25% de su carga total, el Led D5 estará parpadeando hasta que se complete ese 25%, una vez pasando del 25% el Led D5 permanecerá encendido y el siguiente Led D6 (50%) comenzara a parpadear, de la misma manera ocurrirá con los siguientes Leds hasta que se complete el 100% de la carga, cuando se complete, todos los Leds quedarán encendidos. Si se conectan las dos baterías, el porcentaje de carga que indicarán los Leds será un promedio de la carga de las 2 baterías.
Alimentación a circuitos externos: Para alimentar circuitos, solo basta con conectar tu circuito a las salidas de voltaje, el shield tiene 2 modos de operación que se activan con el switch que tiene:

Normal: El shield encenderá y después de aproximadamente 5 segundos se apagará.
Hold: El shield permanecerá encendido.

Una vez seleccionado el modo de funcionamiento solo hay que oprimir el push button para encender el shield. Cabe recalcar que en esta versión del shield si no hay alguna carga (circuito) conectada al módulo, el modulo encenderá y se apagará después de unos cuantos segundos sin importar el modo en el que esté. Este modelo tiene un pad para que pueda soldar un conector JST de dos pines para poder cargar externamente una batería LiPo.

COMPONENTE	DESCRIPCIÓN
U1 = AMS1117	Regulador de Voltaje
U2 = TP5602B	Circuito integrado para carga de baterías
U3 = 8205A	MOSFET de canal N Dual
Q1, Q2 = A1SHB	MOSFET de potencia canal P

Funcionamiento del Shield 18650 V9

Sistema: Incorpora un circuito de carga (TP5602B) con protección de batería (8205A) y un regulador de voltaje (AMS 1117) para alimentar placas electrónicas ya sea mediante los pines de voltaje de salida a 3.3V, 5V y mediante el conector USB.
Funcionamiento: Para cargar la batería debes conectarla CON LA POLARIDAD CORRECTA ya que si no, puedes dañar el shield. En este modulo, si lo alimentas sin baterías conectadas al módulo, los Leds D5 y D6 permanecerán encendidos y D7 y D8 estarán parpadeando. Al conectar baterías los Leds indicarán el porcentaje de carga, por ejemplo: Si tiene menos del 25% de su carga total, el Led D5 estará parpadeando hasta que se complete ese 25%, una vez pasando del 25% el Led D5 permanecerá encendido y el siguiente Led D6 (50%) comenzara a parpadear, de la misma manera ocurrirá con los siguientes Leds hasta que se complete el 100% de la carga, cuando se complete, todos los Leds quedarán encendidos. Si se conecta más de una batería, el porcentaje de carga que indicarán los Leds será el promedio de la carga de todas las baterías.
Alimentación a circuitos externos: Para alimentar circuitos, solo basta con conectar tu circuito a las salidas de voltaje, el shield tiene 2 modos de operación que se activan con el switch que tiene:

Normal: El shield encenderá y después de aproximadamente 5 segundos se apagará.
Hold: El shield permanecerá encendido.

Una vez seleccionado el modo de funcionamiento solo hay que oprimir el push button para encender el shield. Al contrario que la versión V8, este shield no necesita tener una carga conectada para que permanezca encendido. Esta versión también cuenta con un pad para que pueda soldar un conector JST de dos pines para poder cargar externamente una batería LiPo.

COMPONENTE	DESCRIPCIÓN
U1 = AMS1117	Regulador de Voltaje
U2 = TP5602B	Circuito integrado para carga de baterías
U3 = 8205A	MOSFET de canal N Dual
Q1, Q2 = A1SHB	MOSFET de potencia canal P
