TP4056 con Proteccion Dual MicroUSB / Tipo C Cargador de Baterias Li-Ion Li-Po

TP4056 con Proteccion Dual MicroUSB / Tipo C Cargador de Baterias Li-Ion Li-Po

Name: TP4056 con Proteccion Dual MicroUSB / Tipo C Cargador de Baterias Li-Ion Li-Po
SKU: 223639
Availability: InStock

Rango de precios: desde $ 9.00 hasta $ 10.00

Tipo:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: BATERÍAS, CARGADORES, ENERGÍA, ENERGÍA, GENERAL, LI-ION, LI-PO, MÓDULOS Etiquetas: 1A, bateria, cargador, cargador de bateria, cargador de baterias litio, Cargadores básicos, Li-Ion y Li-Po, LIPO, Módulos de Carga 18650, Productos para Halloween, TP4056

Comprados juntos frecuentemente

TP4056 Cargador de Baterías Micro-USB 5V 1A Protección Dual

Mini Cargador de Baterías USB Tipo-C 5V 2A

Precio de todos:

Este producto: TP4056 con Proteccion Dual MicroUSB / Tipo C Cargador de Baterias Li-Ion Li-Po Tipo:: MicroUSB - $ 10.00
Mini Cargador USB Tipo-C 5V 2A - $ 30.00
Porta Pila para Baterías 18650 #Pilas:: 1 Pilas - $ 12.00
Bateria LiPo 3.7V 650mAh 802040 - $ 78.00

INFORMACIÓN

El TP4056 con protección dual MicroUSB / Tipo C es un módulo cargador diseñado para baterías recargables de litio (Li-Ion y Li-Po) que permite una carga segura y eficiente. Funciona regulando la corriente y el voltaje suministrado a la batería mediante un circuito integrado TP4056, el cual sigue un proceso de carga en etapas para evitar sobrecargas. Además, incorpora un sistema de protección dual que ayuda a prevenir sobrecarga, sobredescarga y cortocircuitos.

El TP4056 con protección dual MicroUSB / Tipo C tiene una amplia variedad de usos en proyectos donde se requiere cargar y proteger baterías de litio de forma segura. Es muy utilizado en dispositivos portátiles como power banks, lámparas recargables, bocinas Bluetooth y gadgets electrónicos. También es ideal para proyectos de electrónica y prototipos con microcontroladores como Arduino o ESP32, donde se necesita una fuente de energía recargable.

ESPECIFICACIONES Y CARACTERÍSTICAS

Cargador de Baterías Micro-USB

Modelo: TP4056 Micro-USB (HW-107)
Voltaje de entrada (MicroUSB): 5 VDC
Voltaje de entrada Máx. en terminales VIN (+ y -): 8 V
Corriente de carga: 1 A
Voltaje de carga: 4.2 VDC
Precisión de carga: 1.5 %
Corriente de protección contra sobre corriente: 3 A
Voltaje de umbral de carga lenta: 2.9 V
Voltaje de Histéresis de carga lenta: 80 mV
Led indicador: Rojo (Cargando) y Azul (Carga completa)
Temperatura de funcionamiento: -40 ℃ a +85 ℃
Polaridad inversa: NO
Dimensiones: 27.7 mm x 17 mm
Peso: 2 g

Cargador de Baterías Tipo C

Modelo: TP4056 Tipo C (HW-373 V1.1)
Voltaje de entrada (Tipo C): 5 VDC
Voltaje de entrada Máx. en terminales VIN (+ y -): 8 V
Corriente de carga ajustable: 1 A
Voltaje de carga: 4.2 VDC
Precisión de carga: 1.5 %
Corriente de protección contra sobre corriente: 3 A
Voltaje de umbral de carga lenta: 2.9 V
Voltaje de Histéresis de carga lenta: 80 mV
Led indicador: Rojo (Cargando) y Azul (Carga completa)
Temperatura de funcionamiento: -40 ℃ a +85 ℃
Polaridad inversa: NO

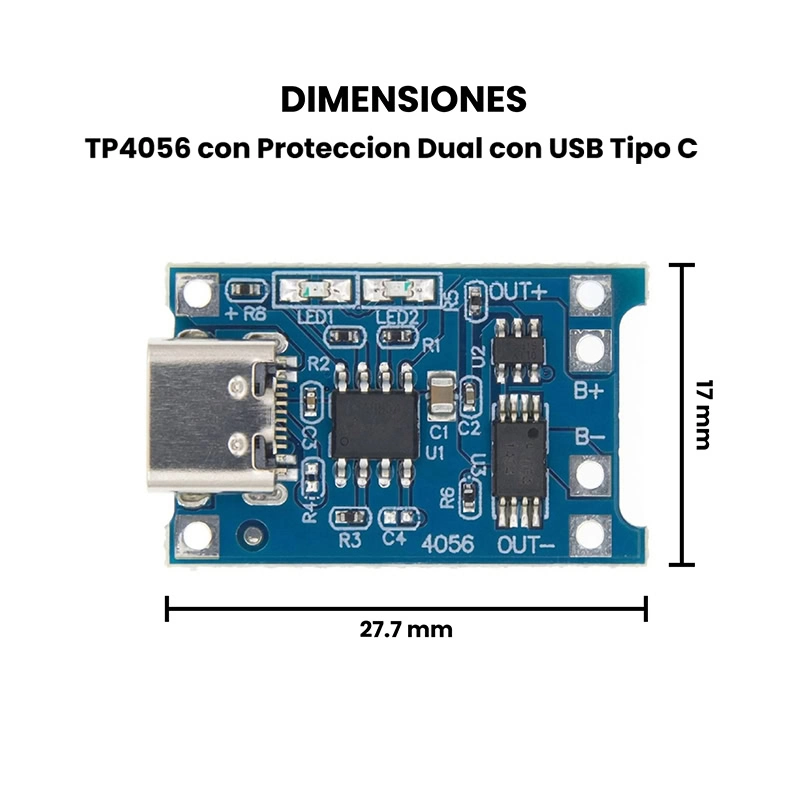

Dimensiones: 27.7 mm x 17 mm
Peso: 2 g

DOCUMENTACIÓN Y RECURSOS

Esquemático
Modelo 3D

Datasheet

TP4056
FS8205

Pinout

Dimensiones

INFORMACIÓN ADICIONAL

Comparación entre cargadores de batería Litio o LiPo

Recomendaciones de Uso.

Modo de uso: Estos módulos son de fácil manejo, solo tienes que soldar terminales o cable directamente en los pines del modulo para conectar la batería y obtener voltaje de salida para tus proyectos. El modulo tiene un puerto Micro USB o Tipo C que permite ingresar voltaje de entrada de 5V para cargar la batería, también tienen 2 terminales VIN que puedes ingresar voltaje de entrada externo desde 5V a máximo 8V. También puedes integrarlo en placas de circuito impreso PCB ya sea fenólica o perforada.

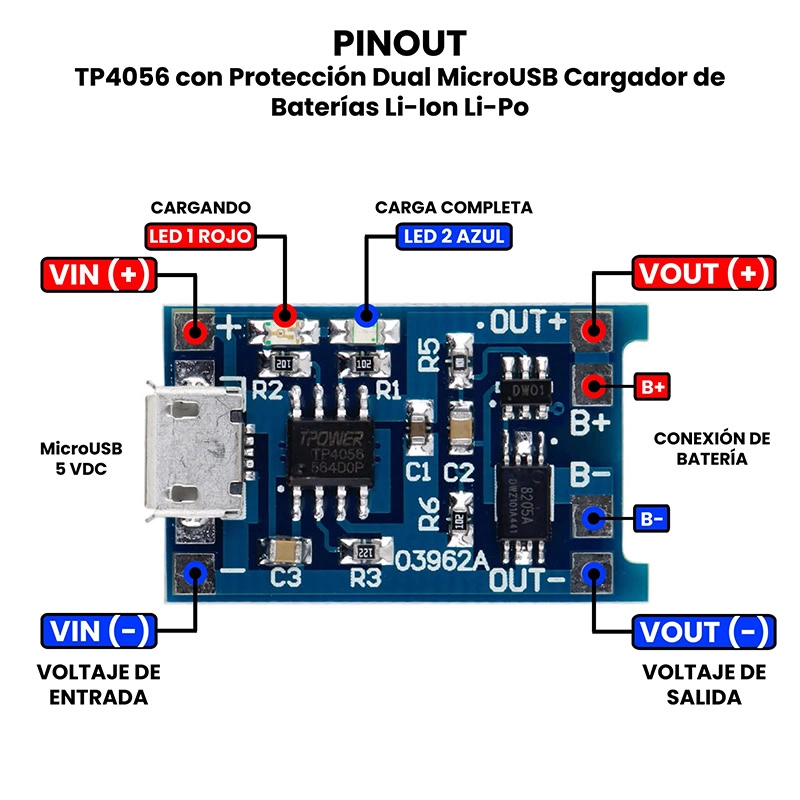

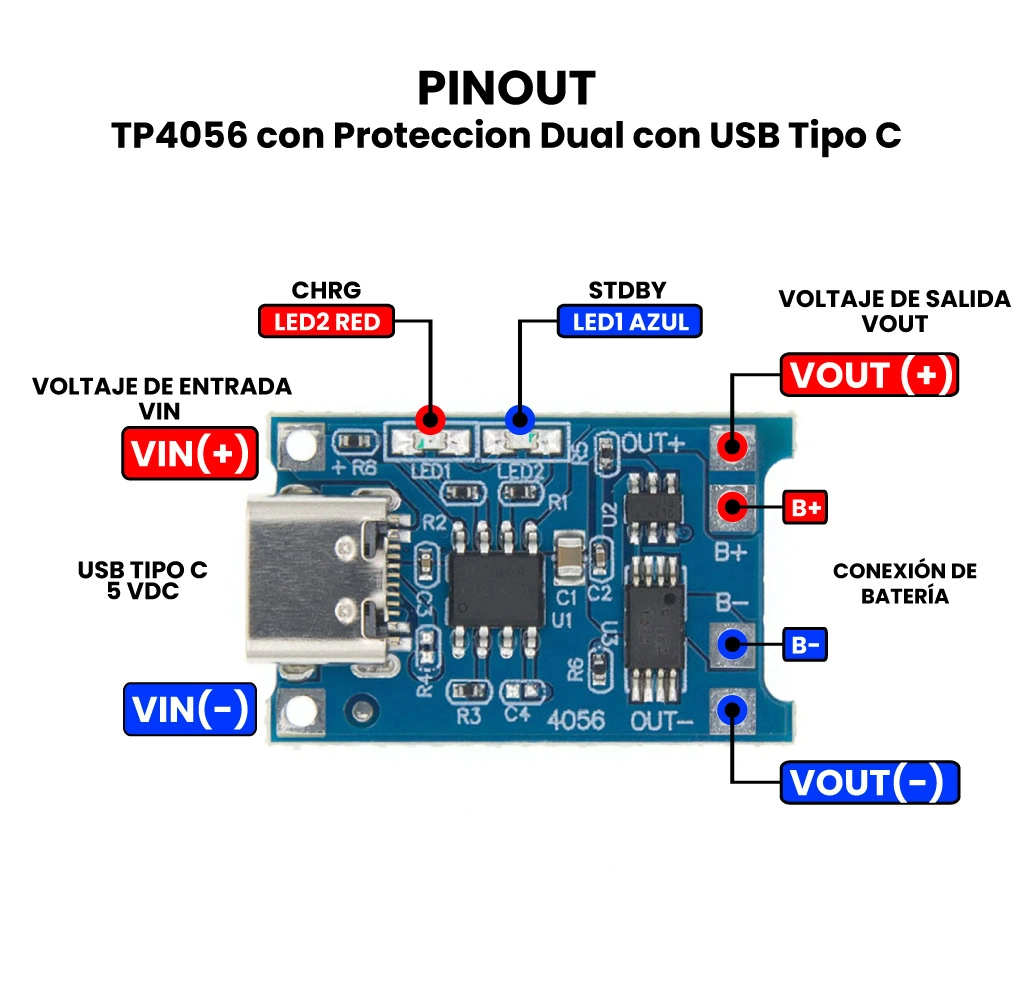

Conexión: Hay dos maneras de alimentar el módulo, una es a través del puerto micro USB o tipo C y la otra es alimentándolo con una fuente externa de 5V directamente a la placa (IN+ a positivo) y (IN- a negativo). Posteriormente para la conexión de la batería en las terminales (B- a negativo) y (B+ a positivo). Las terminales (OUT+ a positivo) y (OUT- a negativo) son utilizadas para alimentar proyectos.
