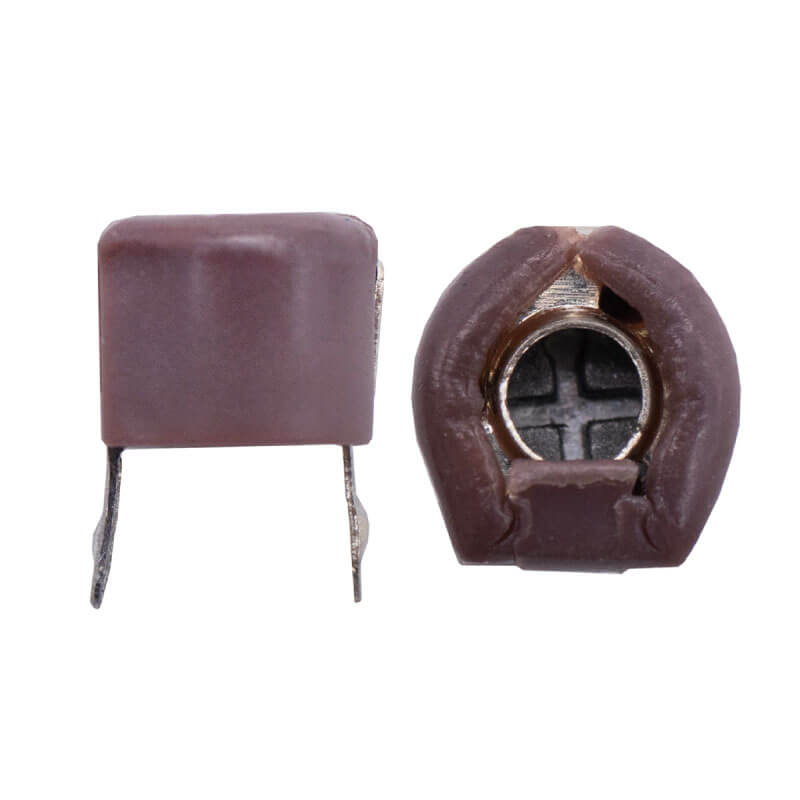

Condensador Cerámico Ajustable 5Pf a 120 Pf

INFORMACIÓN

Los Condensador Cerámico Ajustable es un condensador llamado trimmer cuya capacitancia puede ser modificada de forma mecánica mediante el giro de  una pieza rotatoria en la parte superior para proporcionar ciertos rangos de valores según los valores requeridos se eligen estos condensadores.

Los Condensador Cerámico Ajustable son muy utilizados en receptores de radio, TV o proyectos de RF(Radio Frecuencia), incluido amplificadores de RF de baja potencia.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Capacitancia:
  • 5 Pf
  • 10 Pf
  • 20 Pf
  • 50 Pf
  • 120 Pf
• Tolerancia: Capacitancia + 0-100%
• Tipo de Ajuste: Orificio en el centro
• Resistencia de aislamiento: 10000M Ω
• Voltaje Máximo: 220 V
• Voltaje Nominal: 100V
• Temperatura de Operación: -25~85 °C

---

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

---

INFORMACIÓN ADICIONAL

¿Qué es un condensador?

Un condensador es un dispositivo capaz de almacenar energía en forma de campo eléctrico. Está formado por dos armaduras metálicas paralelas (generalmente de aluminio) separadas por un material dieléctrico. Va a tener una serie de características tales como capacidad, tensión de trabajo, tolerancia y polaridad. Existen también condensadores variables que modifican su capacitancia de forma mecánica o electrónica.

¿Qué es un condensador variable mecánicamente?

El principio de funcionamiento  de este tipo de capacitor o condensador se basa en la distancia que hay entre las placas, dentro de las estructuras más comunes se pueden encontrar las que tiene un grupo de laminas semicirculares en un rotor que al girar modifican el área o la distancia entre sus placas modificando la capacitancia del condensador.

---
