INFORMACIÓN

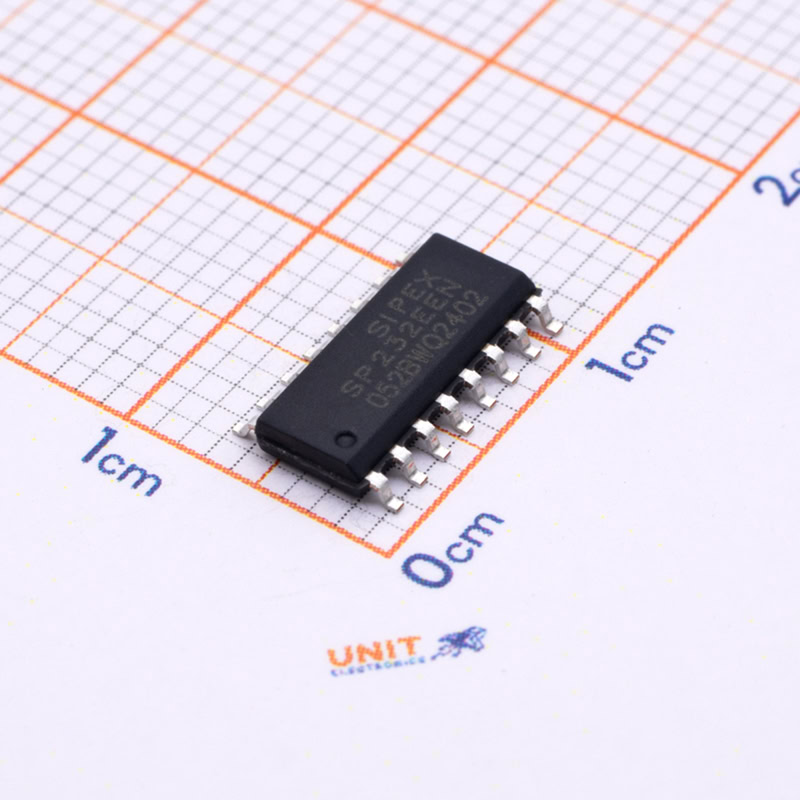

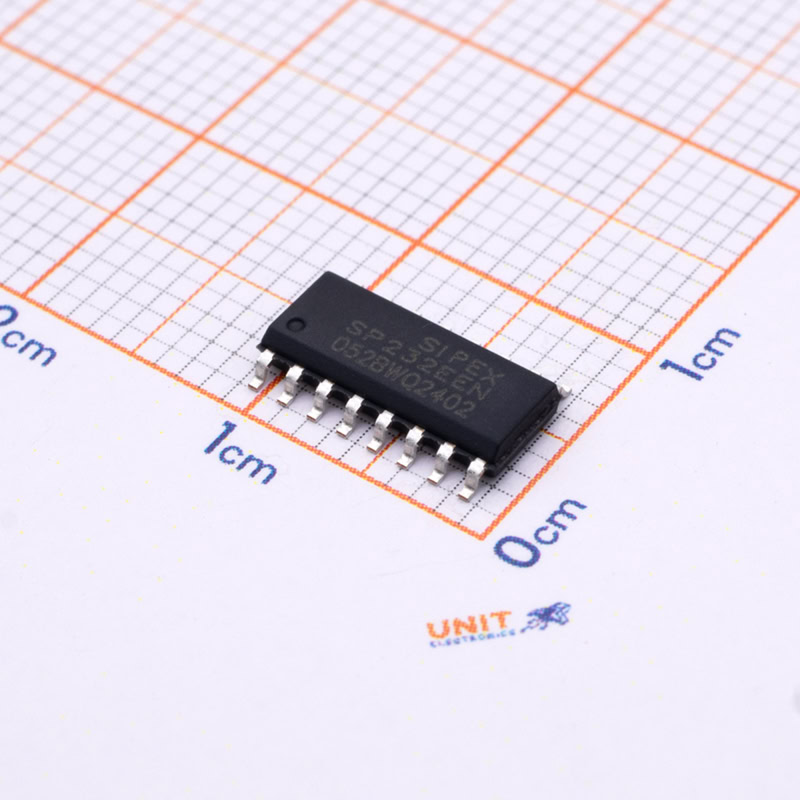

El SP232EEN es un transceptor RS-232 en encapsulado SOP-16 (Small Outline Package con 16 pines). Su función principal es facilitar la comunicación entre dispositivos que utilizan el estándar RS-232, un protocolo de comunicación serial ampliamente utilizado en interfaces de computadoras, equipos industriales y dispositivos electrónicos. Este integrado convierte señales TTL/CMOS (niveles lógicos de bajo voltaje) en señales RS-232 (niveles de voltaje más altos, típicamente ±12 V) y viceversa, permitiendo la comunicación entre dispositivos con diferentes niveles de voltaje.
El SP232EEN Transceptor RS-232 es útil para convertir señales TTL/CMOS (0 V y 5 V) a señales RS-232 (±12 V) y viceversa, facilita la transmisión y recepción de datos seriales entre dispositivos. Estas aplicaciones facilitan la implementación de interfaces RS-232 reduciendo la necesidad de añadir componentes externos, ya que incluye generadores de voltaje.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Circuito Integrado:SP232EEN
- Función: Transceptor RS-232
- Tensión de alimentación: 3V a 5.5V , típica 5V
- Corriente:
- Consumo: 3mA
- Salida: 18mA
- Potencia de disipación: 375 mW
- Protocolo compatible: RS-232, EIA/TIA-232 y V.28/V.24.
- Protección ESD, contra descargas electrostáticas
- Canal: Doble, dos líneas de transmisión (TX) y dos líneas de recepción (RX).
- Rango de temperatura: -40 °C a 85 °C
- Dimensiones: 10 mm x 6mm x 1.5mm
- Peso: 0.15g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Recomendación de uso
- Revisa el datasheet del SP232EEN para identificar correctamente los pines de alimentación (VCC y GND), entradas TTL/CMOS (T1IN, T2IN), salidas RS-232 (T1OUT, T2OUT), entradas RS-232 (R1IN, R2IN) y salidas TTL/CMOS (R1OUT, R2OUT).
- Usa un regulador de voltaje si es necesario para evitar sobrevoltajes o fluctuaciones que puedan dañar el integrado.
- Aunque el SP232EEN incluye protección ESD integrada, es recomendable tomar precauciones adicionales, como usar una pulsera antiestática al manipular el componente, evita tocar directamente los pines del integrado.
- Asegúrate de que los dispositivos RS-232 estén correctamente conectados a las líneas TX y RX del SP232EEN.
- Mantén las pistas de señal cortas y directas para minimizar interferencias y ruido.
- Usa un plano de tierra (GND) sólido en el PCB para mejorar la estabilidad del circuito.
