Pulsar ESP32 C6 BLE5 WiFi6 Matter Thread Zigbee- UNIT DevLab

INFORMACIÓN

Pulsar ESP32-C6 es una tarjeta de desarrollo basada en el microcontrolador ESP32-C6, ofrece conectividad avanzada con soporte para Wi-Fi 6, Bluetooth 5, Zigbee, Thread y Matter. Destaca por su procesador RISC-V de 160 MHz, 4 MB de memoria flash y múltiples interfaces como I2C, SPI, UART, CAN y PWM, conector QWIIC para sensores, ranura MicroSD para almacenamiento y LED programables. Adicional cuenta con una gestión de energía eficiente para baterías LiPo y alimentación USB-C.

Pulsar ESP32-C6 es ideal para proyectos de automatización industrial, domótica, redes de sensores y dispositivos inteligentes compatible con entornos como Arduino IDE, MicroPython y ESP-IDF, es una herramienta accesible para principiantes y profesionales que buscan desarrollar soluciones innovadoras con conectividad inalámbrica de última generación. Facilita las conexiones entre módulos con conexión Qwiic.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Pais de origen: Hecho en México
• Modelo: Pulsar ESP32-C6
• Castellated Holes: Pads perimetrales para soldadura directa en PCBs (montaje SMD/THT)
• Headers Incluidos: 2 tiras macho 1×15 pines (2.54mm pitch, sin soldar)
• Compatible con plataformas de desarrollo como Arduino IDE, ESP-IDF, MicroPython o CircuitPython
• Seguridad: Cifrado de flash por hardware, Secure Boot y Aceleradores criptográficos (AES, SHA, RSA, ECC, HMAC)
• Diámetro de barrenos de sujeción: 2mm
• Dimensiones: 18mm x 43mm
• Peso: 5g

Alimentación y Energía Voltaje de entrada: USB-C (5V) o VIN (hasta 6V) Batería LiPo: Soporte para 3.7V–4.2V (conector PH2.0mm/JST1.25mm) Regulador de voltaje: AP2112K LDO (3.3V, 600 mA máx.) Gestión de batería: MCP73831 (Carga a 200 mA) Modos de bajo consumo: Modem-sleep, Light-sleep y Deep-sleep MCU y Memoria MCU: ESP32-C6FH4 (Single-core RISC-V de 32 bits a 160 MHz) Memoria RAM: 512 KB SRAM Memoria ROM: 320 KB (para funciones del sistema) Flash integrado: 4 MB (SPI Flash) EFUSE: 1 Kbit (almacena MAC, configuración, cifrado, etc.)

Conectividad Inalámbrica Wi-Fi 6 (802.11ax): Banda de 2.4 GHz, hasta 150 Mbps, soporta OFDMA y TWT Bluetooth 5.0 LE: Compatible con BLE Mesh, mayor alcance y velocidad (2 Mbps) IEEE 802.15.4: Soporta Zigbee, Thread y Matter (para redes de malla) Indicadores LED y Botones LED de alimentación (azul) LED de carga (naranja) LED programable (rosa, GPIO6/D13) LED RGB direccionable (WS2812B, GPIO8) Botón de RESET Botón de BOOT/FLASH

Interfaces y Periféricos GPIO: 22 pines digitales (compatibles con Arduino Nano). ADC: 7 canales de 12 bits. PWM: Control por hardware en múltiples pines. Comunicación serie: 2× UART (UART0, UART1) 1× UART de bajo consumo (LP_UART) 1× SPI, 1× I2C, 1× I2C de bajo consumo (LP_I2C) 2× controladores TWAI (CAN 2.0) para comunicación industrial/automotriz. USB 2.0 Full-Speed (con PHY integrado) Conector QWIIC/JST-SH (I2C de bajo consumo) Ranura MicroSD (hasta 64 GB, vía SPI)

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
  • Top
  • Botton
• Esquemático
• Dimensiones
• Github

---

INFORMACIÓN ADICIONAL

Uso de la Pulsar ESP32-C6 por medio del IDE Arduino

1. Instale la IDE de Arduino (versión 1.8 o posterior). La versión actual está disponible en el sitio web de Arduino

2. Introduce uno de los enlaces de lanzamiento anteriores en el campo URL adicional del administrador de tableros . Puedes agregar varias URL separándolas con comas.

https://raw.githubusercontent.com/UNIT-Electronics/Uelectronics-ESP32-Arduino-Package/main/package_Uelectronics_esp32_index.json

3. Pulse Aceptar para cerrar el cuadro de diálogo.

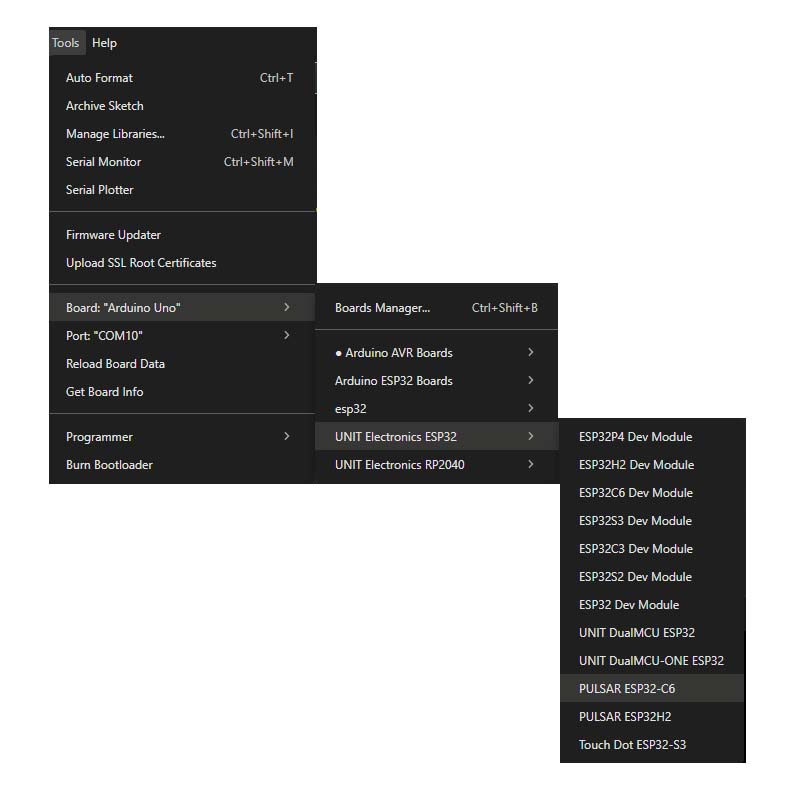

4. Finalmente encontrarás la tarjeta en  Tools>Unit Electronics ESP32>PULSAR ESP32 – C6

Test de prueba para Pulsar ESP32-C6.

Vamos a probar nuestra tarjeta con un programa que tiene como propósito el control del led RGB WS2812

#include <Adafruit_NeoPixel.h>
#define PIN 8
Adafruit_NeoPixel strip = Adafruit_NeoPixel(1, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
   strip.begin();
   strip.setPixelColor(0, 120, 128, 0); // set to red, full brightness
   strip.show();
}
void loop() {
  // put your main code here, to run repeatedly:
}

Recomendaciones de Uso

1. En ocasiones es posible que se pueda perder la conexión del puerto de la Pulsar ESP32 C6 y te imposibilite el realizar nuevamente una carga de código.

Te recomendamos desconectar tu tarjeta y pulsar el botón BOOT y sin soltar, conecta nuevamente la tarjeta al cable Tipo C, enseguida deja de presionar el botón BOOT. Posteriormente, volverás a visualizar el puerto de tu tarjeta y poder usarlo adecuadamente.

2. Para poder acceder al monitor serial tendras que habilitar “USB CDC on Boot”, esta es una configuración para ESP32-S2/S3/C3 para activar el puerto USB nativo como un puerto serie virtual (COM/TTY) desde el inicio. Esto es desde la seccion de Herramientas (Tool), dentro del IDE de Arduino.

Aplicaciones

• Internet de las cosas (IoT): Wi-Fi 6, Thread y Bluetooth 5 permiten una conectividad sólida.
• Hogar inteligente y automatización: La compatibilidad total con Matter para una interoperabilidad con los ecosistemas de hogares inteligentes modernos.
• Redes inalámbricas de bajo consumo: La compatibilidad con IEEE 802.15.4 lo hace adecuado para una comunicación eficiente y de bajo consumo energético en aplicaciones de IoT basadas en subprocesos.
• Educación y creación de prototipos: La compatibilidad con Arduino Nano para una fácil integración.
• Sistemas integrados: Tamaño compacto con funcionamiento de bajo consumo para soluciones eficientes.
• Redes inalámbricas: Diseñadas para aplicaciones de IoT preparadas para el futuro con protocolos de comunicación avanzados.

---
