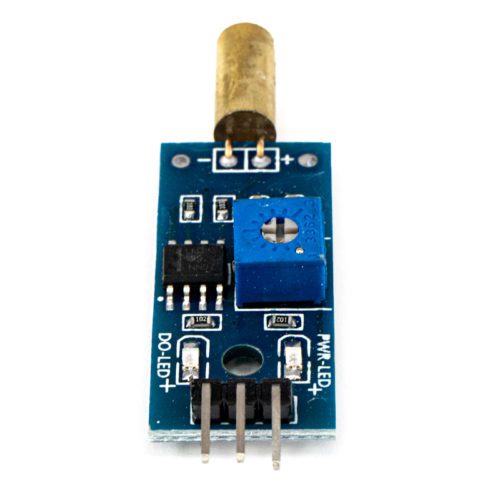

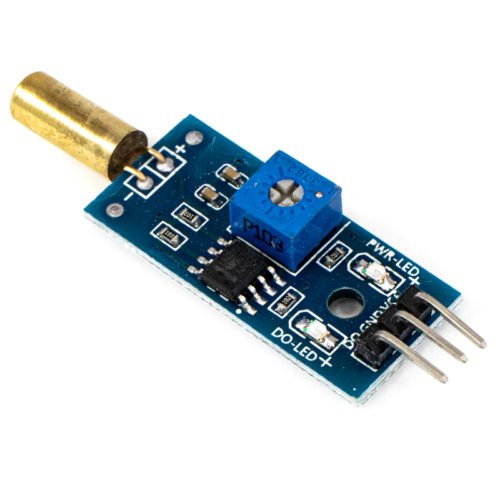

SW-520D Módulo Sensor de Inclinación

INFORMACIÓN

Es un pequeño módulo para detectar inclinación. Esta basado en el sensor SW-520D he incorpora comparador LM393 que permite tener una salida digital, esta salida tienen 2 niveles lógicos 0 y 1 que puede usarse para leer y ser interpretado a través de una tarjeta de desarrollo como Arduino, NodeMCU, ESP32 o cualquier otro microcontrolador. Además este módulo cuenta con un potenciómetro que permite ajustar la sensibilidad del sensor.

Este tipo de sensor no permite saber el grado de inclinación, simplemente actúa como un sensor que se cierra a partir de una cierta inclinación. Debido a su principio de funcionamiento, estos sensores resultan sensibles a movimientos bruscos y vibraciones.

Es utilizado como un interruptor digital ya que permite detectar inclinación producido por movimientos bruscos o vibraciones. Este sensor de inclinación está constituido por un cilindro de color oro que en su interior tiene un par de esferas metálicas que al inclinarse se cierra un circuito. Este sensor es muy fácil de utilizar puede fijarse a una superficie o todo tipo de objetos, puede utilizarse con un microcontrolador de 5V o 3.3V. Permite desarrollar prototipos como: Sistemas de alarma, detector de inclinación, alarma de disparo y otras aplicaciones.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Sensor de inclinación
• Detecta los cambios de ángulo del sensor y devuelve un valor digital.
• Sensor SW-520D
• Voltaje de alimentación: 3.3V – 5V
• Consumo: <25mA
• Salida digital
• Comparador: LM393
• Forma de salida: Salida de interruptor digital (0 y 1)
• Sensibilidad ajustable mediante potenciómetro.
• Led de PWR enciende cuando se ingresa voltaje de alimentación
• Led de estado se mantiene encendido al no detectar inclinación, cuando detecta inclinación el led se apaga
• Tiene un agujero que permite fijar el sensor a una superficie o objeto
• Diámetro del Agujero: 3mm
• Dimensiones: 27mm x 14mm

Pines:

• VCC: Pin positivo fuente de alimentación 3.3V a 5V
• GND: Pin negativo de fuente de alimentación
• D0: Pin de salida digital

DOCUMENTACIÓN Y RECURSOS

•  Datasheet
• Esquemático

INFORMACIÓN ADICIONAL

¿Cómo funciona Sensor SW-520D?

Se dispone de un cilindro cuya pared constituye un contacto eléctrico, mientras que el otro contacto esta localizado en el centro de la base. Al inclinar lo suficiente el dispositivo ambas esferas constituyen un puente entre ambos contactos, cerrando el circuito.

Como se muestra en la imagen, cuando el sensor se inclina hacia el extremo de la tapa y el ángulo de inclinación es superior a 10 grados, estará abierto (OFF), de lo contrario estará  el estado cerrado (ON). Estos estados los podrás interpretar en un microcontrolador para poder tener una función en especifico.
