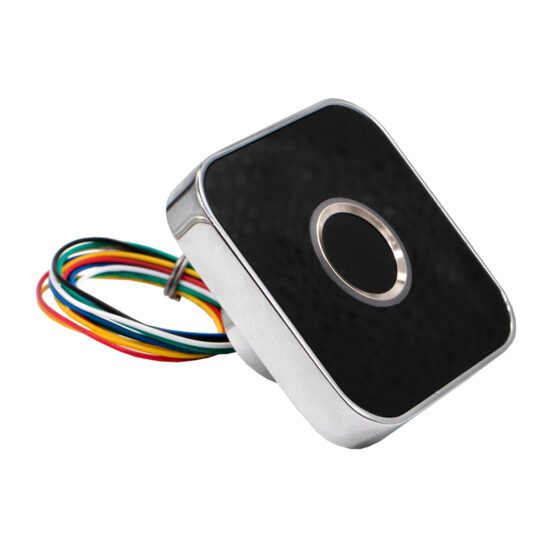

R502AW Sensor Dactilar TTL

INFORMACIÓN

El R502AW Sensor Dactilar TTL es un dispositivo de reconocimiento y detección de huellas digitales para poder actuar como interruptor. Es preciso y rápido, este sensor requiere de un decodificador de huellas.

El R502AW Sensor Dactilar TTL es útil para realizar el control de acceso por medio de huellas dactilares de negocios, casas, departamentos y/o edificios. Ideal usar en conjunto con chapas eléctricas.

Encuentra mas lectores digitales Áqui.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: R502-AW
• Tipo: Capacitivo Dactilar
• Marca: GROW
• Voltaje de Alimentación: 3.3V DC
• Corriente de Trabajo: 20mA
• Interfaz: UART (TTL)
• Resolución: 508 DPI
• Matriz de detección: 192 x192 pixeles
• Color de Led: Morado, Rojo o Azul
• Tarjetas de control compartibles:
  • K200 -3.3
  • K202, K215 -V1.3
  • K216,K219-A,K220,K236-A
• Dimensiones:
  • Área de detección táctil: 15.5 mm
  • Dispositivo: 50 x 50x 8.4  mm
  • Conector: 24 cm (aproximadamente)
• Velocidad:
  • Baud: (9600 bps) ×N donde N = 1 ~ 12(defecto N = 6, ie 57600bps).
  • Escaneo: <2 segundos
  • Verificación: <3 segundos
• Temperatura de Operación: -20°C a 60°C

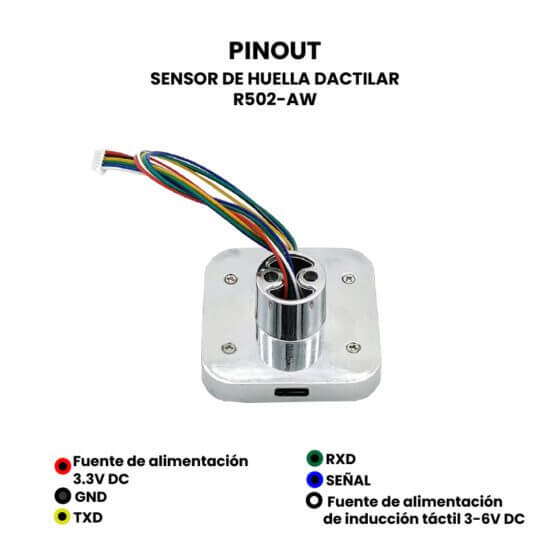

Pines:

1. VIN: Conexión a fuente de alimentación (3.3 V)
2. GND: Conexión a GND de la fuente de alimentación
3. TXD: Transmisión de datos, nivel lógico TTL
4. RXD: Recepción de datos, nivel lógico TTL
5. WAKE UP: Señal de detección de dedo
6. 3.3VT: Voltaje de alimentación de la inducción touch (3-5 V)

---

DOCUMENTACIÓN Y RECURSOS

• Manual de uso R502AW
• Pinout
• Dimensiones

---

INFORMACIÓN ADICIONAL

Reconocimiento, dar de alta y error en la lectura de huella digital

El sensor R502AW cuenta con una interfaz visual para saber el estado de detección y reconocimiento de huella dactilar. Los tres estados que se podrán observar a partir del led son:

• Morado: Fase Inicial detección y/o memoria  de Huella
• Azul: Autentificación de huella y detección exitosa
• Rojo: Error de detección

Tarjetas de control compatibles

Para poder hacer uso de este sensor táctil será necesario alguna de las siguientes tarjetas de control:



---

ENLACES EXTERNOS

• Demostración del R502AW
