K220 Controlador de Huellas + R503 Sensor Dactilar

INFORMACIÓN

K220 Controlador de Huellas + R503 Sensor Dactilar es un conjunto permiten tener un sistema de control de acceso por medio de la identificación de huellas dactilares, estos dispositivos son de bajo consumo de energía, compactos y fácil de utilizar. El R503 actúa como sensor que por medio de 3 estados del led (rojo, morado y azul) avisa al usuario, si se ha detectado su huella. La placa de control K220 incorpora 2 relevadores que sirve para controlar una cerradura electrónica AC de 125V o chapa DC de 12V con capacidad de corriente de hasta 20A.

Además el módulo permite el registro de hasta 200 huellas dactilares. También es compatible con los sensores dactilares R502, R502-A, R502-AW, R502F y R503.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

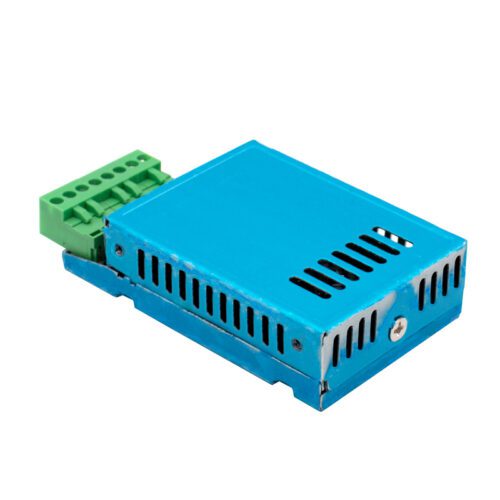

K220 Placa de control

Modelo: K220 Voltaje de alimentación (P1): 10 – 24V DC Corriente de espera: 10mA Capacidad de huellas dactilares: 200 Salidas de Relevador 2: SRA-05VDC-CL Carga AC Máx.: 125V 20A Carga DC Máx.: 14V 20A Compatibilidad con sensores de huella: R502, R502-A, R502-AW, R502F y R503. Dimensiones: 78 x 48 x 20 mm Peso: 77g

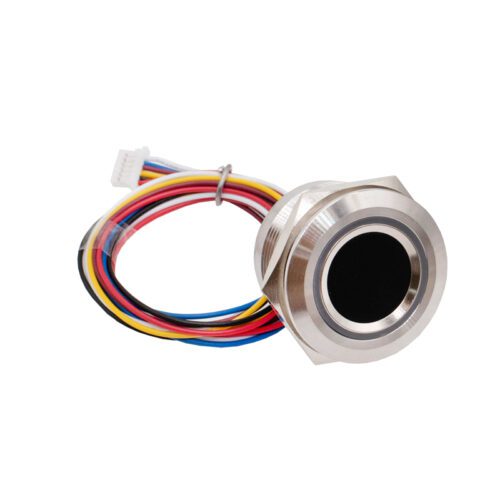

R503 Sensor de huella

Modelo: R503 Voltaje de alimentación: 3.3V DC Corriente de trabajo: 30mA Corriente Máx.: 40mA Pixel de imagen: 192×192 píxeles Resolución de imagen: 508dpi Interfaz: UART (3.3V TTL) Baudios:(9600 x N) bps donde N=1～12 (valor predeterminado N=6, es decir, 57600 bps) Método de comparación (1:1) Método de búsqueda (1:N) Pines: 6 Conector: SH1.0mm de 6 pines Diámetro lectura: 15mm Dimensiones: Ø 28mm x 18mm Peso: 33g

DOCUMENTACIÓN Y RECURSOS

Manual de usuario:

• R503
• K220

Dimensiones:

• K220
• R503

Pinout:

• K220
• R503

---

INFORMACIÓN ADICIONAL

Instrucciones de operación:

Restaurar valores de fábrica: Mantén presionado cualquier el botón de configuración SET (1 o 2) hasta que se escuche un pitido continuo, después se escuchara una música indicando que los valores predeterminados de fábrica se restauraron correctamente.

Establecer huella de administrador: Presione el botón SET (1 o 2) de acuerdo al canal a gestionar, la luz azul del sensor comenzará a parpadear, después registra el dedo colocando varias veces en el sensor. Cuando escuches una música, se indica que el registro de la huella digital fue exitoso. Puedes registrar continuamente nuevas huellas dactilares. Si no se registra durante unos segundos, saldrá automáticamente del estado de registro.

Establecer huellas de usuario: Mantén presionado el dedo del administrador hasta que la luz azul del sensor y de encendido parpadeen rápidamente y se escuche un sonido de música, coloque el dedo del usuario varias veces para registrar la huella digital. Después escucharás un sonido de música que indica que el registro de la huella digital fue exitoso; el registro continuo es posible. Si la nueva huella digital no se registra durante unos segundos, saldrá automáticamente del estado de registro. La huella digital del usuario agregada se almacena en la ubicación 1 de manera predeterminada.

---
