K202 Controlador de Huellas + R503 Sensor Dactilar

INFORMACIÓN

K202 Controlador de Huellas + R503 Sensor Dactilar es un conjunto permiten tener un sistema de control de acceso por medio de la identificación de huellas dactilares, estos dispositivos son de bajo consumo de energía, compactos y fácil de utilizar. El R503 actúa como sensor que por medio de 3 estados del led (rojo, morado y azul) avisa al usuario, si se ha detectado su huella. La placa de control K202 incorpora 1 relevador que sirve para controlar una cerradura electrónica AC de 125V o chapa DC de 12V con capacidad de corriente de hasta 20A.

Además la placa permite el registro de hasta 120 huellas dactilares. También esta placa es compatible con los sensores R300, R301T, R303, R303T, R305, R306, R307, R501, R502, R502-A, R502-AW y R503.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

Placa de control K202

Modelo: K202 V1.3 Color: Negro Voltaje de alimentación (P1): 12 DC Corriente de espera: 15uA Capacidad de huellas dactilares: 120 Relevador: SRA-05VDC-CL Carga AC Máx.: 125V 20A Carga DC Máx.: 14V 20A Compatibilidad con sensores de huella: Dimensiones: 64.4mm x 25.4mm

Sensor de huella R503

Modelo: R503 Voltaje de alimentación: 3.3V DC Corriente de trabajo: 30mA Corriente Máx.: 40mA Pixel de imagen: 192×192 píxeles Resolución de imagen: 508dpi Interfaz: UART (3.3V TTL) Baudios:(9600 x N) bps donde N=1～12 (valor predeterminado N=6, es decir, 57600 bps) Método de comparación (1:1) Método de búsqueda (1:N) Pines: 6 Conector: SH1.0mm de 6 pines Diámetro lectura: 15mm Dimensiones: Ø 28mm x 18mm Peso: 33g

DOCUMENTACIÓN Y RECURSOS

• Manual de usuario:
  • K202 V1.3
  • R503

---

INFORMACIÓN ADICIONAL

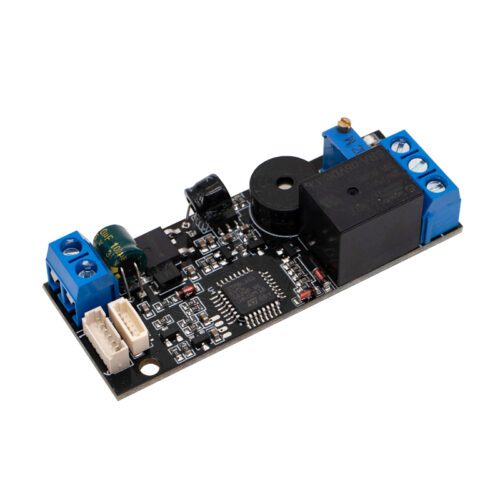

Pines y Dimensiones de la placa de control:

• P1: Entrada fuente de alimentación
• P2: Conector de paso 1.25mm 6 pines para conectar los sensores de huella, compatible con R300, R301T, R303, R303T, R305, R306, R307 o R501
• P3: Conector de paso 1mm 6 pines para conectar los sensores de huella, compatible con R502, R502-A o R503
• K1: Botón de configuración SET
• K2: Potenciómetro para ajustar el tiempo de cierre del relé desde 0.5 a 13 segundos
• P2: Relevador de salida
  • NO o NA: Contacto normalmente abierto
  • COM: Contacto común del relé
  • NC: Contacto normalmente cerrado

Instrucciones de operación:

1. Botón de configuración-administrador de registro huella digital: Presione brevemente el botón SET, la luz indicadora azul parpadea rápidamente y el sistema está en estado de registro, coloque el mismo dedo de administrador varias veces en el área de recolección de huellas dactilares hasta escuchar música significa que el registro de huellas dactilares es exitoso. La huella digital se puede registrar continuamente cuando el sistema está en estado de registro; Si no necesita agregar más huella digital, espere unos segundos.
2. Registro de huellas dactilares del usuario: Presione la huella digital del administrador hasta que la luz indicadora azul parpadee rápidamente y escuche la música, lo que significa que puede agregar la huella digital del usuario. Pon el mismo dedo del usuario varias veces en el área de recolección de huellas dactilares hasta que escuchar música significa un registro de huellas dactilares exitoso. La huella digital se puede registrar continuamente cuando el sistema está en estado de registro; Si no necesita agregar más huella digital, espere unos segundos.
3. Eliminar huella digital del usuario: Presione la huella digital del administrador durante 12 segundos hasta que escuche “Di-” y música, lo que significa que las huellas dactilares del usuario se eliminan.
4. Volver a la fábrica por defecto: Presione el botón SET hasta escuchar “Di” pitido largo y música, significa que la inicialización se ha realizado correctamente.
5. Configura el tiempo del relé: Gira K2 para configurar el tiempo de cierre del relé de 0.5 a 13 segundos. El relé es salida de contacto, señal de interruptor, sin salida de voltaje.
6. Uso: Presione el dedo, el relé se cierra después de que la Huella Digital pasa, y el tiempo de cierre está determinado por K2.
