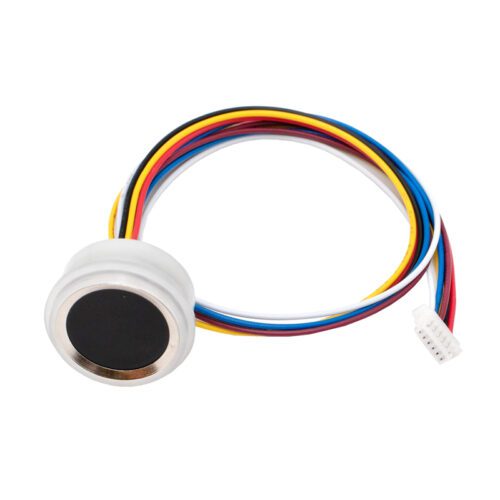

R502-F Sensor Dactilar TTL

INFORMACIÓN

R502-F Sensor Dactilar es un dispositivo que permite leer y guardar hasta 200 huellas dactilares a través de un panel touch, también contiene un indicador configurable de luz LED. Este sensor es pequeño y de fácil  uso, tiene un amplio rango de detección, tiene 6 pines, 2 para alimentación, 1 para la señal de detección de dedo, otro para la alimentación del touch y 2 para comunicación por protocolo serial (Tx, Rx) para que puedas utilizarlo con tarjetas de desarrollo Arduino, ESP 32, PIC y otros microcontroladores.

R502-F Sensor Dactilar puede ser utilizado en aplicaciones de seguridad, control de acceso y asistencia, puedes usar los colores del LED para indicar errores en el censado, huellas encontradas en los registros, huellas no registradas, entre otras cosas.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: R502-F
• Color:
  • Base: Transparente
  • Panel touch: Negro
• Voltaje
  • Entrada: 3.3 V
  • Touch: 3-5 V
  • Típico en modo de espera: 3.3V
• Corriente
  • Funcionamiento: 20 mA
  • Modo de espera (standby) Promedio: 2 uA
• A prueba de agua (A excepción del conector)
• Resolución de imagen: 508 dpi
• Número de pines: 6
• Conector: SH1.0mm de 6 pines
• Longitud de cable: 25 cm
• Protocolos de comunicación: UART (Nivel lógico TTL 3.3V)
• Índice de baudios: (9600 × N) bps; N=1 ~ 12 (N = 6 predeterminado, es decir, 57600 bps)
• Tiempo de adquisición de imagen: <0.2s
• Matiz de censado: 192 x 192 píxeles
• Área de detección: 15 mm de diámetro
• Peso: 7 g
• Dimensiones:
  • Diámetro: 19.4 mm
  • Altura: 9 mm

Pines:

1. VIN: Conexión a fuente de alimentación (3.3 V)
2. GND: Conexión a GND de la fuente de alimentación
3. TXD: Transmisión de datos, nivel lógico TTL
4. RXD: Recepción de datos, nivel lógico TTL
5. WAKE UP: Señal de detección de dedo
6. 3.3VT: Voltaje de alimentación de la inducción touch (3-5 V)

DOCUMENTACIÓN Y RECURSOS

• Dimensiones
• Librería Adafruit_Fingerprint
• Manual de operación
• Pinout

INFORMACIÓN ADICIONAL

¿Cómo funciona el R502-F Sensor Dactilar?

• Registro de huellas
• Lector de huellas

Cuando se hace el registro, el usuario debe de colocar su dedo 2 veces para que el módulo pueda procesar ambas imágenes y generar una plantilla para guardarla. En el modo lector el sistema generará otra plantilla y hará una comparación con las que ya están guardadas. El modulo trabaja con protocolo serial semiduplex, por lo que a través de un monitor serial puedes enviar comandos para cambiar el color del indicador LED, borrar huellas guardadas, elegir el registro donde guardar, entre otras.

Prueba del R502-F Sensor Dactilar

Para poder probar el módulo se necesita instalar en el IDE Arduino la librería Adafruit_Fingerprint,

Realizaremos las siguientes conexiones en nuestra tarjeta de desarrollo Arduino Uno:

Cables:

• Rojo: 3.3V
• Negro: GND
• Amarillo: Pin 2
• Café: Pin 3
• Azul: N/C
• Blanco: 3.3V

Posteriormente usaremos el siguiente código en nuestro IDE para programar nuestro Arduino, esté código registra y guarda las huellas detectadas por el sensor:

#include <Adafruit_Fingerprint.h>

#if (defined(__AVR__) || defined(ESP8266)) && !defined(__AVR_ATmega2560__)
// Para Arduino Uno u otros dispositivos sin hardware serial, debemos usar software serial...
// pin #2 es entrada del sensor (Cable amarillo)
// pin #3 es salida arduino (Cable Café)
SoftwareSerial mySerial(2, 3); //Configuración del puerto serial para software serial
#else
// Para Leonardo/M0/etc, otros con hardware serial, usar hardware serial!
// #0 es el cable amarillo, #1 es café
#define mySerial Serial1

#endif

Adafruit_Fingerprint finger = Adafruit_Fingerprint(&mySerial);

uint8_t id;

void setup()

{
Serial.begin(9600);
while (!Serial); // Para Yun/Leo/Micro/Zero/...
delay(100);
Serial.println("\n\nAdafruit Fingerprint Registro de Huellas");

// Configuración de la transmision de datos para el puerto serial
finger.begin(57600);

// Comprobar conexion con el sensor
if (finger.verifyPassword()) {
   Serial.println(" Sensor encontrado!");
} else {
  Serial.println("No se encontro sensor de huellas :(");
  while (1) { delay(1); }
}

// Lectura de parámetros del sensor
Serial.println(F("Leyendo parametros del sensor"));
finger.getParameters();
Serial.print(F("Estatus: 0x")); Serial.println(finger.status_reg, HEX);
Serial.print(F("Sys ID: 0x")); Serial.println(finger.system_id, HEX);
Serial.print(F("Capacidad: ")); Serial.println(finger.capacity);
Serial.print(F("Nivel de Seguridad: ")); Serial.println(finger.security_level);
Serial.print(F("Dirección del Dispositivo: ")); Serial.println(finger.device_addr, HEX);
Serial.print(F("Longitud del paquete: ")); Serial.println(finger.packet_len);
Serial.print(F("Rango de Baudios: ")); Serial.println(finger.baud_rate);
}

uint8_t readnumber(void) {
uint8_t num = 0;

while (num == 0) {
while (! Serial.available());
num = Serial.parseInt();
}
return num;
}

void loop() //Repetir una y otra vez
{

// Elección de dirección del registro de la huella
Serial.println("Listo para registrar huella!");
Serial.println("Por favor escribe el ID # (del 1 al 127) en el que quieres registrar tu huella...");
id = readnumber();
if (id == 0) {// ID #0 no permitido, intenta otra vez!
   return;
}
Serial.print("Registrando ID #");
Serial.println(id);

while (! getFingerprintEnroll() );
}

// Registro de la huella
uint8_t getFingerprintEnroll() {

int p = -1;
Serial.print("Esperando una huella valida para registrar en #"); Serial.println(id);
while (p != FINGERPRINT_OK) {
  p = finger.getImage();
  switch (p) {
   case FINGERPRINT_OK:
     Serial.println("Imagen obtenida");
   break;
   case FINGERPRINT_NOFINGER:
     Serial.println(".");
   break;
   case FINGERPRINT_PACKETRECIEVEERR:
     Serial.println("Error de comunicación");
   break;
   case FINGERPRINT_IMAGEFAIL:
     Serial.println("Error de Imagen");
   break;
   default:
     Serial.println("Error desconocido");
   break;
  }
}

// OK Exito!

p = finger.image2Tz(1);
switch (p) {
 case FINGERPRINT_OK:
   Serial.println("Imagen Convertida");
 break;
 case FINGERPRINT_IMAGEMESS:
   Serial.println("Imagen muy confusa");
 return p;
 case FINGERPRINT_PACKETRECIEVEERR:
   Serial.println("Error de comunicación");
 return p;
 case FINGERPRINT_FEATUREFAIL:
   Serial.println("No se pueden encontrar las caracteristicas de la huella");
 return p;
 case FINGERPRINT_INVALIDIMAGE:
   Serial.println("No se pueden encontrar las caracteristicas de la huella");
 return p;
 default:
   Serial.println("Error desconocido");
 return p;
}

// Obtener segunda imagen de la huella
Serial.println("Retira el dedo");
delay(2000);
p = 0;
while (p != FINGERPRINT_NOFINGER) {
  p = finger.getImage();
}
Serial.print("ID "); Serial.println(id);
p = -1;
Serial.println("Coloca el mismo dedo otra vez");
while (p != FINGERPRINT_OK) {
  p = finger.getImage();
switch (p) {
 case FINGERPRINT_OK:
   Serial.println("Imagen obtenida");
 break;
 case FINGERPRINT_NOFINGER:
   Serial.print(".");
 break;
 case FINGERPRINT_PACKETRECIEVEERR:
   Serial.println("Error de comunicación");
 break;
 case FINGERPRINT_IMAGEFAIL:
   Serial.println("Error de imagen");
 break;
 default:
   Serial.println("Error desconocido");
 break;
}
}

// OK Exito!

p = finger.image2Tz(2);
switch (p) {
 case FINGERPRINT_OK:
   Serial.println("Imagen convertida");
 break;
 case FINGERPRINT_IMAGEMESS:
   Serial.println("Imagen muy confusa");
 return p;
 case FINGERPRINT_PACKETRECIEVEERR:
   Serial.println("Error de comunicación");
 return p;
case FINGERPRINT_FEATUREFAIL:
   Serial.println("No se pueden encontrar las características de la huella");
return p;
case FINGERPRINT_INVALIDIMAGE:
  Serial.println("No se pueden encontrar las características de la huella");
return p;
default:
  Serial.println("Error desconocido");
return p;
}

// OK convertida!
Serial.print("Creando el modelo para #"); Serial.println(id);

p = finger.createModel();
if (p == FINGERPRINT_OK) {
  Serial.println("Han coincidido las huellas!");
} else if (p == FINGERPRINT_PACKETRECIEVEERR) {
  Serial.println("Error de comunicación");
  return p;
} else if (p == FINGERPRINT_ENROLLMISMATCH) {
  Serial.println("Las huellas no coinciden");
  return p;
} else {
  Serial.println("Error desconocido");
  return p;
}

Serial.print("ID "); Serial.println(id);
p = finger.storeModel(id);
if (p == FINGERPRINT_OK) {
  Serial.println("Guardado!");
} else if (p == FINGERPRINT_PACKETRECIEVEERR) {
  Serial.println("Error de comunicación");
  return p;
} else if (p == FINGERPRINT_BADLOCATION) {
  Serial.println("No se puede guardar en esa ubicación");
  return p;
} else if (p == FINGERPRINT_FLASHERR) {
  Serial.println("Error de escritura en la memoria flash");
  return p;
} else {
  Serial.println("Error desconocido");
  return p;
}

return true;
}

Recuerda que para poder visualizar el funcionamiento del código debes abrir el monitor serial:

Si requieres más ejemplos de uso, por ejemplo para detectar si las huellas ya están guardadas, configuración del indicador LED o borrar registros de huellas, puedes acceder a los ejemplos que tiene la librería desde aquí o desde el IDE de Arduino:

También como sugerencia de uso puedes utilizar: K202 Placa de Control
